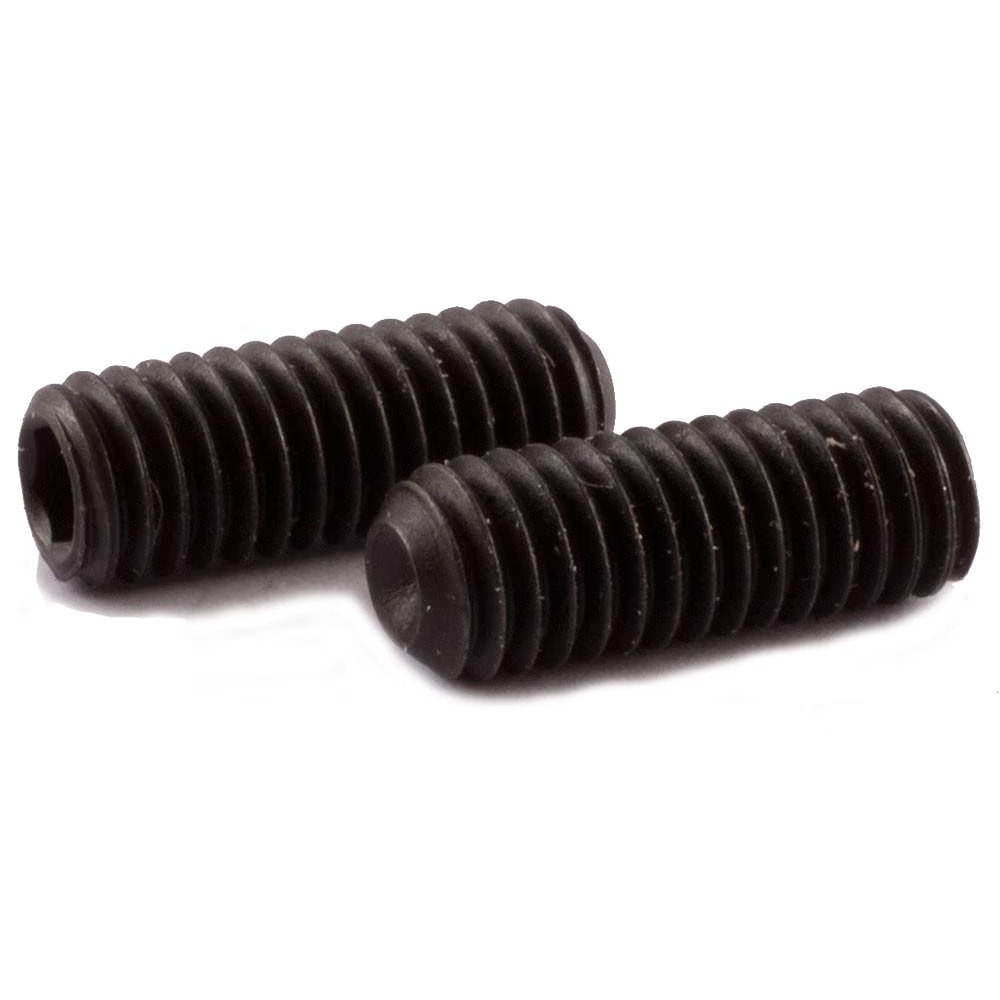

Винты установочные DIN 916 ISO 4029 с внутренним шестигранником с засверленным концом
Винты установочные с внутренним шестигранником и засверленным концом DIN 916 (винты стопорные). Аналоги стандартов: ISO 4029, ГОСТ Р ИСО 4029-2013, ГОСТ 28964-91.
DIN 916 активно применяются в различных сферах машиностроения и автомобилестроения для фиксации деталей и защиты их от смещения совместно с гайками, шайбами соответствующих размеров и др. Винт установочный предназначен для монтажа в предварительно просверленное отверстие с нарезанной метрической резьбой. Винт не имеет головки, поэтому может быть полностью утоплен в отверстии. Для монтажа винта необходим шестигранный ключ по ГОСТ 11737-93/ISO 2936/DIN 911.
- Диаметр резьбы от М1.6 до М24, длина от 2 до 100 мм.
- Метрическая резьба с крупным и мелким шагом.
- Класс твёрдости для стальных винтов: 45H.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование.
Размерный ряд винтов DIN 916
| Размеры | M1.4 | M1.6 | M1.8 | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 | M24 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| s | 0.7 | 0.7 | 0.7 | 0.9 | 1.3 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 6 | 8 | 10 | 12 |
| dv max. | 0.7 | 0.8 | 0.9 | 1 | 1.2 | 1.4 | 2 | 2.5 | 3 | 5 | 6 | 8 | 9 | 10 | 14 | 16 |
| t1 (для l ≤ l*) | 0.6 | 0.7 | 0.8 | 0.8 | 1.2 | 1.2 | 1.5 | 2 | 2 | 3 | 4 | 4.8 | 5.6 | 6.4 | 8 | 10 |
| t2 (для l > l*) | 1.4 | 1.5 | 1.6 | 1.7 | 2 | 2 | 2.5 | 3 | 3.5 | 5 | 6 | 8 | 9 | 10 | 12 | 15 |
| l* | 2 | 2.5 | 2.5 | 3 | 3 | 4 | 5 | 6 | 6 | 6 | 8 | 12 | 14 | 16 | 16 | 20 |
