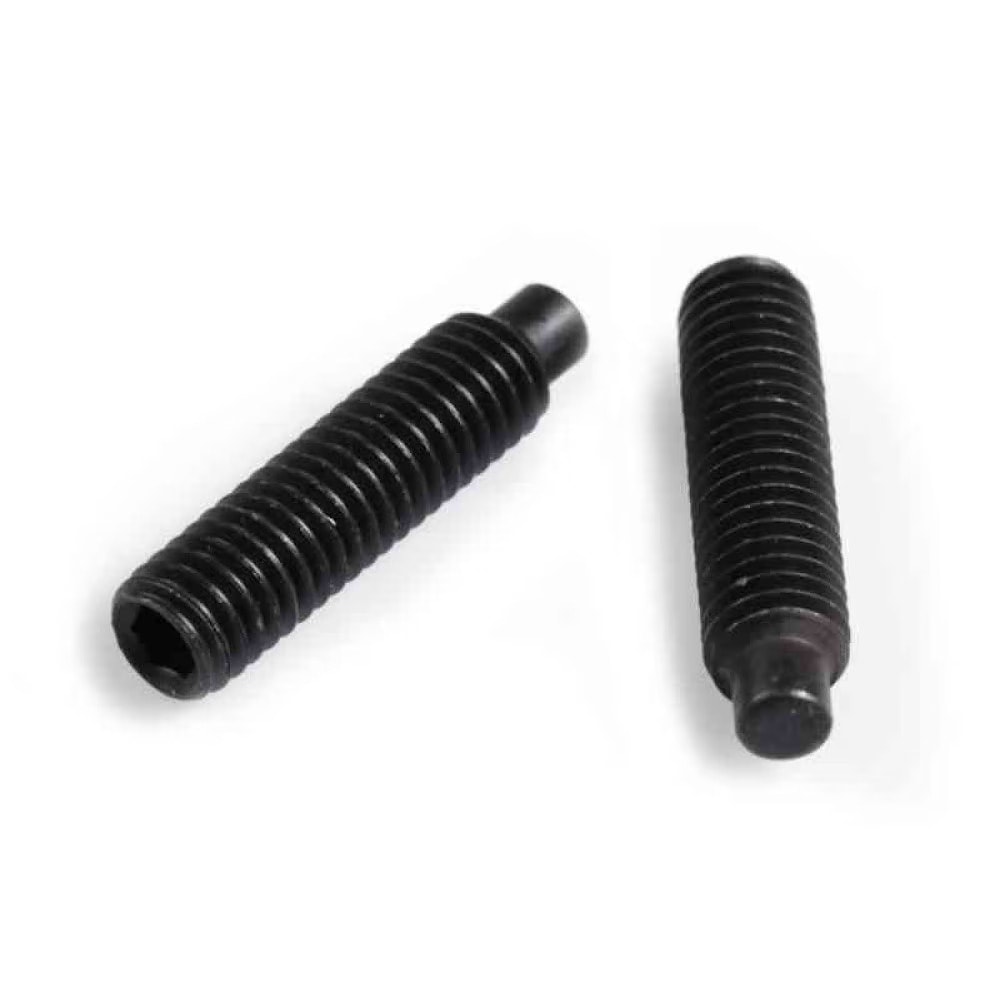

Винты установочные DIN 915 ISO 4028 с внутренним шестигранником с цилиндрическим концом
Винты установочные с внутренним шестигранником и цилиндрическим концом DIN 915 (винты стопорные). Аналоги стандартов: ISO 4028, ГОСТ Р ИСО 4028-2013, ГОСТ 11075-93.
DIN 915 активно применяются в различных сферах машиностроения и автомобилестроения для фиксации деталей и защиты их от смещения совместно с гайками, шайбами соответствующих размеров и др. Винт установочный предназначен для монтажа в предварительно просверленное отверстие с нарезанной метрической резьбой. Винт не имеет головки, поэтому может быть полностью утоплен в отверстии. Для монтажа винта необходим шестигранный ключ по ГОСТ 11737-93/ISO 2936/DIN 911.
- Диаметр резьбы от М2 до М24, длина от 2 до 100 мм.
- Метрическая резьба с крупным шагом.
- Длина установочного винта по DIN 915 измеряется вместе с цилиндрическим концом.
- Класс твёрдости для стальных винтов: 45H.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование.
Размерный ряд винтов DIN 915
| Размеры | M1.4 | M2 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 | M24 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| s | 0.7 | 0.9 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 6 | 8 | 10 | 12 |
| dp | 0.7 | 1 | 2 | 2.5 | 3.5 | 4 | 5.5 | 7 | 8.5 | 10 | 12 | 15 | 18 |
| Z1 max. (для l ≤ l*) | 0.65 | 0.75 | 1 | 1.25 | 1.5 | 1.75 | 2.25 | 2.75 | 3.25 | 3.8 | 4.3 | 5.3 | 6.3 |
| Z2 max. (для l > l*) | 1.05 | 1.25 | 1.75 | 2.25 | 2.75 | 3.25 | 4.3 | 5.3 | 6.3 | 7.36 | 8.36 | 10.36 | 12.43 |
| t1 (для l ≤ l*) | 0.6 | 0.8 | 1.2 | 1.5 | 2 | 2 | 3 | 4 | 4.8 | 5.6 | 6.4 | 8 | 10 |
| t2 (для l > l*) | 1.4 | 1.7 | 2 | 2.5 | 3 | 3.5 | 5 | 6 | 8 | 9 | 10 | 12 | 15 |
| l* | 2 | 3 | 5 | 6 | 6 | 8 | 10 | 12 | 16 | 20 | 20 | 25 | 30 |
