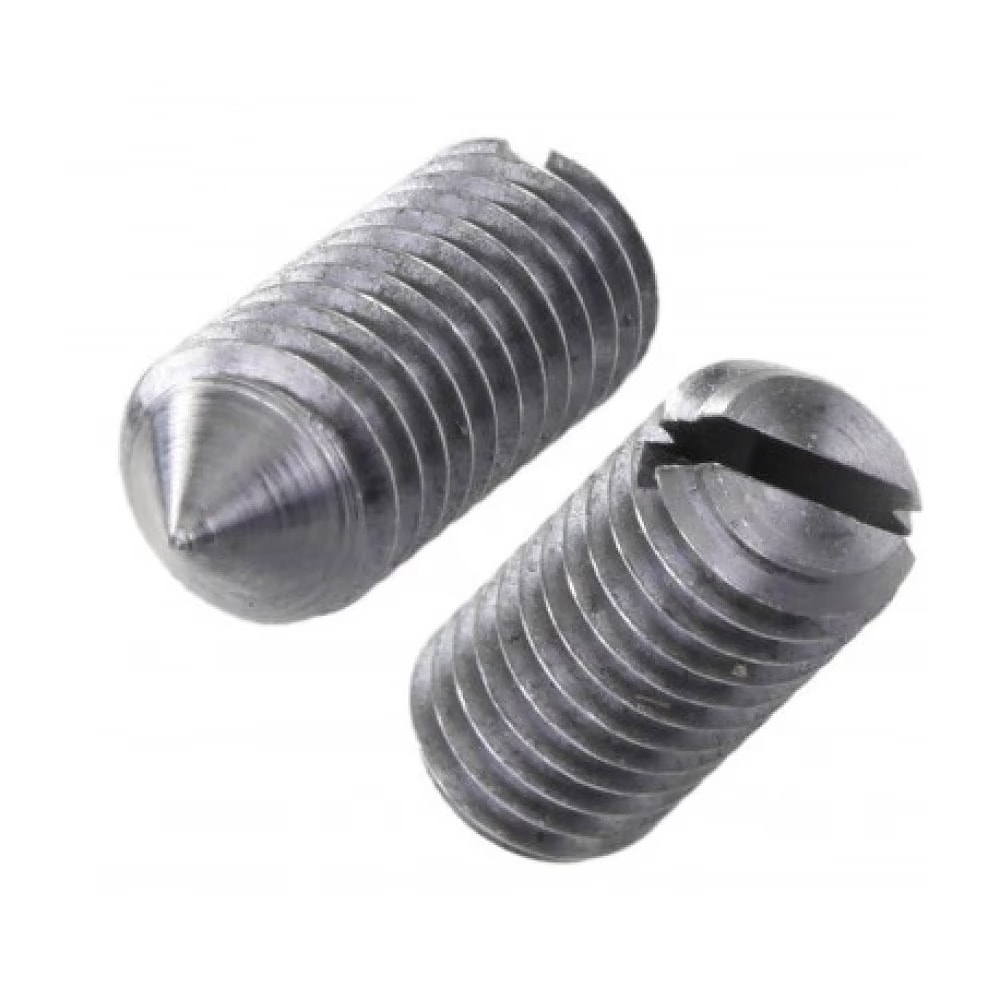

Винты установочные DIN 553 ISO 7434 с прямым шлицем и острым коническим концом
Винты установочные с прямым шлицем и острым коническим концом DIN 553 (винты стопорные). Аналоги стандартов: ISO 7434, ГОСТ 1476-93.
DIN 553 активно применяются в различных сферах машиностроения и автомобилестроения для фиксации деталей и защиты их от смещения совместно с гайками, шайбами соответствующих размеров и др. Винт установочный предназначен для монтажа в предварительно просверленное отверстие с нарезанной метрической резьбой. Винт не имеет головки, поэтому может быть полностью утоплен в отверстии. Для монтажа винта необходимы отвертки или биты с плоским шлицем.
- Диаметр резьбы от М1.6 до М10, длина от 2 до 70 мм.
- Метрическая резьба с крупным шагом.
- Класс твёрдости для стальных винтов: 14H.
- Варианты материалов: сталь, сталь коррозионностойкая, латунь.
- Варианты покрытий: чёрный / без покрытия / фосфатирование.
Размерный ряд винтов DIN 553
| Размеры | M1 | M1.2 | M1.4 | M1.6 | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| n | 0.2 | 0.2 | 0.2 | 0.25 | 0.25 | 0.4 | 0.4 | 0.5 | 0.6 | 0.8 | 1 | 1.2 | 1.6 |
| t | 0.4 | 0.4 | 0.48 | 0.56 | 0.64 | 0.72 | 0.8 | 0.96 | 1.12 | 1.28 | 1.6 | 2 | 2.4 |
| dtmax | 0.1 | 0.12 | 0.14 | 0.16 | 0.2 | 0.25 | 0.3 | 0.35 | 0.4 | 0.5 | 1.5 | 2 | 2.5 |
Если вы хотите купить винты установочные DIN 553 ISO 7434 с прямым шлицем и острым коническим концом , вы можете:
Позвонить:
