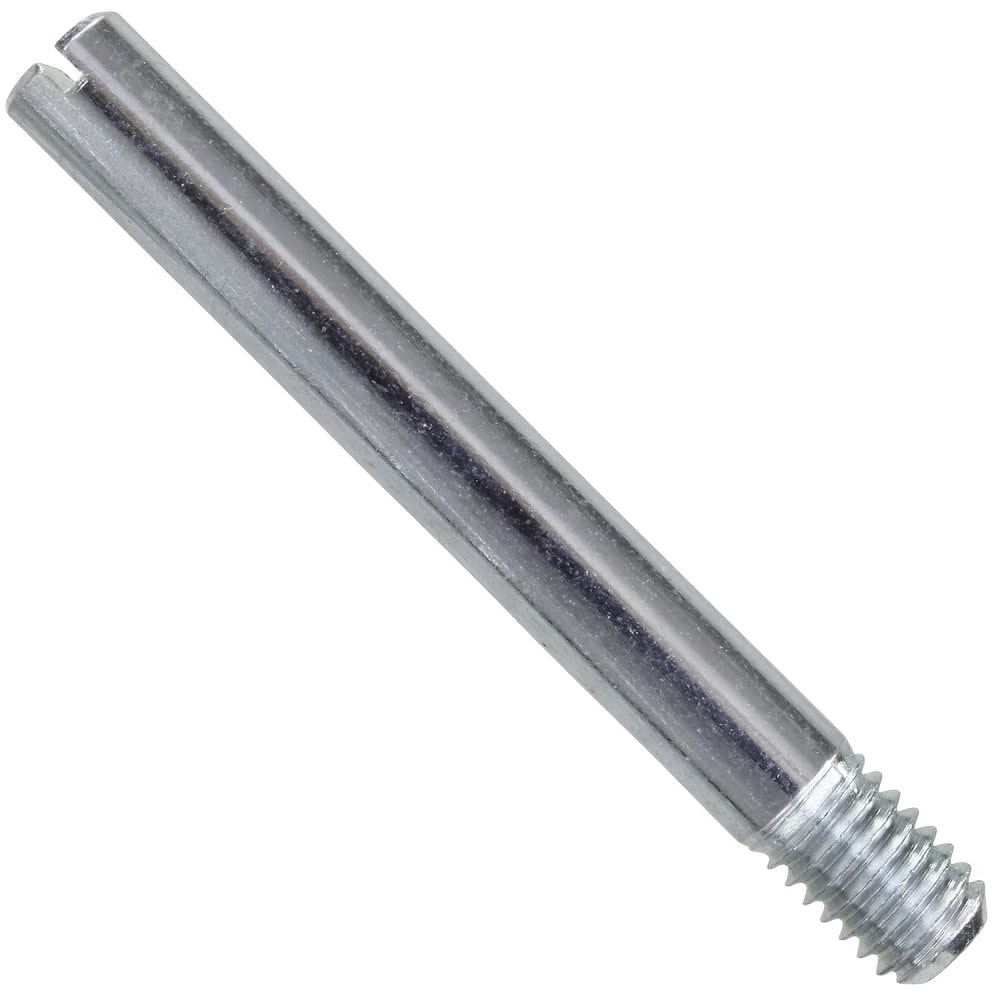

Винты установочные DIN 427 ISO 2342 с неполной резьбой c плоским концом
Винты установочные с прямым шлицем и цилиндрическим концом DIN 427 (винты стопорные). Аналоги стандартов: ISO 2342, ГОСТ 18746-80.
DIN 427 активно применяются в различных сферах машиностроения и автомобилестроения для фиксации деталей и защиты их от смещения совместно с гайками, шайбами соответствующих размеров и др. Винт установочный предназначен для монтажа в предварительно просверленное отверстие с нарезанной метрической резьбой. Винт не имеет головки, поэтому может быть полностью утоплен в отверстии. Для монтажа винта необходимы отвертки или биты с плоским шлицем.
- Диаметр резьбы от М3 до М20, длина от 6 до 60 мм.
- Метрическая резьба с крупным шагом.
- Класс твёрдости для стальных винтов: 14H.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование.
Размерный ряд винтов DIN 427
| Размеры | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 | M20 |
|---|---|---|---|---|---|---|---|---|---|
| ds | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 |
| b | 3.6 | 4.8 | 6 | 7.2 | 9.6 | 12 | 14 | 18 | 22 |
| n | 0.4 | 0.6 | 0.8 | 1 | 1.2 | 1.6 | 2 | 2.5 | 3 |
| t | 0.8 | 1.12 | 1.28 | 1.6 | 2 | 2.4 | 2.8 | 3.2 | 4 |
