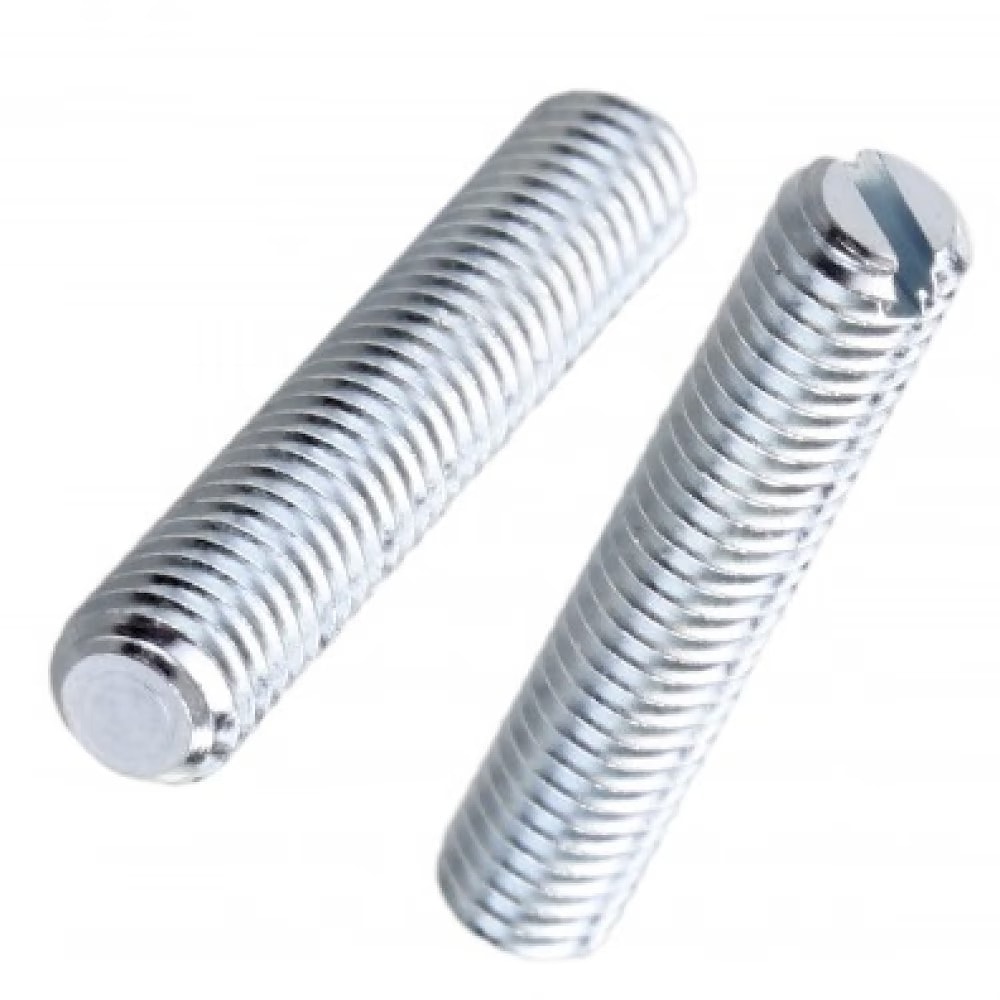

Винты установочные DIN 551 ISO 4766 с прямым шлицем и плоским концом
Винты установочные с прямым шлицем и плоским концом DIN 551 (винты стопорные). Аналоги стандартов: ISO 4766, ГОСТ 1477-93, ГОСТ Р ИСО 4766-2013.
DIN 551 активно применяются в различных сферах машиностроения и автомобилестроения для фиксации деталей и защиты их от смещения совместно с гайками, шайбами соответствующих размеров и др. Винт установочный предназначен для монтажа в предварительно просверленное отверстие с нарезанной метрической резьбой. Винт не имеет головки, поэтому может быть полностью утоплен в отверстии. Для монтажа винта необходимы отвертки или биты с плоским шлицем.
- Диаметр резьбы от М1.6 до М12, длина от 2 до 80 мм.
- Метрическая резьба с крупным шагом.
- Класс твёрдости для стальных винтов: 14H.
- Варианты материалов: сталь, сталь коррозионностойкая, латунь, полиамид.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование.
Размерный ряд винтов DIN 551
| Размеры | M1 | M1.4 | M1.6 | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 | M10 | M12 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| n | 0.2 | 0.2 | 0.25 | 0.25 | 0.4 | 0.4 | 0.5 | 0.6 | 0.8 | 1 | 1.2 | 1.6 | 2 |
| t | 0.4 | 0.48 | 0.56 | 0.64 | 0.72 | 0.8 | 0.96 | 1.12 | 1.28 | 1.6 | 2 | 2.4 | 2.8 |
| dp | 0.5 | 0.7 | 0.8 | 1 | 1.5 | 2 | 2.2 | 2.5 | 3.5 | 4 | 5.5 | 7 | 8.5 |
