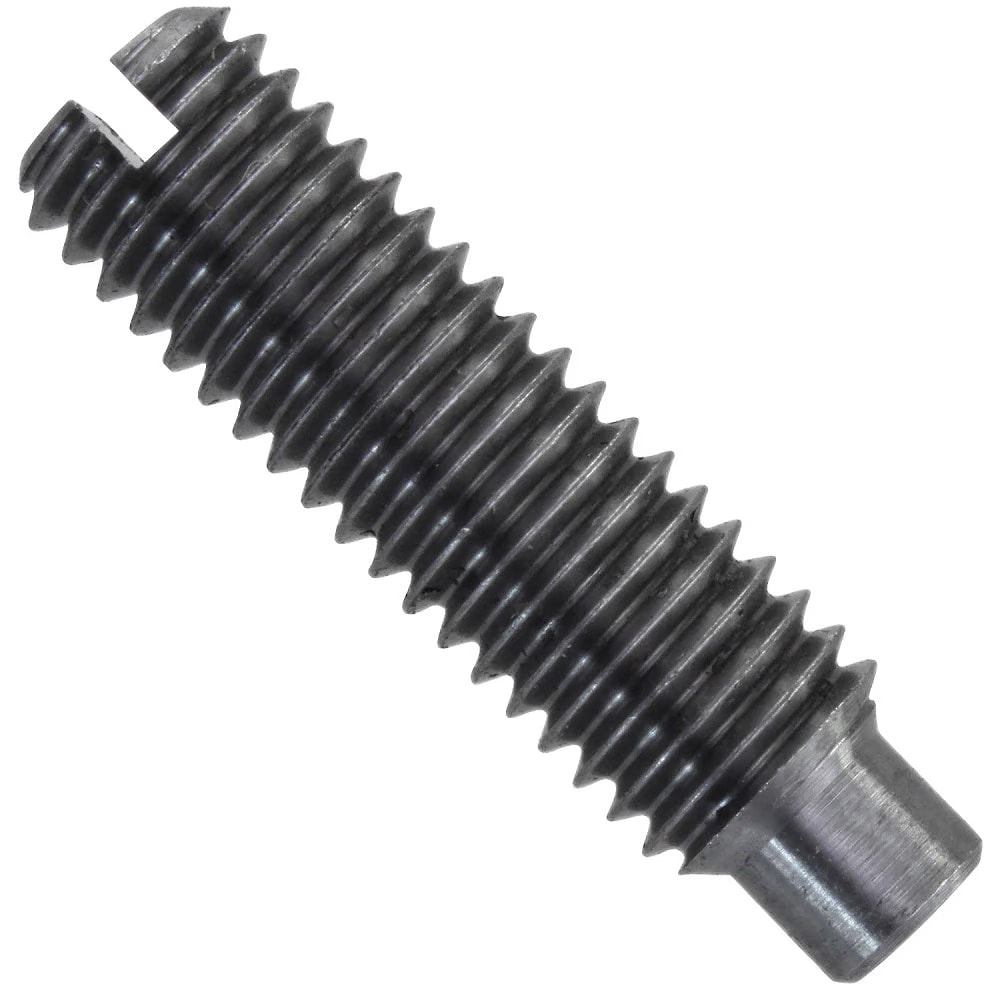

Винты установочные DIN 417 ISO 7435 с цилиндрическим концом и прямым шлицем
Винты установочные с прямым шлицем и цилиндрическим концом DIN 417 (винты стопорные). Аналоги стандартов: ISO 7435, ГОСТ 1478-93.
DIN 417 активно применяются в различных сферах машиностроения и автомобилестроения для фиксации деталей и защиты их от смещения совместно с гайками, шайбами соответствующих размеров и др. Винт установочный предназначен для монтажа в предварительно просверленное отверстие с нарезанной метрической резьбой. Винт не имеет головки, поэтому может быть полностью утоплен в отверстии. Для монтажа винта необходимы отвертки или биты с плоским шлицем.
- Диаметр резьбы от М3 до М12, длина от 5 до 50 мм.
- Метрическая резьба с крупным шагом.
- Класс твёрдости для стальных винтов: 14H.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: чёрный / без покрытия / фосфатирование.
Размерный ряд винтов DIN 417
| Размеры | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 |
|---|---|---|---|---|---|---|---|---|
| dp | 2 | 2.5 | 3.5 | 4 | 5.5 | 7 | 8.5 | 12 |
| b | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 7 |
| n | 0.4 | 0.6 | 0.8 | 1 | 1.2 | 1.6 | 2 | 2.5 |
| t | 0.8 | 0.96 | 1.12 | 1.28 | 1.6 | 2 | 2.4 | 2.8 |
Номинальная длина l равняется общей длине винта, вместе с наконечником.
Если вы хотите купить винты установочные DIN 417 ISO 7435 с цилиндрическим концом и прямым шлицем , вы можете:
Позвонить:
