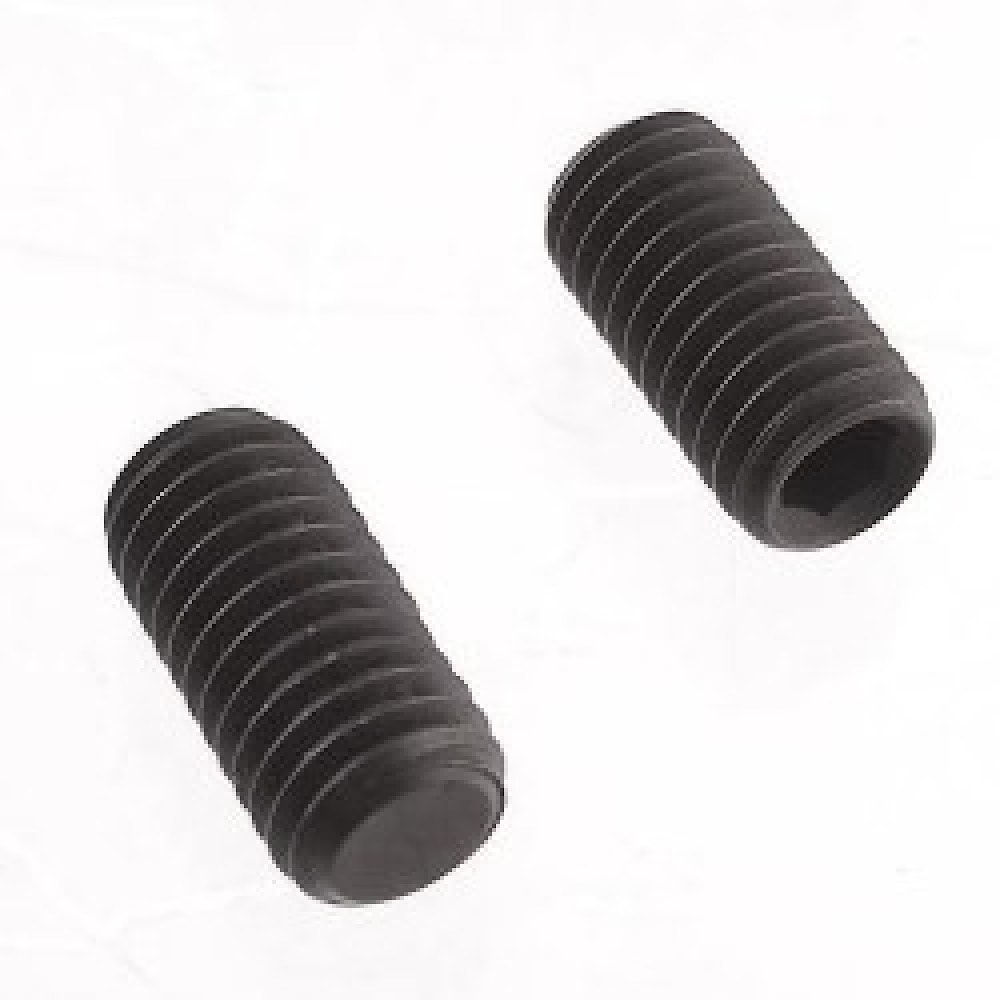

Винты установочные DIN 913 ISO 4026 с внутренним шестигранником с плоским концом
Винты установочные с внутренним шестигранником и плоским концом DIN 913 (винты стопорные). Аналоги стандартов: ISO 4026, ГОСТ Р ИСО 4026-2013, ГОСТ 11074-93.
DIN 913 активно применяются в различных сферах машиностроения и автомобилестроения для фиксации деталей и защиты их от смещения совместно с гайками, шайбами соответствующих размеров и др. Винт установочный предназначен для монтажа в предварительно просверленное отверстие с нарезанной метрической резьбой. Винт не имеет головки, поэтому может быть полностью утоплен в отверстии. Для монтажа винта необходим шестигранный ключ по ГОСТ 11737-93/ISO 2936/DIN 911.
- Диаметр резьбы от М1.4 до М24, длина от 2 до 100 мм.
- Метрическая резьба с крупным и мелким шагом.
- Класс твёрдости для стальных винтов: 45H.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование.
Размерный ряд винтов DIN 913
| Размеры | M1.4 | M1.6 | M2 | M2.5 | M3 | M4 | M5 | M6 |
|---|---|---|---|---|---|---|---|---|
| s | 0.7 | 0.7 | 0.9 | 1.3 | 1.5 | 2 | 2.5 | 3 |
| dp max. / dt max. | 0.7 | 0.8/0.4 | 1/0.5 | 1.5/0.65 | 2/0.75 | 2.5/1 | 3.5/1.25 | 4/1.5 |
| t1 (для l ≤ l*) | 0.6 | 0.7 | 0.8 | 1.2 | 1.2 | 1.5 | 2 | 2 |
| t2 (для l > l*) | 1.4 | 0.5 | 0.7 | 2 | 2 | 2.5 | 3 | 3.5 |
| l* | 2 | 2.5 | 3 | 3 | 4 | 5 | 6 | 6 |
| Размеры | M8 | M10 | M12 | M14 | M16 | M20 | M24 |
|---|---|---|---|---|---|---|---|
| s | 4 | 5 | 6 | 6 | 8 | 10 | 12 |
| dp max. / dt max. | 5.5/2 | 7/2.5 | 8.5/3 | 10/4 | 12/4 | 15/5 | 18/6 |
| t1 (для l ≤ l*) | 3 | 4 | 4.8 | 5.6 | 6.4 | 8 | 10 |
| t2 (для l > l*) | 5 | 6 | 8 | 9 | 10 | 12 | 15 |
| l* | 6 | 8 | 12 | 14 | 16 | 16 | 20 |
Если вы хотите купить винты установочные DIN 913 ISO 4026 с внутренним шестигранником с плоским концом , вы можете:
Позвонить:
Ещё из раздела Винты установочные
Болты установочные с уменьшенной шестигранной головкой с цапфой DIN 561. Аналоги стандартов: ГОСТ 1481-84. DIN 561 активно применяются в различных сферах машиностроения и автомобилестроения для фиксации деталей и защиты их от смещения совместно с ...
Болты установочные с уменьшенной шестигранной головкой с коническим концом DIN 564. DIN 564 активно применяются в различных сферах машиностроения и автомобилестроения для фиксации деталей и защиты их от смещения совместно с гайками, шайбами ...
Винты установочные с прямым шлицем и цилиндрическим концом DIN 417 (винты стопорные). Аналоги стандартов: ISO 7435, ГОСТ 1478-93. DIN 417 активно применяются в различных сферах машиностроения и автомобилестроения для фиксации деталей и защиты их от ...
Винты установочные с прямым шлицем и цилиндрическим концом DIN 427 (винты стопорные). Аналоги стандартов: ISO 2342, ГОСТ 18746-80. DIN 427 активно применяются в различных сферах машиностроения и автомобилестроения для фиксации деталей и защиты их от ...
Винты установочные с прямым шлицем и засверленным концом DIN 438 (винты стопорные). Аналоги стандартов: ISO 7436, ГОСТ 1479-93. DIN 438 активно применяются в различных сферах машиностроения и автомобилестроения для фиксации деталей и защиты их от ...
Винты установочные с квадратной головкой с буртиком DIN 478 (винты стопорные). Аналоги стандартов: ГОСТ 1488-84. DIN 478 активно применяются в различных сферах машиностроения и автомобилестроения для фиксации деталей и защиты их от смещения с ...
Винты установочные с квадратной головкой DIN 479 (винты стопорные). Аналоги стандартов: ГОСТ 1482-84. DIN 479 активно применяются в различных сферах машиностроения и автомобилестроения для фиксации деталей и защиты их от смещения совместно с ...
Винты установочные с квадратной головкой, буртиком и закругленным концом DIN 480 (винты стопорные). Аналоги стандартов: ГОСТ 1486-84. DIN 480 активно применяются в различных сферах машиностроения и автомобилестроения для фиксации деталей и защиты их ...
Винты установочные с прямым шлицем и плоским концом DIN 551 (винты стопорные). Аналоги стандартов: ISO 4766, ГОСТ 1477-93, ГОСТ Р ИСО 4766-2013. DIN 551 активно применяются в различных сферах машиностроения и автомобилестроения для фиксации деталей ...
Винты установочные с прямым шлицем и острым коническим концом DIN 553 (винты стопорные). Аналоги стандартов: ISO 7434, ГОСТ 1476-93. DIN 553 активно применяются в различных сферах машиностроения и автомобилестроения для фиксации деталей и защиты их ...

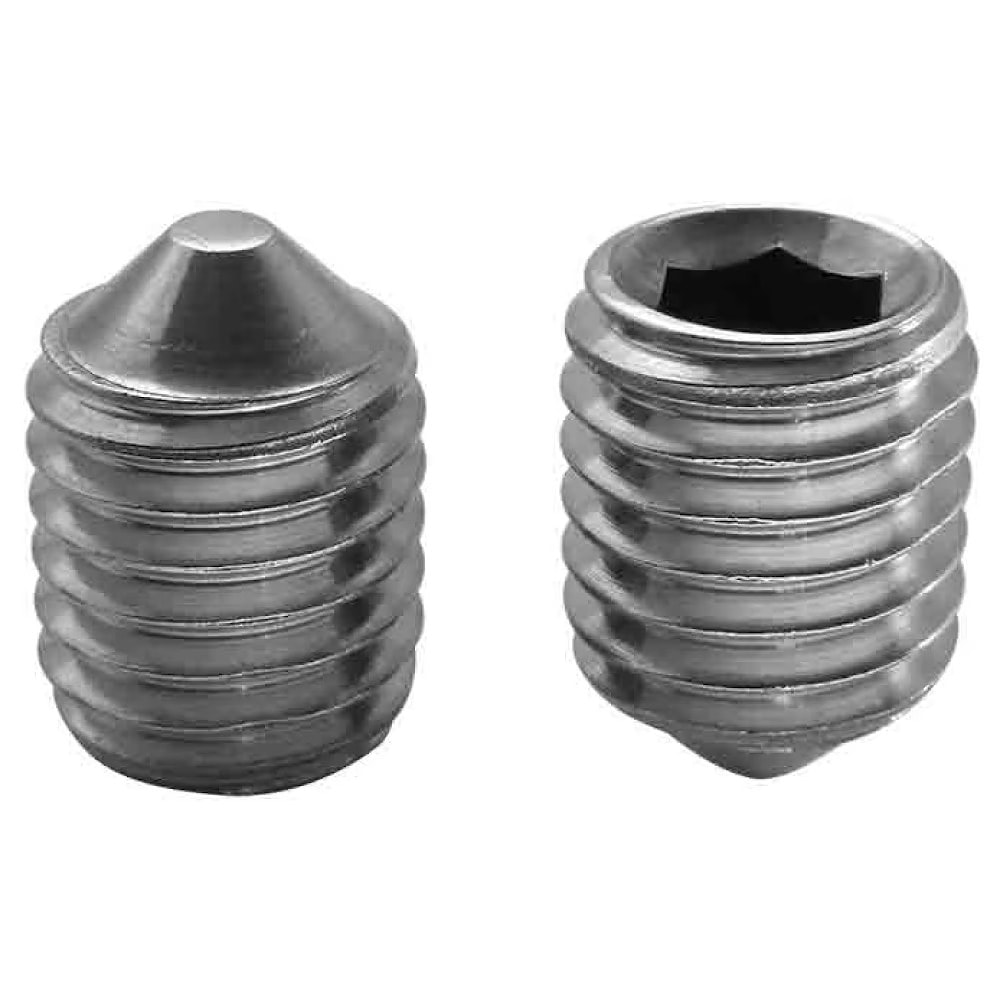

Винты установочные с внутренним шестигранником и заострённым концом DIN 914 (винты стопорные). Аналоги стандартов: ISO 4027, ГОСТ Р ИСО 4027-2013, ГОСТ 8878-93. DIN 914 активно применяются в различных сферах машиностроения и автомобилестроения для ...

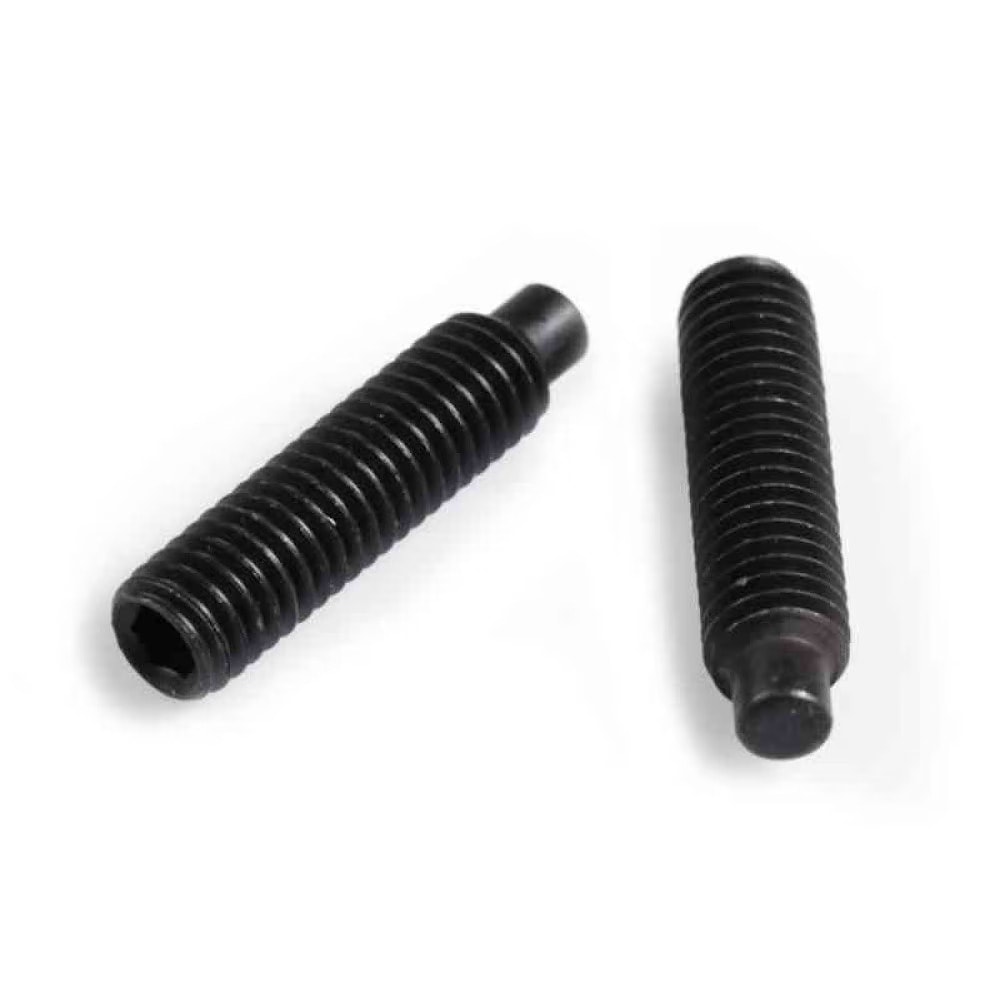

Винты установочные с внутренним шестигранником и цилиндрическим концом DIN 915 (винты стопорные). Аналоги стандартов: ISO 4028, ГОСТ Р ИСО 4028-2013, ГОСТ 11075-93. DIN 915 активно применяются в различных сферах машиностроения и автомобилестроения ...
