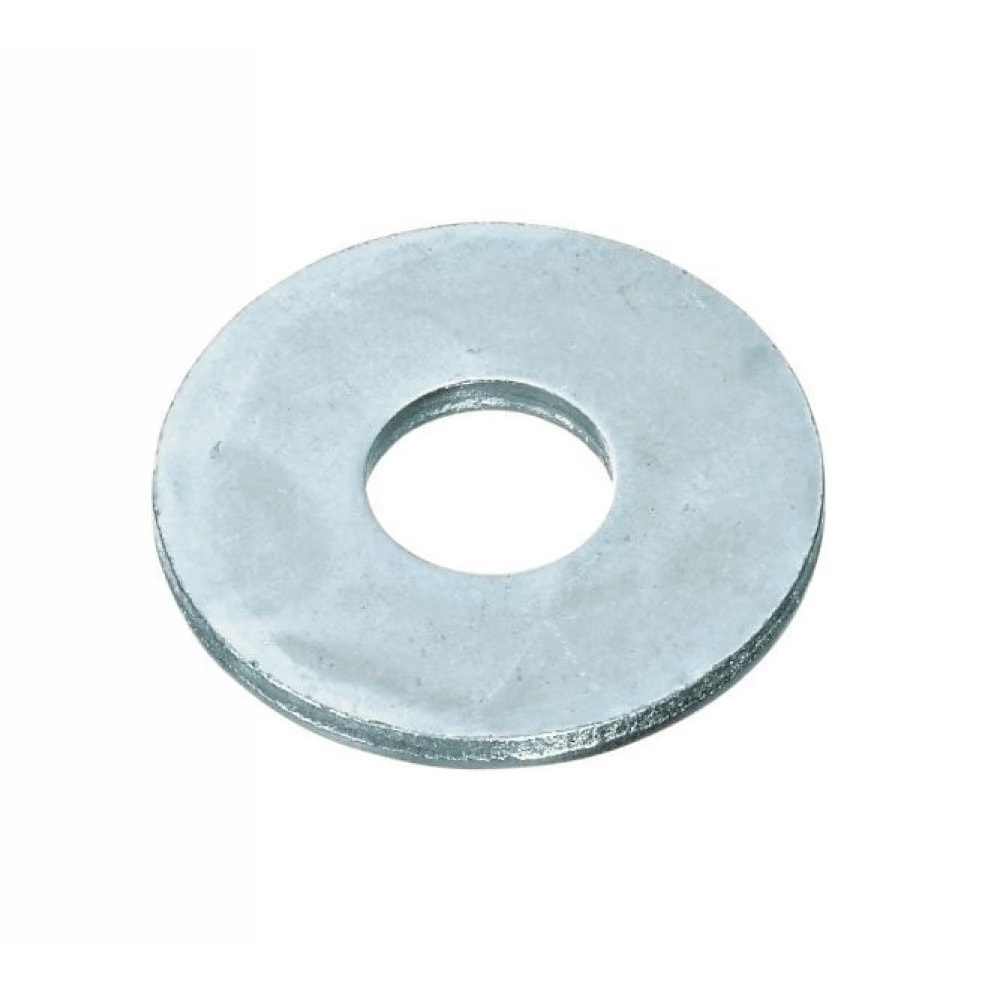

Шайбы плоские увеличенные DIN 9021 ISO 7093
Шайбы плоские увеличенные DIN 9021 (шайбы плоские увеличенные кузовные). Аналоги стандартов: ISO 7093-1, ISO 7093-2, ГОСТ ISO 7093-1-2016, ГОСТ ISO 7093-2-2016, ГОСТ 6958-78.
DIN 9021 применяются для болтов, винтов и гаек с метрической или дюймовой резьбой в различных сферах машиностроения, автомобилестроения и мебельного производства совместно с болтами, винтами и гайками соответствующих размеров и др. Шайба обычно подкладывается под гайку.
- Диаметр резьбы от М3 до М52.
- Твёрдость шайб: 100HV, 140HV, 200HV.
- Варианты материалов: сталь, сталь коррозионностойкая, латунь, полиамид.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование, горячее цинкование.
Размерный ряд шайб DIN 9021
С метрической резьбой:
| Размеры | 2.5 | 3 | 3.5 | 4 | 5 | 6 |
| d1 | 2.7 | 3.2 / 3.4 (3.2) | 3.7 / 3.9 (3.7) | 4.3 / 4.5 (4.3) | 5.3 / 5.5 (5.3) | 6.4 / 6.6 (6.4) |
| d2 | 8 | 9 | 11 | 12 | 15 | 18 |
| h | 0.8 | 0.8 | 0.8 | 1 | 1 (1.6) | 1.6 |
| Размеры | 7 | 8 | 10 | 12 | 14 | 16 | 18 |
| d1 | 7.4 | 8.4 / 9 (8.4) | 10.5 / 11 (10.5) | 13 / 13.5 (13) | 15 / 15.5 (15) | 17 / 17.5 (17) | 19 / 20 (19) |
| d2 | 22 | 24 (25) | 30 | 37 (40) | 44 (45) | 50 | 56 |
| h | 2 | 2 | 2.5 | 3 | 3 | 3 | 4 |
| Размеры | 20 | 22 | 24 | 27 | 30 | 33 | 36 |
| d1 | 21 / 22 (21) | 23 / 24 | 25 / 26 | 30 | 33 | 36 | 39 |
| d2 | 60 | 66 | 72 | 85 | 92 | 105 | 110 |
| h | 4 | 5 | 5 | 6 | 6 | 6 | 8 |
С дюймовой резьбой:
| Размеры | 1/8" | 3/16" | 1/4" | 5/16" | 3/8" | 7/16" | 1/2" |
| метрический эквивалент (мм) | 4 | 5 | 7 | 8 | 10 | 12 | 14 |
| d1 | 4.3 / 4.5 (4.3) | 5.3 / 5.5 (5.3) | 7.4 | 8.4 / 9 (8.4) | 10.5 / 11 (10.5) | 13 / 13.5 (13) | 15 / 15.5 (15) |
| d2 | 12 | 15 | 22 | 24 (25) | 30 | 37 (40) | 44 (45) |
| h | 1 | 1 (1.6) | 2 | 2 | 2.5 | 3 | 3 |
| Размеры | 5/8" | 3/4" | 7/8" | 1" | 1 1/8" | 1 1/4" | 1 3/8" |
| метрический эквивалент (мм) | 16 | 20 | 22 | 27 | 30 | 33 | 36 |
| d1 | 17 / 17.5 (17) | 21 / 22 (21) | 23 / 24 | 30 | 33 | 36 | 39 |
| d2 | 50 | 60 | 66 | 85 | 92 | 105 | 110 |
| h | 3 | 4 | 5 | 6 | 6 | 6 | 8 |
