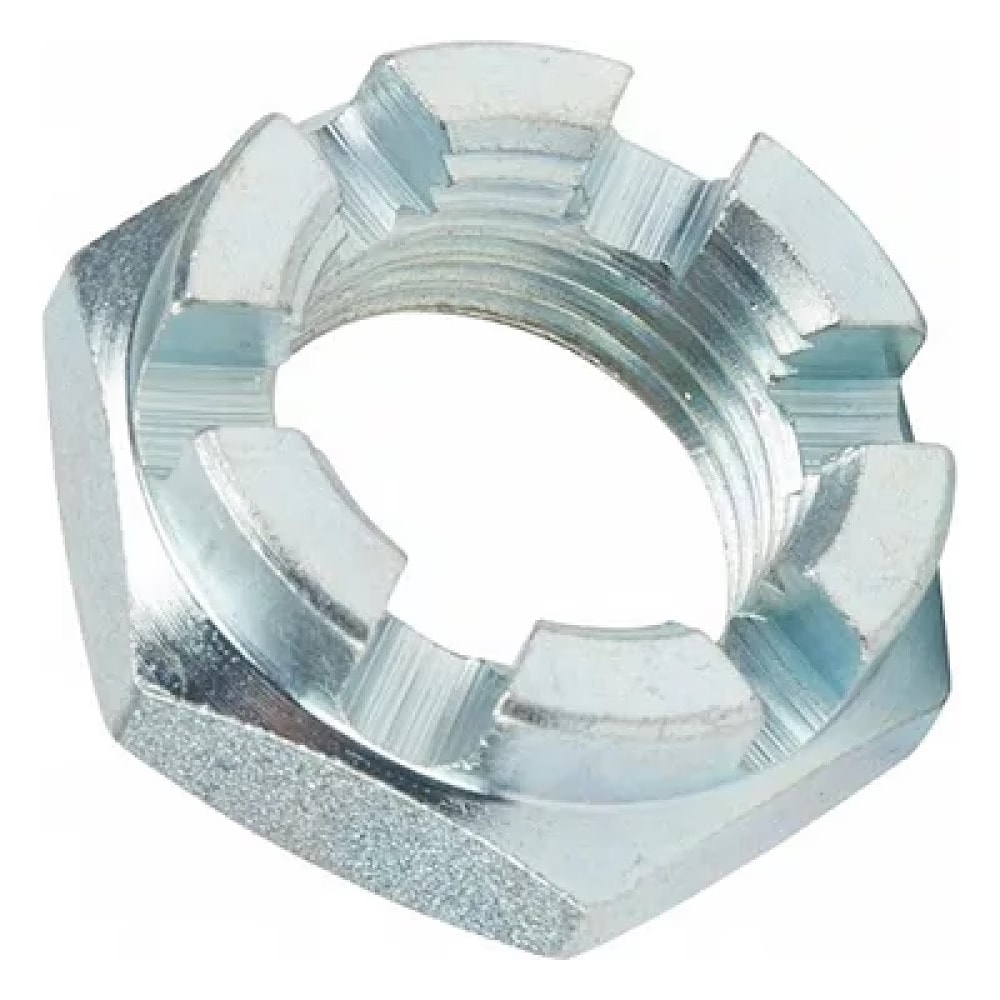

Гайки корончатые DIN 937 ISO 7038 шестигранные низкие
Гайки корончатые шестигранные низкие DIN 937 (гайки корончатые низкие). Аналоги стандартов: ISO 7038, ГОСТ 5919-73, ГОСТ 5933-73.
DIN 937 активно применяются в различных сферах машиностроения и приборостроения совместно с болтами и шпильками, имеющими отверстие под шплинт DIN 94, соответствующих размеров и др. Применение гаек корончатых со шплинтами позволяет защитить резьбовое соединение от самопроизвольного откручивания под воздействием вибрации, например. Монтаж гаек шестигранных осуществляется с помощью накидных, рожковых ключей или торцевых головок.
- Диаметр резьбы от М6 до М52.
- Метрическая резьба с крупным и мелким шагом.
- Классы твёрдости для стальных гаек: 17H.
- Классы прочности для гаек из нержавеющих и коррозионно-стойких сталей: А2-50, А4-50.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: чёрный / без покрытия / фосфатирование.
Гайки корончатые шестигранные низкие DIN 937 выпускаются в ряде модификаций:
- метрическая резьба;
- метрическая резьба, мелкий шаг.
Размерный ряд гаек DIN 937
| Размеры | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M26 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| de max. | - | - | - | 17 | 19 | 22 | 25 | 28 | 30 | 34 | 38 |
| m | 6 | 8 | 9 | 10 | 11 | 12 | 13 | 13 | 15 | 15 | 30 |
| nmin. | 2 | 2.5 | 2.8 | 3.5 | 3.5 | 4.5 | 4.5 | 4.5 | 5.5 | 5.5 | 5.5 |
| s | 10 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 |
| Wmax. | 3.5 | 4.5 | 5 | 6 | 7 | 7 | 8 | 8 | 9 | 9 | 22 |
| шплинт | 1.6x14 | 2x16 | 2.5x20 | 3.2x22 | 3.2x25 | 4x28 | 4x32 | 4x36 | 5x36 | 5x40 | 5x50 |
| Размеры | M27 | M28 | M30 | M32 | M33 | M35 | M36 | M39 | M40 | M42 | M48 | M52 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| de max. | 38 | 38 | 42 | 46 | 46 | 50 | 50 | 55 | 55 | 58 | 65 | 70 |
| m | 17 | 30 | 18 | 20 | 20 | 20 | 20 | 22 | 22 | 23 | 25 | 27 |
| nmin. | 5.5 | 5.5 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 9 | 9 | 9 |
| s | 41 | 41 | 46 | 50 | 50 | 55 | 55 | 60 | 60 | 65 | 75 | 80 |
| Wmax. | 11 | 22 | 11 | 13 | 13 | 13 | 13 | 13 | 13 | 14 | 16 | 18 |
| шплинт | 5x45 | 5x50 | 6.3x50 | 6x60 | 6.3x56 | 6x65 | 6.3x63 | 6.3x71 | 6x70 | 8x71 | 8x80 | 8x90 |
