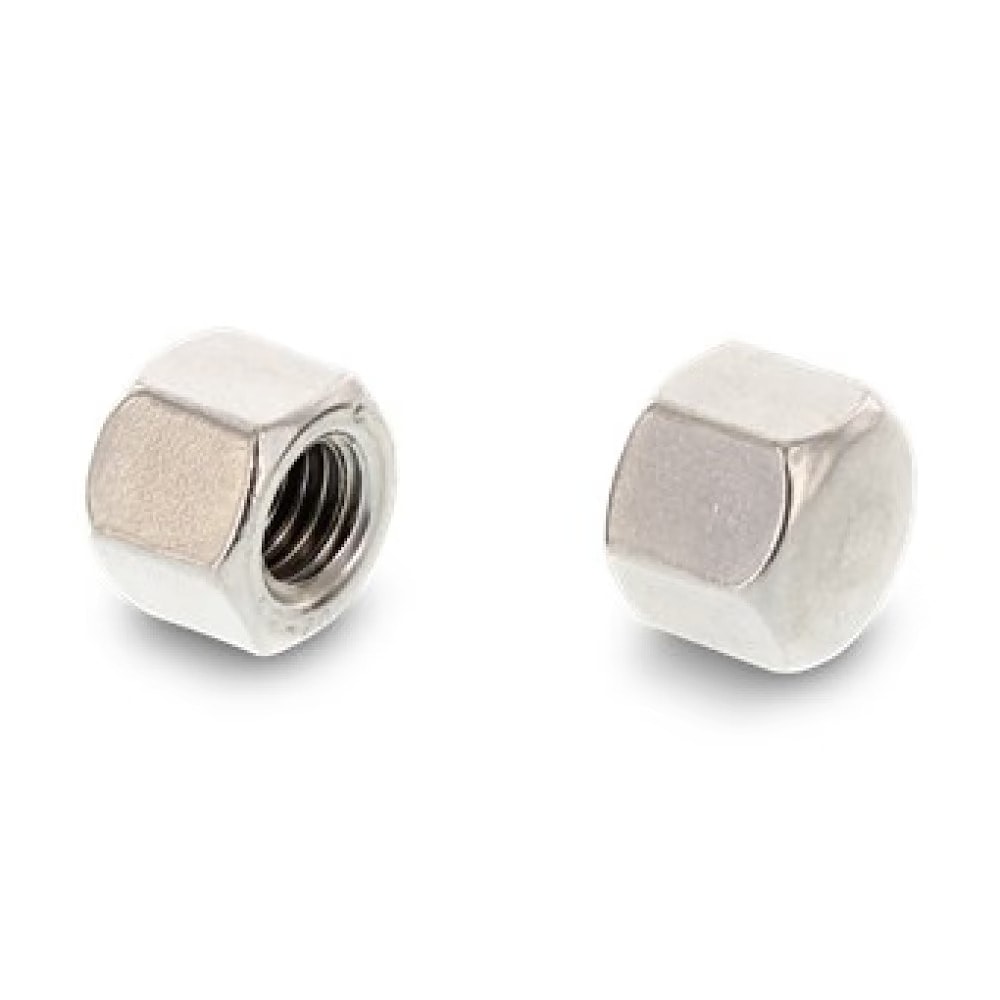

Гайка колпачковая DIN 917 низкая глухая шестигранная
Гайки колпачковые низкие глухие DIN 917 (гайки колпачковые низкие глухие шестигранные). Аналоги стандартов: ГОСТ 11860-85.
DIN 917 активно применяются в различных сферах машиностроения и строительных отраслях совместно с болтами и шайбами соответствующих размеров и др. Отличительной особенностью гайки колпачковой является её форма, которая позволяет использовать гайку как декоративный элемент, а также для защиты соединения от попадания влаги. Монтаж гаек шестигранных осуществляется с помощью накидных, рожковых ключей или торцевых головок.
- Диаметр резьбы от М4 до М36.
- Метрическая резьба с крупным и мелким шагом.
- Класс прочности для стальных гаек: 6.
- Классы прочности для гаек из нержавеющих и коррозионно-стойких сталей: А2-50, А4-70.
- Варианты материалов: сталь, сталь коррозионностойкая, латунь.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование.
Гайки колпачковые низкие глухие DIN 917 выпускаются в ряде модификаций:
- метрическая резьба;
- метрическая резьба, мелкий шаг.

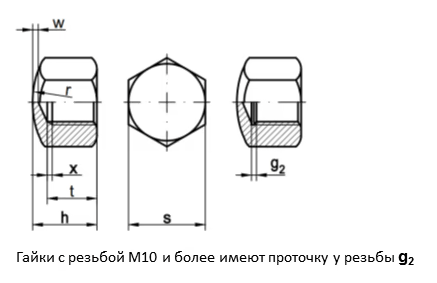

Размерный ряд гаек DIN 917
| Размеры | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 | M24 | M30 | M36 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| xmax / β2 max | 1.05 | 1.2 | 1.5 | 1.87 | 2.25 | 6.4 | 7.3 | 7.3 | 9.3 | 10.7 | 12.7 | 14 |
| h | 5.5 | 7 | 9 | 12 | 14 | 16 | 18 | 20 | 25 | 30 | 34 | 44 |
| r | 8 | 10 | 12 | 15 | 20 | 25 | 28 | 30 | 35 | 40 | 60 | 70 |
| SISO/DIN | 7 | 8 | 10 | 13 | 16/17 | 18/19 | 21/22 | 24 | 30 | 36 | 46 | 55 |
| tmin | 4.16 | 4.96 | 6.71 | 9.21 | 10.65 | 13.15 | 14.65 | 16.65 | 20.58 | 23.58 | 27.58 | 35.5 |
| Wmin | 1 | 1 | 1.5 | 2 | 2 | 2 | 2 | 2 | 2.5 | 3 | 3 | 4 |
