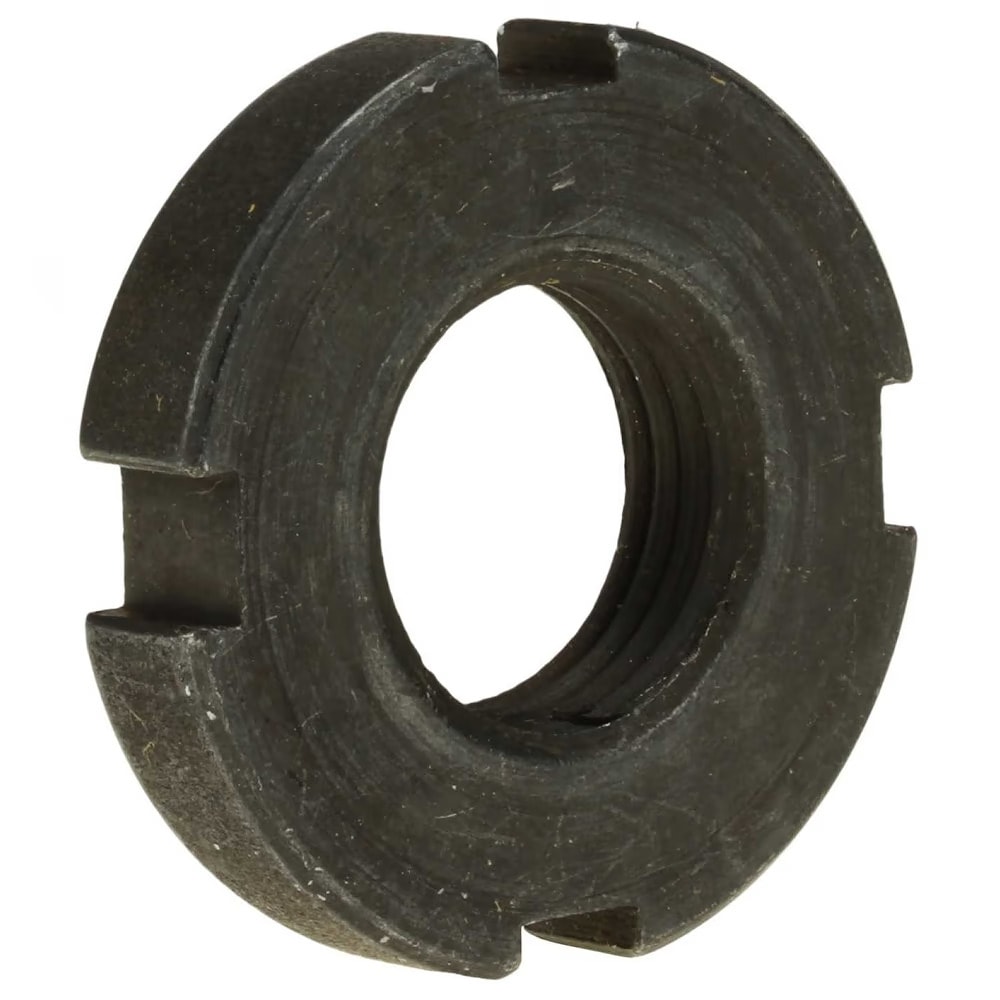

Гайки круглые шлицевые DIN 1804
Гайки круглые шлицевые DIN 1804. Аналоги стандартов: ГОСТ 11871-88.
DIN 1804 применяются в различных сферах машиностроения для фиксации втулок и подшипников на валах в случаях, когда ограничен доступ к соединению и применение стандартных гаек и гаечных ключей невозможно, совместно с шайбами стопорными DIN 462 соответствующих размеров и др. Затяжка гайки шлицевой осуществляется с помощью специальных ключей КГЖ.
- Диаметр резьбы от М8×1 до М120×2.
- Метрическая резьба с мелким шагом.
- Класс твёрдости гаек шлицевых: 14H.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: чёрный / без покрытия / фосфатирование.
Размерный ряд гаек DIN 1804
| Размеры | M8x1 | M10x1 | M12x1.5 | M14x1.5 | M16x1.5 | M18x1.5 | M20x1.5 | M22x1.5 |
|---|---|---|---|---|---|---|---|---|
| d₂ | 20 | 25 | 28 | 30 | 32 | 34 | 36 | 40 |
| d₃ | 16 | 20 | 23 | 25 | 27 | 28 | 30 | 34 |
| b | 4 | 5 | 5 | 5 | 5 | 6 | 6 | 6 |
| h | 5 | 6 | 6 | 7 | 7 | 8 | 8 | 9 |
| t | 1.5 | 2 | 2 | 2 | 2 | 2.5 | 2.5 | 2.5 |
| z | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| кол-во шлицев | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Размеры | M24x1.5 | M26x1.5 | M28x1.5 | M30x1.5 | M32x1.5 | M35x1.5 | M38x1.5 | M40x1.5 | M42x1.5 |
|---|---|---|---|---|---|---|---|---|---|
| d₂ | 42 | 45 | 50 | 50 | 52 | 55 | 58 | 62 | 62 |
| d₃ | 36 | 38 | 43 | 43 | 45 | 48 | 50 | 54 | 54 |
| b | 6 | 7 | 7 | 7 | 7 | 7 | 8 | 8 | 8 |
| h | 9 | 10 | 10 | 10 | 11 | 11 | 11 | 12 | 12 |
| t | 2.5 | 3 | 3 | 3 | 3 | 3 | 3.5 | 3.5 | 3.5 |
| z | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| кол-во шлицев | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Размеры | M45x1.5 | M48x1.5 | M50x1.5 | M52x1.5 | M55x1.5 | M58x1.5 | M60x1.5 | M62x1.5 | M65x1.5 | M68x1.5 | M70x1.5 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| d₂ | 68 | 75 | 75 | 80 | 80 | 90 | 90 | 95 | 95 | 100 | 100 |
| d₃ | 60 | 67 | 67 | 70 | 70 | 80 | 80 | 85 | 85 | 90 | 90 |
| b | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 |
| h | 12 | 13 | 13 | 13 | 13 | 13 | 13 | 14 | 14 | 14 | 14 |
| t | 3.5 | 3.5 | 3.5 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| z | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| кол-во шлицев | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| Размеры | M72x1.5 | M75x1.5 | M80x2 | M85x2 | M90x2 | M95x2 | M100x2 | M110x2 | M120x2 |
|---|---|---|---|---|---|---|---|---|---|
| d₂ | 110 | 110 | 115 | 120 | 130 | 135 | 145 | 155 | 165 |
| d₃ | 100 | 100 | 105 | 110 | 120 | 120 | 130 | 140 | 150 |
| b | 10 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 12 |
| h | 14 | 14 | 16 | 16 | 16 | 16 | 16 | 16 | 18 |
| t | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 |
| z | 0.5 | 0.5 | 0.5 | 0.5 | 1 | 1 | 1 | 1 | 1 |
| кол-во шлицев | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
Если вы хотите купить гайки круглые шлицевые DIN 1804 , вы можете:
Позвонить:
Ещё из раздела Гайки высокопрочные
Гайки с кольцом DIN 28129. Гайки с кольцом DIN 28129 напоминают рым-гайки, но, в отличие от них, не выдерживают значительные растягивающие нагрузки. Эргономичная форма кольца предназначена для завинчивания гайки вручную без применения инструмента. ...

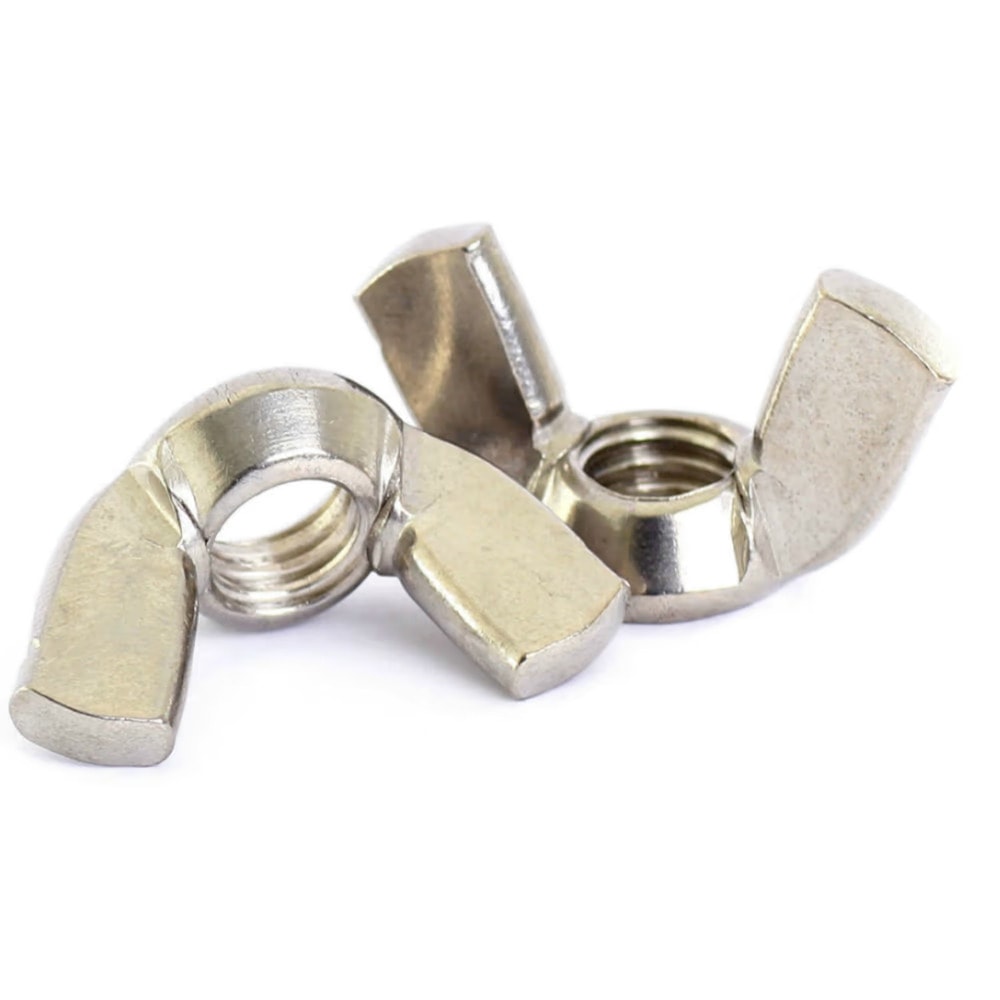

Гайки-барашки DIN 315 (гайки барашковые с прямоугольными лепестками — американская форма, или с округлыми лепестками — немецкая форма). Аналоги стандартов: ГОСТ 3032-76. DIN 315 активно применяются в различных сферах машиностроения, ...
Гайки квадратные кузовные (клетевые) — гайки кузовные квадратные, гайки закладные квадратные. Гайки кузовные применяются в приборостроении и автомобилестроении для создания резьбовых узлов в листовом металле совместно с метрическими болтами, винтами ...
Гайки колпачковые высокие шестигранные DIN 1587 (гайки колпачковые). Аналоги стандартов: ГОСТ 11860-85. DIN 1587 активно применяются в различных сферах машиностроения и строительных отраслях совместно с болтами и шайбами соответствующих размеров и ...
Гайки круглые соединительные для шпильки ART 88088. Диаметр резьбы от М6 до М20. Метрическая резьба с крупным шагом. Варианты материалов: сталь. Варианты покрытий: гальваническое цинкование. Размерный ряд гаек ART 88088 Резьба M6 M8 M10 M12 M16 M20 ...
Гайки круглые с трапецеидальной резьбой ART 88089. Диаметр резьбы от Tr 12x3 до Tr 44x7. Трапецеидальная резьба по ГОСТ 24738-81, ISO 2904. Варианты материалов: сталь, сталь коррозионностойкая. Размерный ряд гаек ART 88089 Размеры TR 12x3 TR 14x4 TR ...
Гайки круглые с радиальными отверстиями DIN 1816. Аналоги стандартов: ГОСТ 6393-73. DIN 1816 применяются в машиностроении для фиксации подшипников и втулок на валах совместно с шайбами соответствующих размеров и др. Диаметр резьбы от М12×1.5 до ...
Гайки крыльчатые забивные мебельные DIN 1624 (гайки врезные мебельные, гайки забивные мебельные). DIN 1624 применяются в мебельном производстве для создания резьбовых узлов совместно с метрическими болтами, винтами и шпильками соответствующих ...
Гайки круглые шлицевые GUK с нейлоновой вставкой ART 88081 (гайки шлицевые). Гайки шлицевые ART 88081 применяются совместно с шайбой многолапчатой DIN 5406 в различных сферах машиностроения для фиксации подшипников и втулок на валах от осевого ...
Гайки шестигранные с трапецеидальной резьбой ART 88090. Диаметр резьбы от Tr 16x4 до Tr 30x6. Трапецеидальная резьба по ГОСТ 24738-81, ISO 2904. Варианты материалов: сталь. Размерный ряд гаек ART 88090 Размеры TR 16x4 TR 20x4 TR 24x5 TR 30x6 s 27 30 ...
Гайки (муфты) шестигранные стяжные для шпилек DIN 1479 (гайки-муфты стяжные). Гайки шестигранные стяжные DIN 1479 применяются в строительстве для монтажа и регулировки положения навесного оборудования совместно с гайками, шайбами соответствующих ...

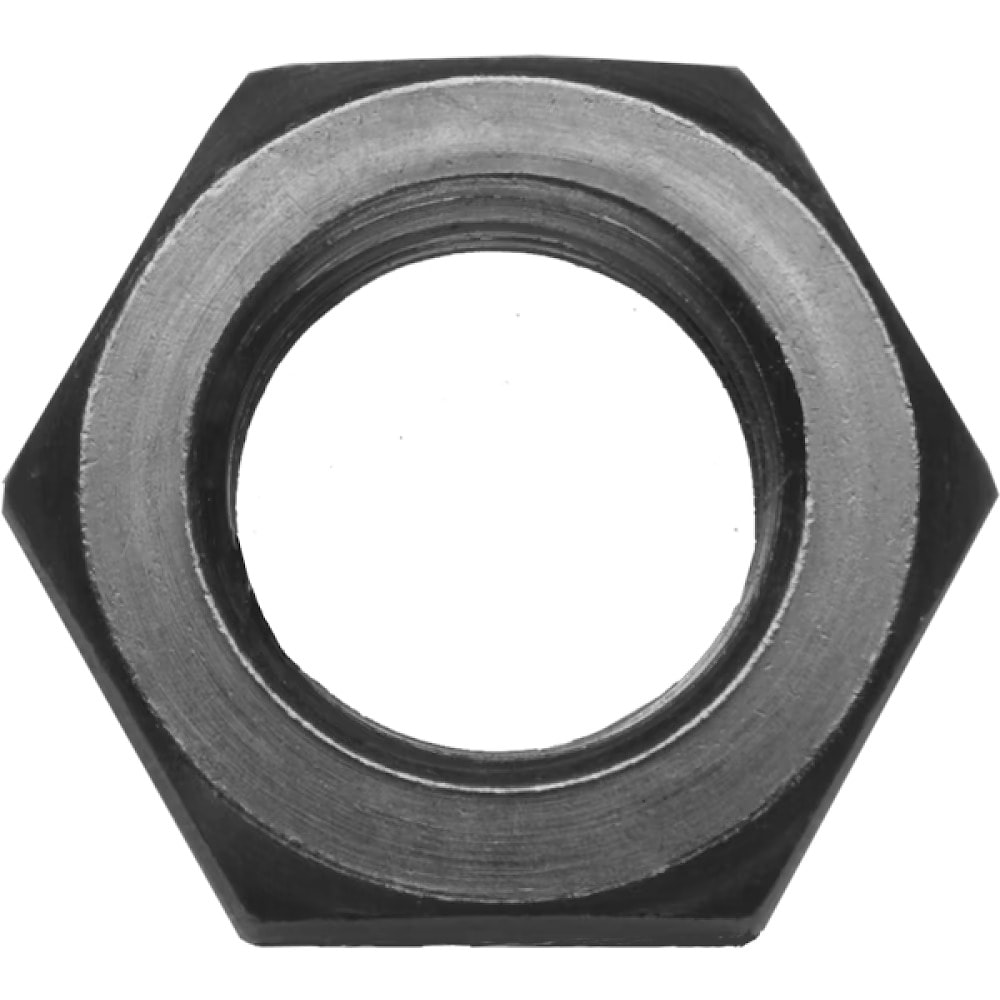

Гайки трубные низкие шестигранные с дюймовой резьбой DIN 431 (гайки трубные). Аналоги стандартов: ГОСТ 8968-75. DIN 431 активно применяются в различных сферах машиностроения и приборостроения совместно с болтами, шайбами соответствующих размеров и ...
