Гайки шестигранные DIN 1479 стяжная для шпилек
Гайки (муфты) шестигранные стяжные для шпилек DIN 1479 (гайки-муфты стяжные).

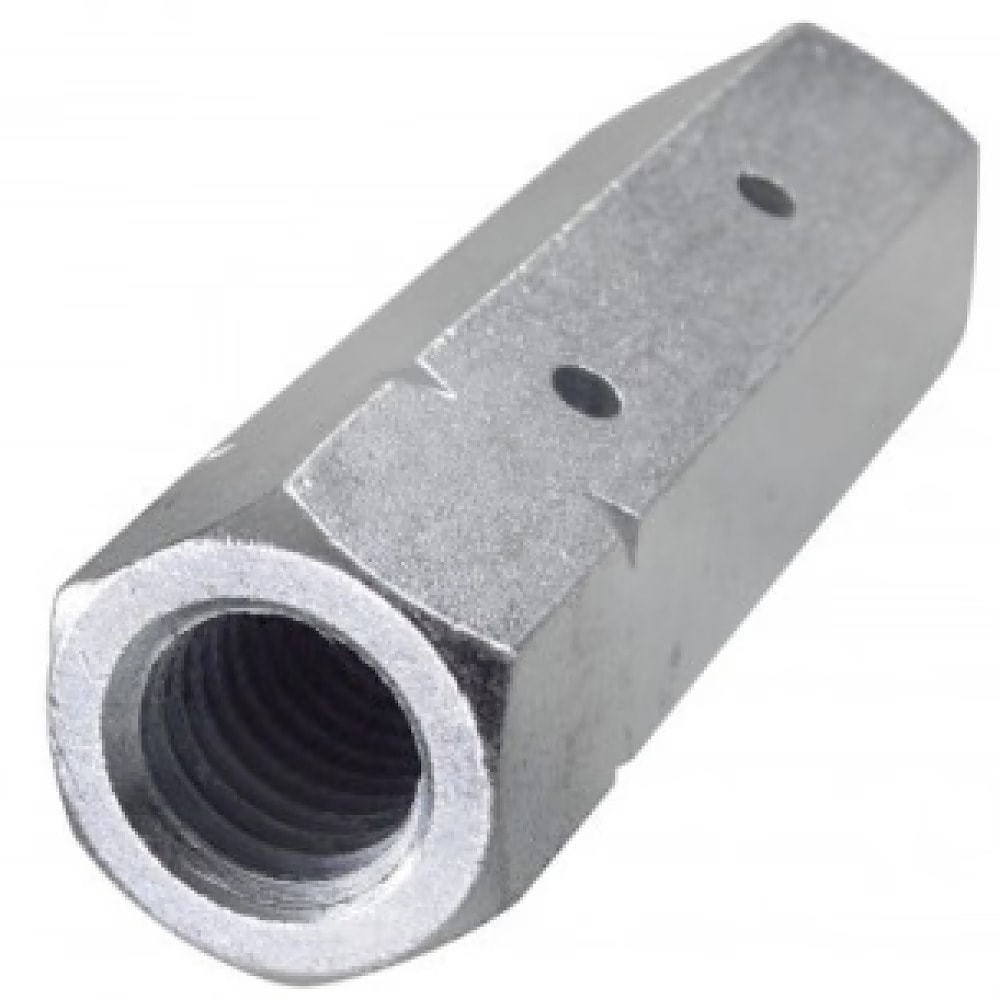

Гайки шестигранные стяжные DIN 1479 применяются в строительстве для монтажа и регулировки положения навесного оборудования совместно с гайками, шайбами соответствующих размеров и др. Гайка DIN 1479 соединяет две шпильки с правой и левой резьбой. Длина участка с левой резьбой обозначается либо насечкой на гранях гайки, либо латинской буквой L. Отверстия на корпусе гайки служат для контроля положения присоединяемых шпилек. Для фиксации положения гайки стяжной DIN 1479 применяют гайки шестигранные по DIN 934 / ISO 4032 в качестве контрящих гаек.
- Диаметр резьбы от М6 до М36.
- Метрическая резьба с крупным шагом.
- Варианты материалов: сталь.

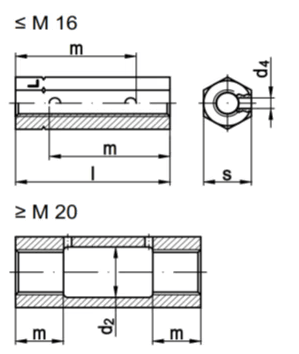

Размерный ряд гаек DIN 1479
| Размеры | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 |
|---|---|---|---|---|---|---|---|---|---|
| d2 | - | - | - | - | - | 21 | 26 | 32 | 38 |
| d4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| l | 30 | 35 | 45 | 55 | 75 | 95 | 115 | 125 | 145 |
| m | 22.5 | 25 | 33 | 40 | 55 | 24 | 29 | 36 | 45 |
| s | 10 | 13 | 17 | 19 | 24 | 30 | 36 | 46 | 55 |
| диапазон регулировки, мм | 15 | 15 | 21 | 25 | 35 | 47 | 57 | 53 | 70 |
| нагрузка допустимая, кН | 3.9 | 7.2 | 11 | 16 | 30 | 48 | 69 | 110 | 160 |
