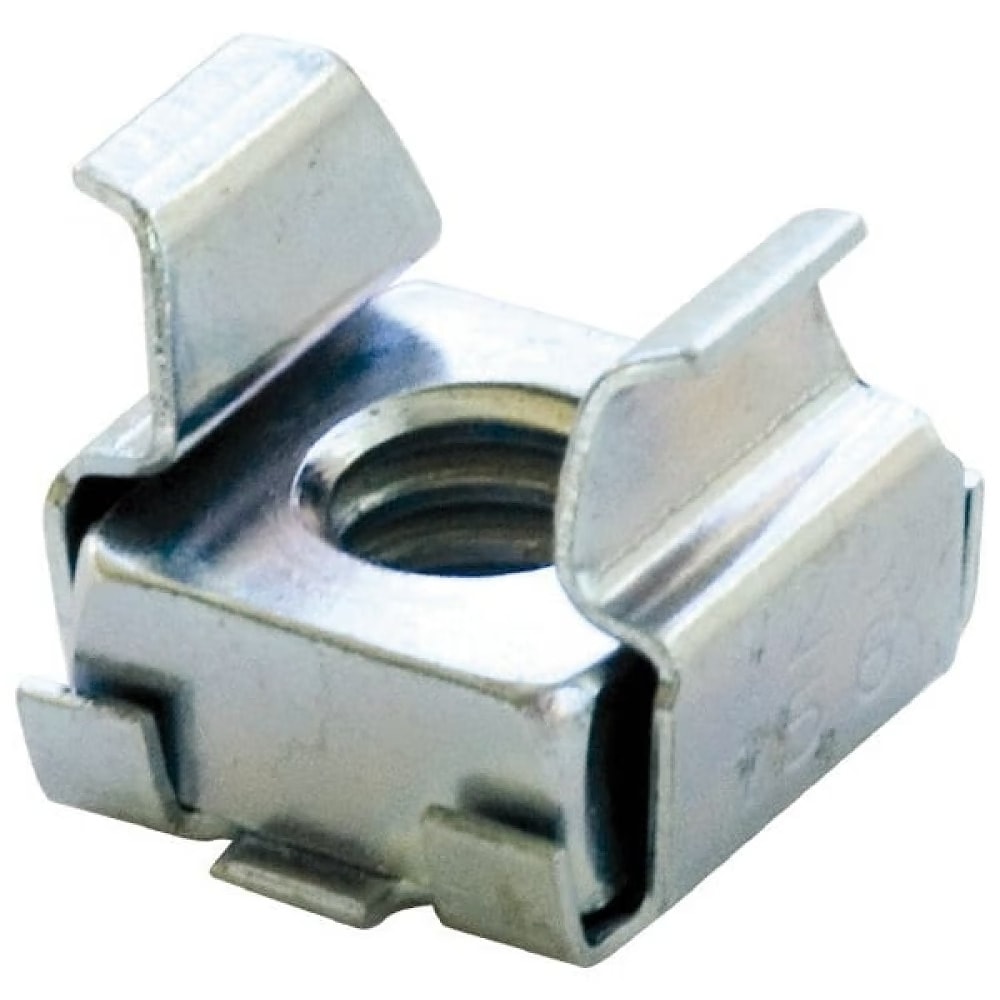

Гайки квадратные ART 88109 кузовные (клетевые)
Гайки квадратные кузовные (клетевые) — гайки кузовные квадратные, гайки закладные квадратные.
Гайки кузовные применяются в приборостроении и автомобилестроении для создания резьбовых узлов в листовом металле совместно с метрическими болтами, винтами и шпильками соответствующих размеров и др.
- Диаметр резьбы от М4 до М10.
- Метрическая резьба с крупным шагом.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: гальваническое цинкование.
Размерный ряд гаек ART 88109
| M | f | a | b | c | s | Толщина листа, мм | Размер отверстия, мм |
|---|---|---|---|---|---|---|---|
| M4-8 | 8.7 | 13.1 | 13.5 | 4.6 | 0.5 | 1.8... 2.6 | 9.5 x 9.5 |
| M5-8 | 8.8 | 13.1 | 13.7 | 6.3 | 0.5 | 1.8... 2.6 | 9.5 x 9.5 |
| M6-6 | 8.8 | 13.4 | 13.9 | 6.4 | 0.5 | 0.1... 1.7 | 9.5 x 9.5 |
| M6-8 | 8.8 | 13.1 | 13.7 | 6.3 | 0.5 | 1.8... 2.6 | 9.5 x 9.5 |
| M8-8 | 11.4 | 16.6 | 17.8 | 7.4 | 0.6 | 1.8... 2.6 | 12.5 x 12.5 |
| M10-8 | 11.4 | 16.6 | 17.8 | 7.4 | 0.6 | 1.8... 2.6 | 12.5 x 12.5 |
Если вы хотите купить гайки квадратные ART 88109 кузовные (клетевые) , вы можете:
