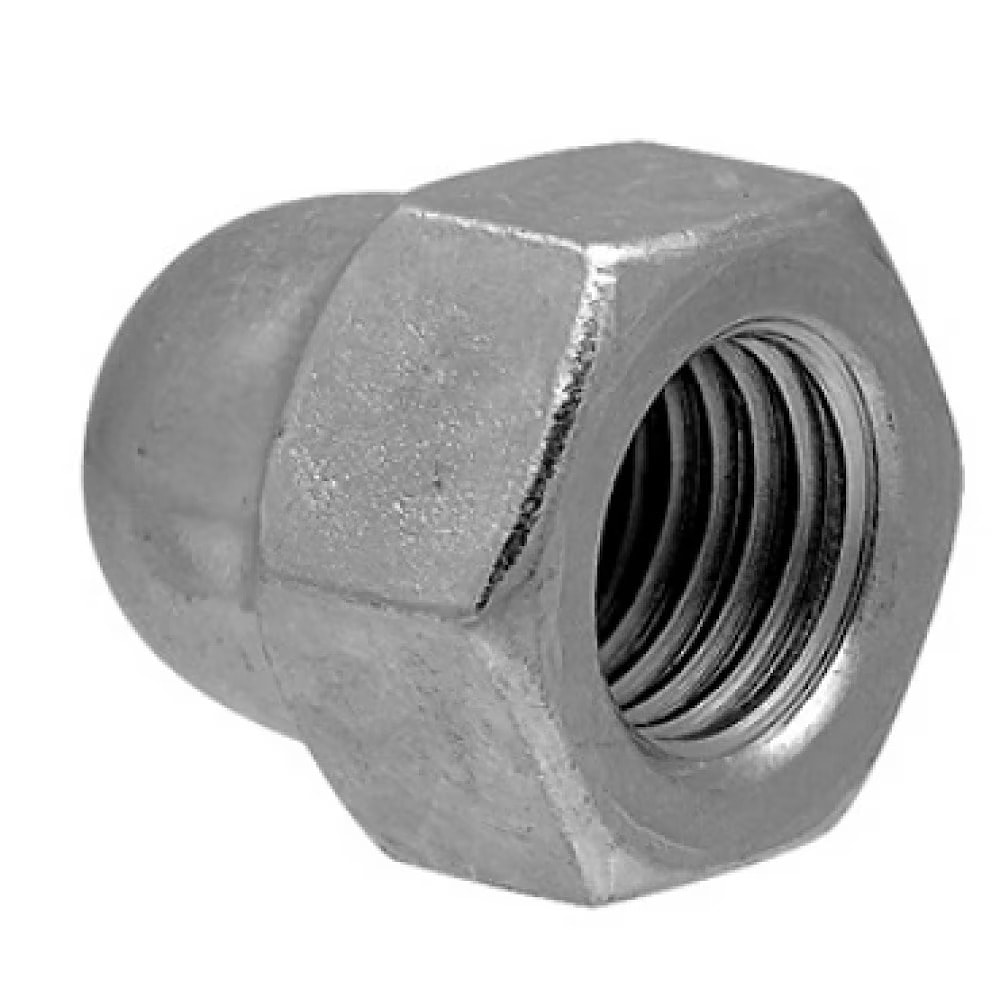

Гайки колпачковые DIN 1587 высокие шестигранные
Гайки колпачковые высокие шестигранные DIN 1587 (гайки колпачковые). Аналоги стандартов: ГОСТ 11860-85.
DIN 1587 активно применяются в различных сферах машиностроения и строительных отраслях совместно с болтами и шайбами соответствующих размеров и др. Отличительной особенностью гайки колпачковой является её форма, которая позволяет использовать гайку как декоративный элемент, а также для защиты соединения от попадания влаги. Монтаж гаек шестигранных осуществляется с помощью накидных, рожковых ключей или торцевых головок.
- Диаметр резьбы от М3 до М27.
- Метрическая резьба с крупным и мелким шагом.
- Класс прочности для стальных гаек: 6.
- Классы прочности для гаек из нержавеющих и коррозионно-стойких сталей: А2-50, А4-70.
- Варианты материалов: сталь, сталь коррозионностойкая, латунь, полиамид.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование, никелирование.
Размерный ряд гаек DIN 1587
| Размеры | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 |
|---|---|---|---|---|---|---|---|---|
| dk max. | 5.8 | 6.5 | 7.5 | 9.5 | 12.5 | 15 | 17 | 20 |
| mmax. | 2.4 | 3.2 | 4 | 5 | 6.5 | 8 | 10 | 11 |
| r | 2.9 | 3.25 | 3.75 | 4.75 | 6.25 | 7.5 | 8.5 | 10 |
| SISO/DIN | 5.5 | 7 | 8 | 10 | 13 | 16/17 | 18/19 | 21/22 |
| tmin. | 4.5 | 5.26 | 7.21 | 7.71 | 10.65 | 12.65 | 15.65 | 17.65 |
| Wmin. | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 4 |
| h | 6 | 8 | 10 | 12 | 15 | 18 | 22 | 25 |
| Размеры | M16 | M18 | M20 | M22 | M24 | M27 | M30 |
|---|---|---|---|---|---|---|---|
| dk max. | 23 | 26 | 28 | 33 | 34 | 39 | 44 |
| mmax. | 13 | 15 | 16 | 18 | 19 | 22 | 24 |
| r | 11.5 | 13 | 14 | 16.5 | 17 | 19.5 | 22 |
| SISO/DIN | 24 | 27 | 30 | 34/32 | 36 | 41 | 46 |
| tmin. | 20.58 | 24.58 | 25.58 | 28.58 | 30.5 | 35 | 39 |
| Wmin. | 4 | 5 | 5 | 5 | 6 | 7 | 7 |
| h | 28 | 32 | 34 | 39 | 42 | 45 | 50 |
Если вы хотите купить гайки колпачковые DIN 1587 высокие шестигранные , вы можете:
