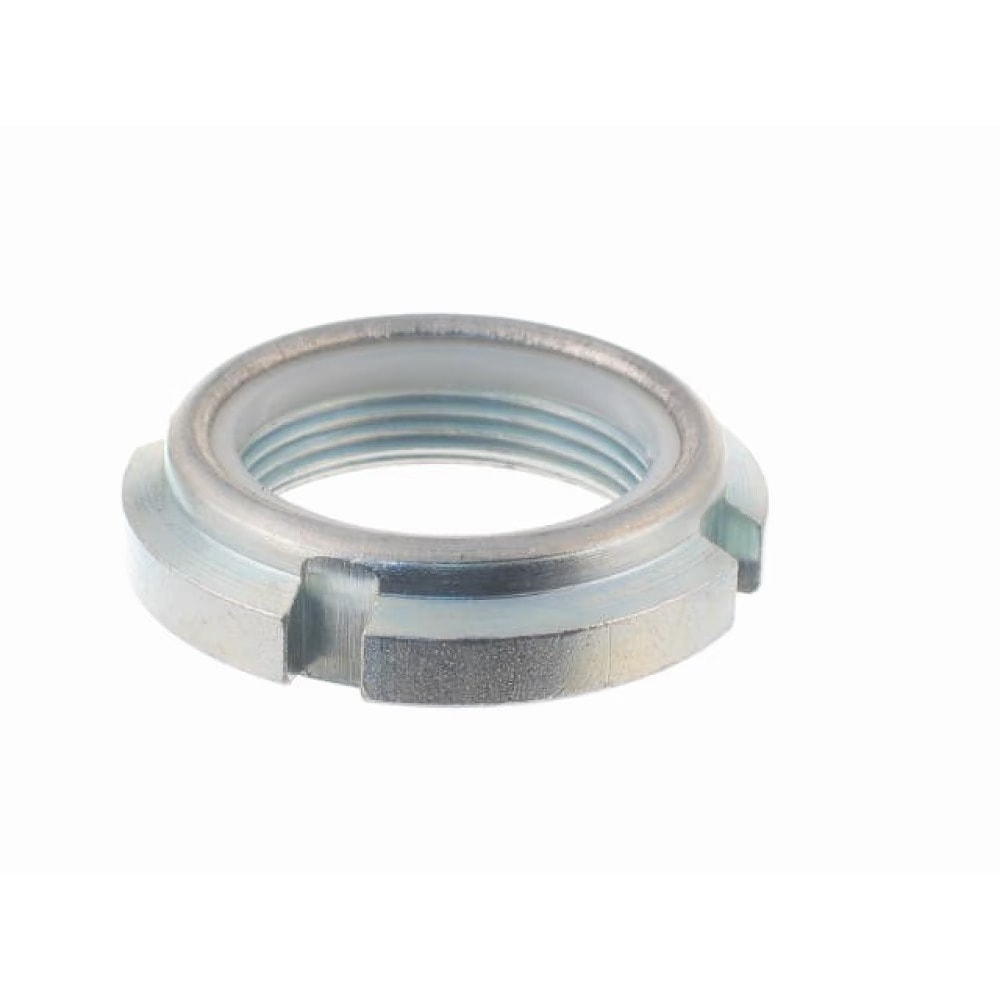

Гайки самоконтрящиеся шлицевые ART 88081 GUK с нейлоновой вставкой
Гайки круглые шлицевые GUK с нейлоновой вставкой ART 88081 (гайки шлицевые).
Гайки шлицевые ART 88081 применяются совместно с шайбой многолапчатой DIN 5406 в различных сферах машиностроения для фиксации подшипников и втулок на валах от осевого смещения. Нейлоновая вставка или кольцо является стопорящим элементом. При монтаже гайки резьба на валу деформирует нейлоновую вставку, что создаёт повышенное трение в резьбовой паре.
Монтаж шайбы многолапчатой осуществляется на вал таким образом, чтобы внутренняя лапка попала в продольный паз на валу. Наружные лапки должны быть наклонены в стороны гайки шлицевой. Шлицевая гайка устанавливается фаской к шайбе, осуществляется затяжка гайки и соответствующий осевой натяг в резьбе. Затяжка гайки шлицевой осуществляется с помощью специальных ключей КГЖ. После этого одна или несколько наружных лапок шайбы загибаются в шлицы гайки, за счёт чего и осуществляется её фиксация.
- Диаметр вала от 12 до 60 мм.
- Класс твёрдости гаек шлицевых: 14H.
- Варианты материалов: сталь.
- Варианты покрытий: гальваническое цинкование.

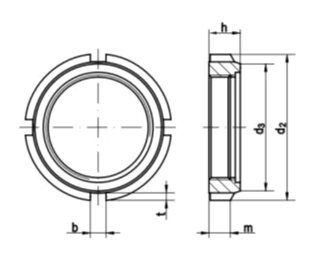

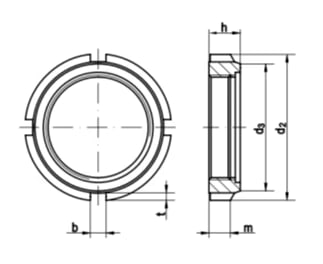

Размерный ряд гаек ART 88081
| Размеры | M12x1 | M15x1 | M17x1 | M20x1 | M25x1.5 | M30x1.5 | M35x1.5 | M40x1.5 | M45x1.5 | M50x1.5 | M55x2 | M60x2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Размер GUK | GUK1 | GUK2 | GUK3 | GUK4 | GUK5 | GUK6 | GUK7 | GUK8 | GUK9 | GUK10 | GUK11 | GUK12 |
| d2 | 21 | 24 | 28 | 32 | 38 | 44 | 50 | 56 | 62 | 68 | 75 | 80 |
| d3 | 18 | 21 | 24 | 27 | 33 | 38 | 44 | 50 | 55 | 61 | 68 | 73 |
| h | 7.6 | 8.6 | 8.7 | 9.6 | 10.5 | 10.7 | 11.3 | 12.3 | 12.3 | 12.9 | 13.4 | 13.4 |
| m | 4.5 | 5.5 | 5.5 | 6 | 6.5 | 6.6 | 7 | 7.7 | 7.8 | 8.1 | 8.2 | 8.2 |
| b | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 |
| t | 1.5 | 1.5 | 2 | 2.5 | 2.5 | 3 | 3 | 3 | 3.5 | 3.5 | 3.5 | 3.5 |
| кол-во шлицев | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 6 | 6 |
Если вы хотите купить гайки самоконтрящиеся шлицевые ART 88081 GUK с нейлоновой вставкой , вы можете:
Позвонить:
Ещё из раздела Гайки высокопрочные
Гайки с кольцом DIN 28129. Гайки с кольцом DIN 28129 напоминают рым-гайки, но, в отличие от них, не выдерживают значительные растягивающие нагрузки. Эргономичная форма кольца предназначена для завинчивания гайки вручную без применения инструмента. ...
Гайки-барашки DIN 315 (гайки барашковые с прямоугольными лепестками — американская форма, или с округлыми лепестками — немецкая форма). Аналоги стандартов: ГОСТ 3032-76. DIN 315 активно применяются в различных сферах машиностроения, ...

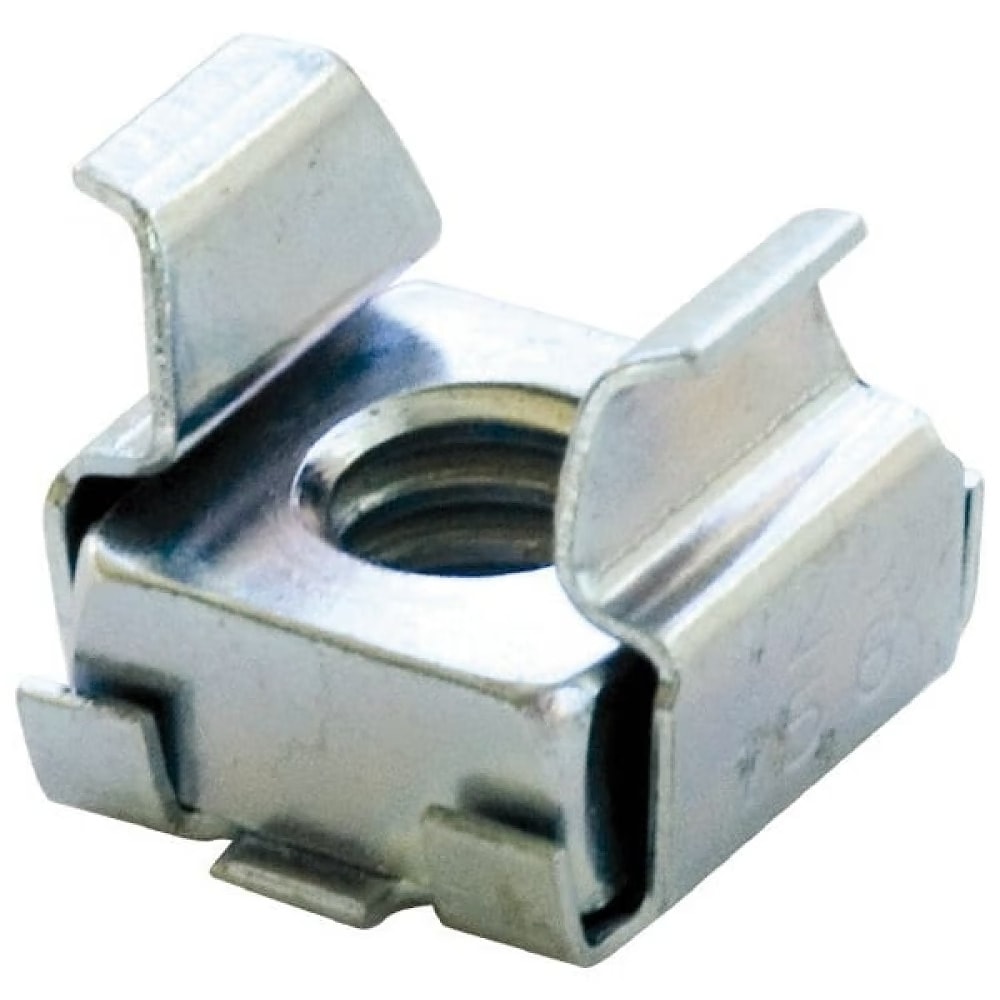

Гайки квадратные кузовные (клетевые) — гайки кузовные квадратные, гайки закладные квадратные. Гайки кузовные применяются в приборостроении и автомобилестроении для создания резьбовых узлов в листовом металле совместно с метрическими болтами, винтами ...

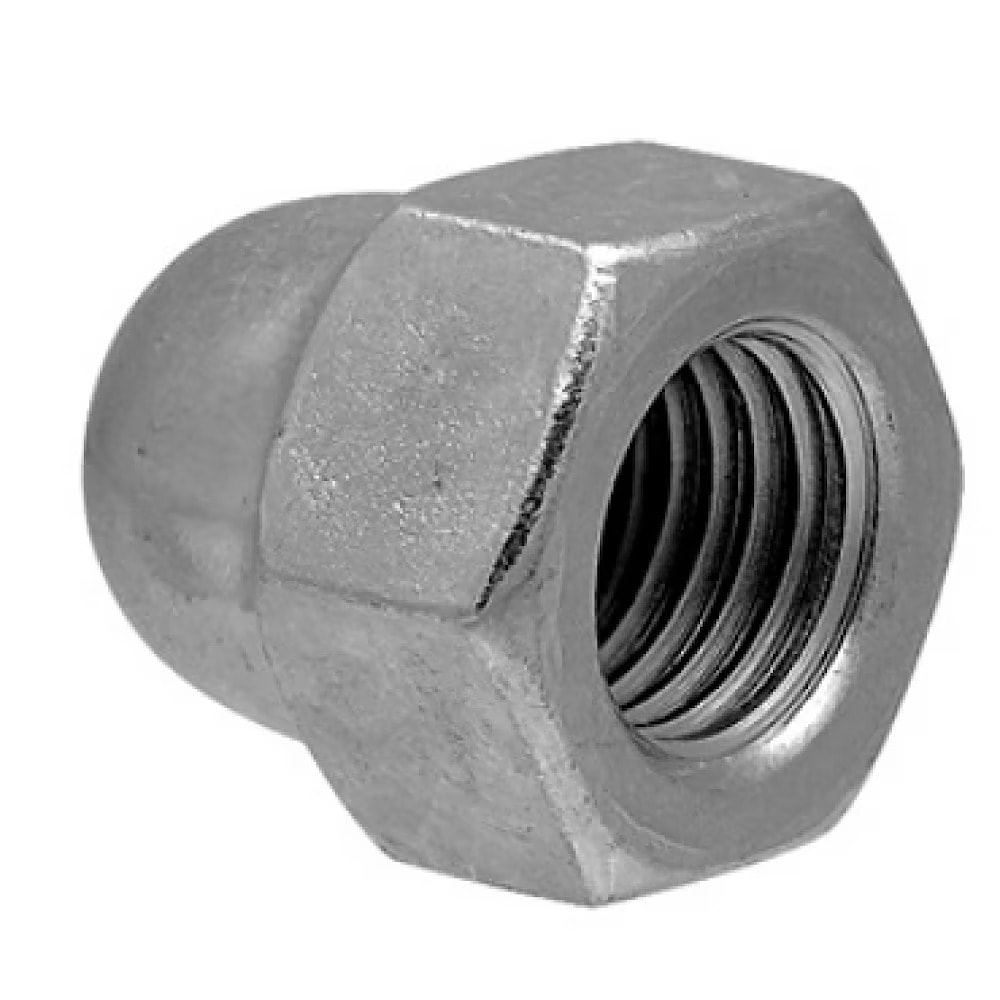

Гайки колпачковые высокие шестигранные DIN 1587 (гайки колпачковые). Аналоги стандартов: ГОСТ 11860-85. DIN 1587 активно применяются в различных сферах машиностроения и строительных отраслях совместно с болтами и шайбами соответствующих размеров и ...

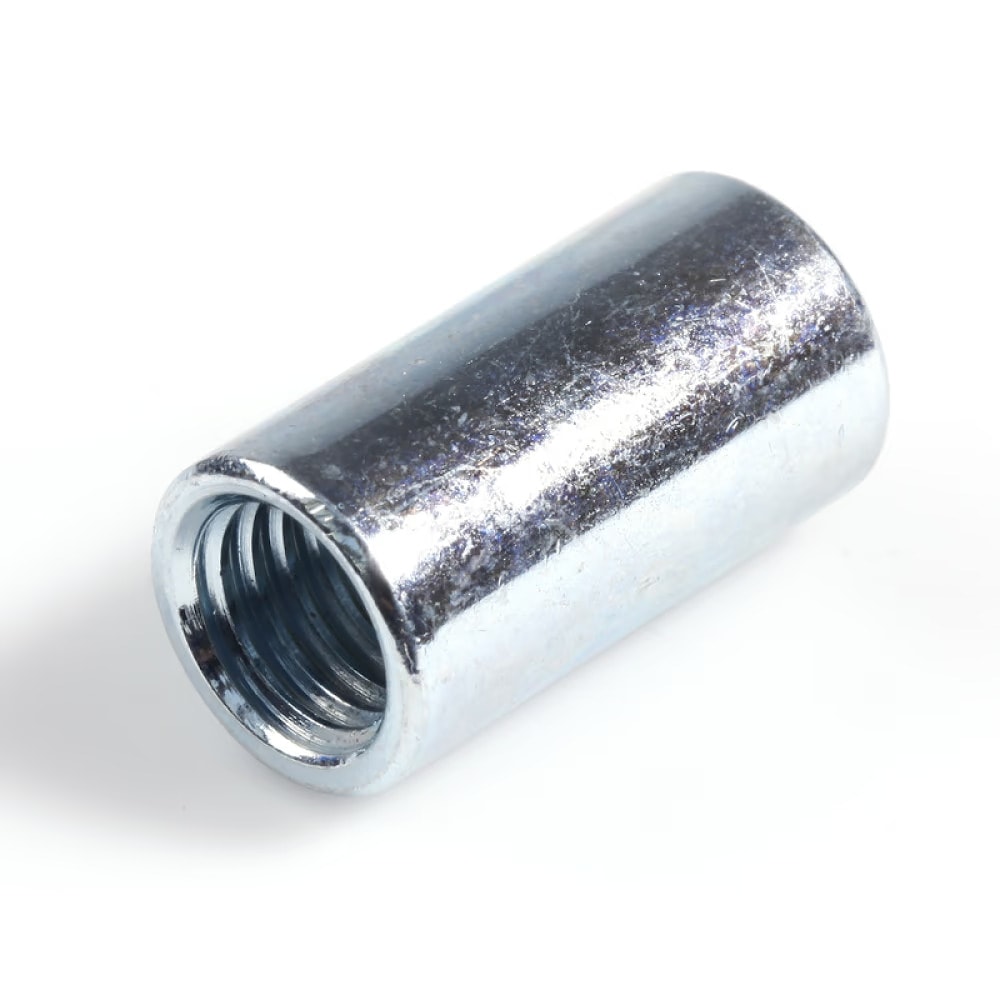

Гайки круглые соединительные для шпильки ART 88088. Диаметр резьбы от М6 до М20. Метрическая резьба с крупным шагом. Варианты материалов: сталь. Варианты покрытий: гальваническое цинкование. Размерный ряд гаек ART 88088 Резьба M6 M8 M10 M12 M16 M20 ...

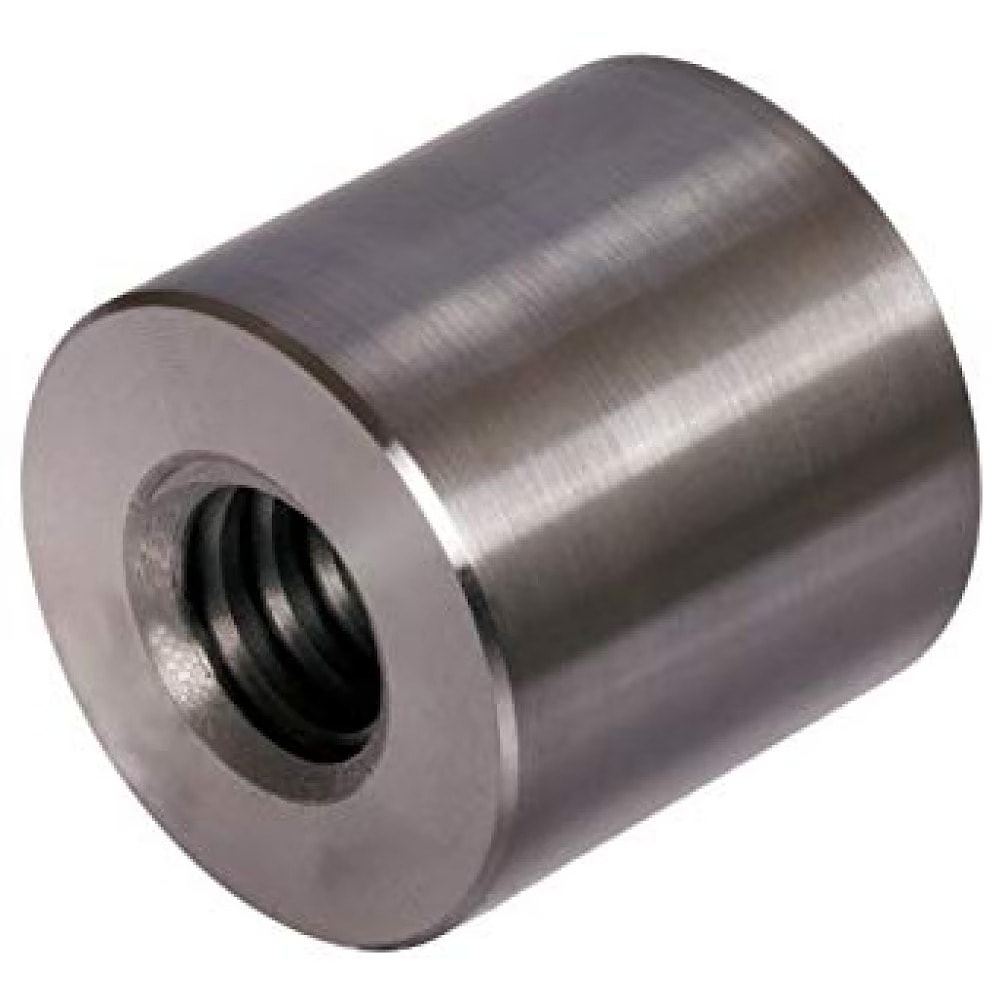

Гайки круглые с трапецеидальной резьбой ART 88089. Диаметр резьбы от Tr 12x3 до Tr 44x7. Трапецеидальная резьба по ГОСТ 24738-81, ISO 2904. Варианты материалов: сталь, сталь коррозионностойкая. Размерный ряд гаек ART 88089 Размеры TR 12x3 TR 14x4 TR ...
Гайки круглые с радиальными отверстиями DIN 1816. Аналоги стандартов: ГОСТ 6393-73. DIN 1816 применяются в машиностроении для фиксации подшипников и втулок на валах совместно с шайбами соответствующих размеров и др. Диаметр резьбы от М12×1.5 до ...
Гайки круглые шлицевые DIN 1804. Аналоги стандартов: ГОСТ 11871-88. DIN 1804 применяются в различных сферах машиностроения для фиксации втулок и подшипников на валах в случаях, когда ограничен доступ к соединению и применение стандартных гаек и ...
Гайки крыльчатые забивные мебельные DIN 1624 (гайки врезные мебельные, гайки забивные мебельные). DIN 1624 применяются в мебельном производстве для создания резьбовых узлов совместно с метрическими болтами, винтами и шпильками соответствующих ...

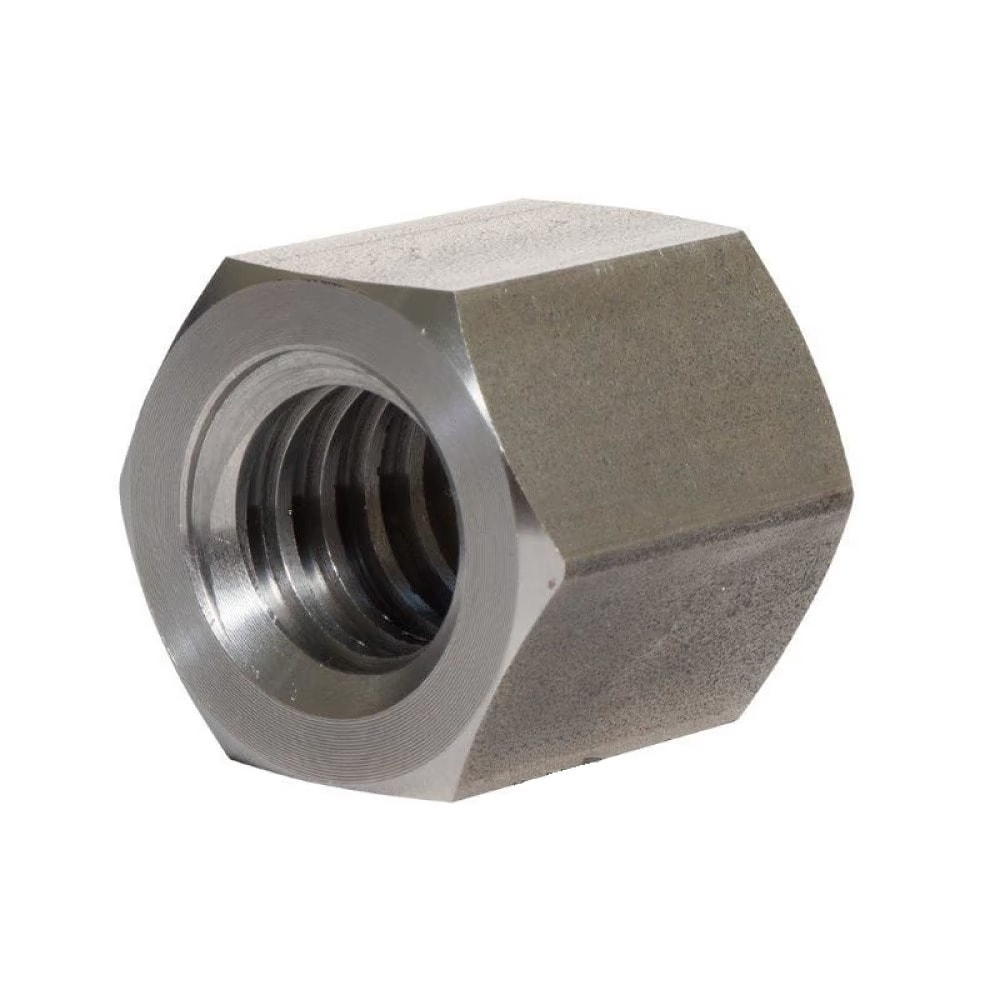

Гайки шестигранные с трапецеидальной резьбой ART 88090. Диаметр резьбы от Tr 16x4 до Tr 30x6. Трапецеидальная резьба по ГОСТ 24738-81, ISO 2904. Варианты материалов: сталь. Размерный ряд гаек ART 88090 Размеры TR 16x4 TR 20x4 TR 24x5 TR 30x6 s 27 30 ...

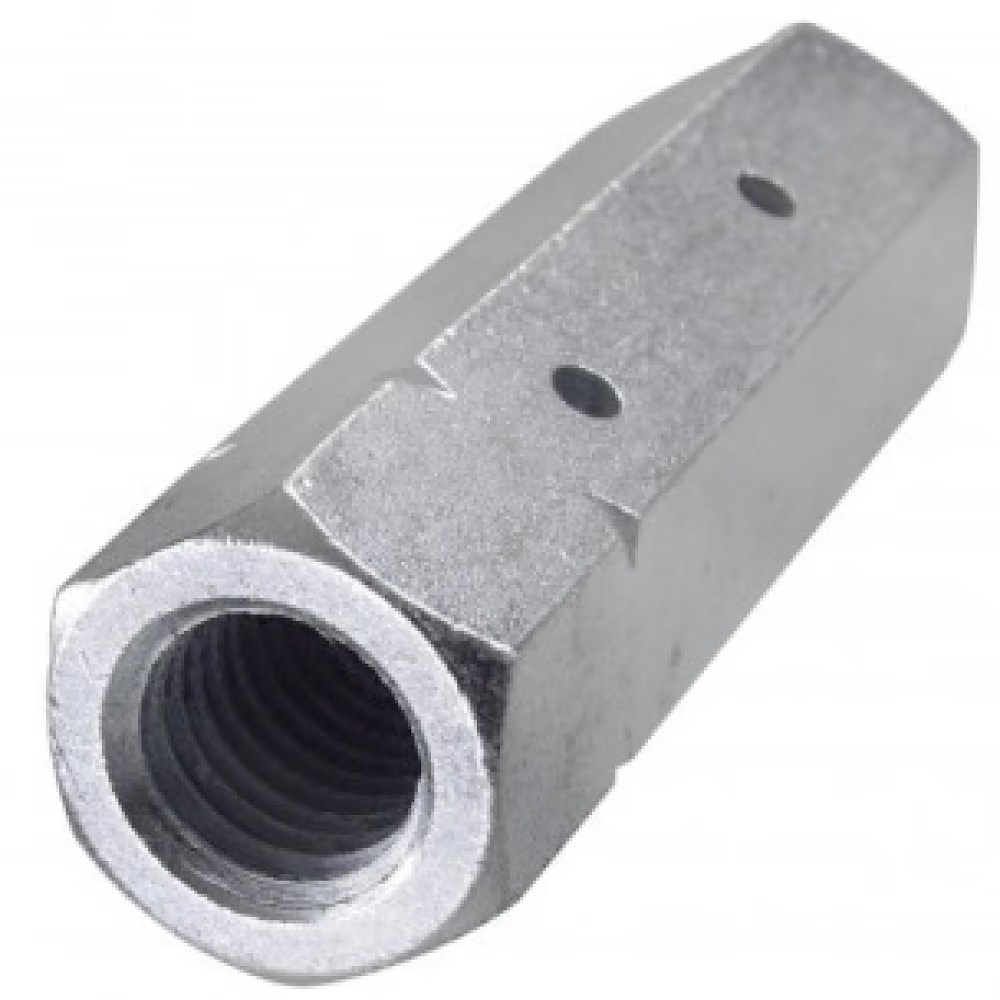

Гайки (муфты) шестигранные стяжные для шпилек DIN 1479 (гайки-муфты стяжные). Гайки шестигранные стяжные DIN 1479 применяются в строительстве для монтажа и регулировки положения навесного оборудования совместно с гайками, шайбами соответствующих ...
