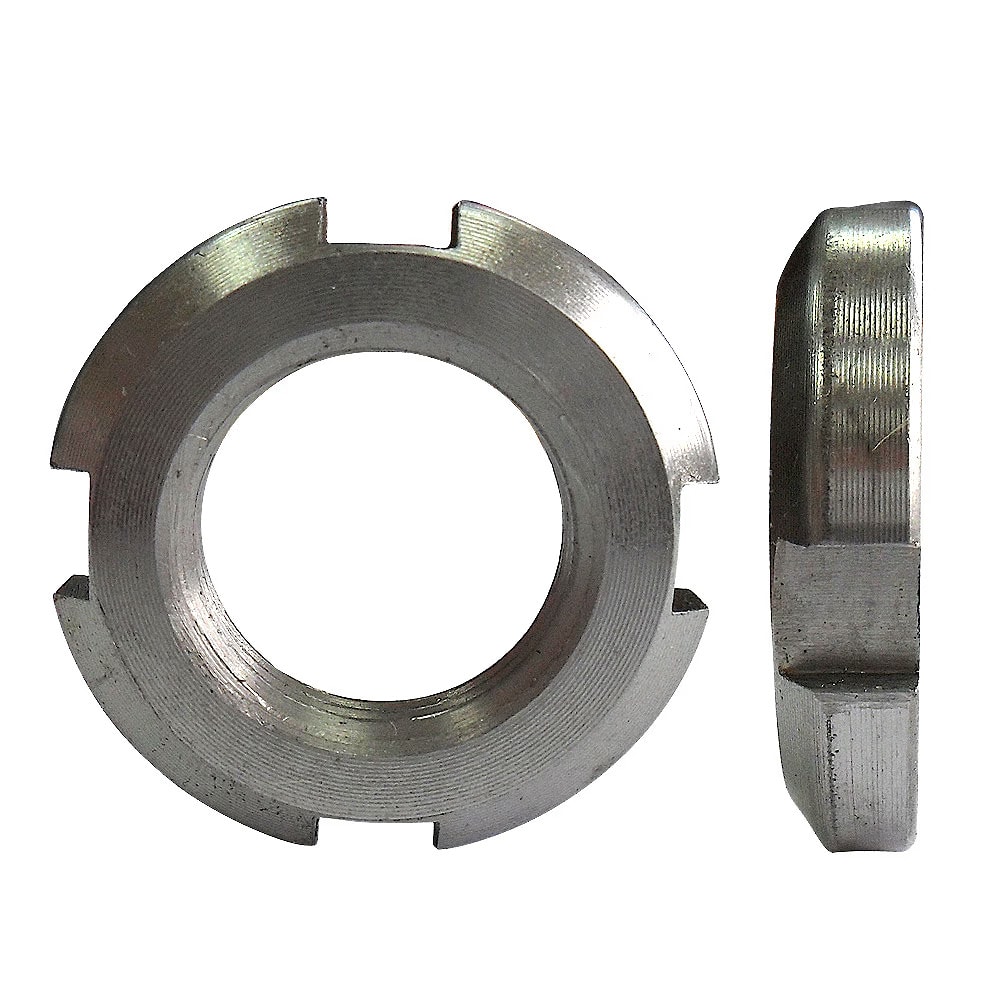

Гайка круглая шлицевая DIN 70852
Гайки круглые шлицевые DIN 70852.
DIN 70852 применяются совместно с шайбой многолапчатой DIN 70952 в различных сферах машиностроения для фиксации подшипников и втулок на валах от осевого смещения.
Монтаж шайбы многолапчатой осуществляется на вал таким образом, чтобы внутренняя лапка попала в продольный паз на валу. Наружные лапки должны быть наклонены в стороны гайки шлицевой. Шлицевая гайка устанавливается фаской к шайбе, осуществляется затяжка гайки и соответствующий осевой натяг в резьбе. Затяжка гайки шлицевой осуществляется с помощью специальных ключей КГЖ. После этого одна или несколько наружных лапок шайбы загибаются в шлицы гайки, за счёт чего и осуществляется её фиксация.
- Диаметр вала от 10 до 90 мм.
- Класс твёрдости гаек шлицевых: 17H.
- Варианты материалов: сталь.
- Варианты покрытий: чёрный / без покрытия / фосфатирование.
Размерный ряд гаек DIN 70852
| Размеры | M10x1 | M12x1.5 | M14x1.5 | M16x1.5 | M18x1.5 | M20x1.5 | M22x1.5 | M24x1.5 |
|---|---|---|---|---|---|---|---|---|
| a | 5 | 6 | 6 | 6 | 6 | 6 | 7 | 7 |
| b | 4.5 | 4.5 | 4.5 | 5.5 | 5.5 | 5.5 | 6.5 | 6.5 |
| c | 1.8 | 1.8 | 1.8 | 2.3 | 2.3 | 2.3 | 2.8 | 2.8 |
| d2 | 20 | 22 | 24 | 28 | 30 | 32 | 36 | 38 |
| d3 | 18 | 18 | 20 | 23 | 25 | 27 | 30 | 32 |
| кол-во шлицев | 4 | 4 | 4 | 4 | 4 | 4.5 | 4.5 | 4.5 |
| для шайбы DIN 70952 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
| Размеры | M26x1.5 | M28x1.5 | M30x1.5 | M32x1.5 | M35x1.5 | M38x1.5 | M40x1.5 | M42x1.5 | M45x1.5 | M48x1.5 |
|---|---|---|---|---|---|---|---|---|---|---|
| a | 7 | 7 | 7 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| b | 6.5 | 6.5 | 6.5 | 7 | 7 | 7 | 7 | 7 | 8 | 8 |
| c | 2.8 | 2.8 | 2.8 | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 |
| d2 | 40 | 42 | 44 | 48 | 50 | 54 | 56 | 60 | 62 | 65 |
| d3 | 34 | 36 | 38 | 41 | 43 | 47 | 49 | 52 | 54 | 57 |
| кол-во шлицев | 4 | 4 | 4 | 4 | 4 | 4.5 | 4.5 | 4.5 | 6 | 6 |
| для шайбы DIN 70952 | 26 | 28 | 30 | 32 | 35 | 38 | 40 | 42 | 45 | 48 |
| Размеры | M50x1.5 | M52x1.5 | M55x1.5 | M60x1.5 | M65x1.5 | M70x1.5 | M75x1.5 | M80x1.5 | M85x1.5 | M90x1.5 | M95x1.5 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| a | 8 | 8 | 8 | 9 | 9 | 9 | 10 | 10 | 10 | 10 | 10 |
| b | 8 | 8 | 8 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 |
| c | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | 4.3 | 4.3 | 4.3 | 4.3 | 4.3 |
| d2 | 68 | 70 | 75 | 80 | 85 | 90 | 95 | 100 | 108 | 112 | 118 |
| d3 | 60 | 62 | 67 | 71 | 76 | 81 | 86 | 91 | 99 | 103 | 109 |
| кол-во шлицев | 6 | 6 | 6 | 6.5 | 6.5 | 6.5 | 6 | 6 | 6 | 6 | 6 |
| для шайбы DIN 70952 | 50 | 52 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 |
