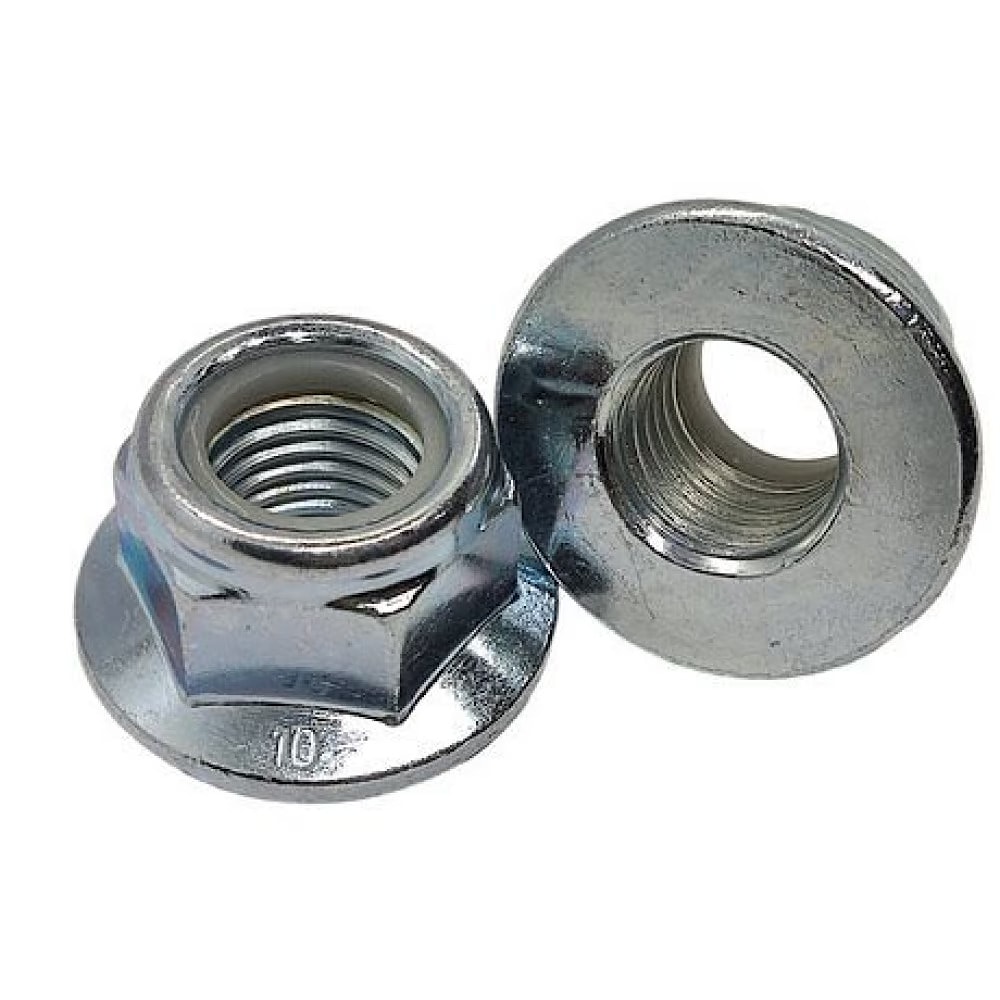

Гайка шестигранная DIN 6926 EN 1663 с фланцем, самоконтрящаяся
Гайки шестигранные самоконтрящиеся с фланцем DIN 6926 (гайки самоконтрящиеся с нейлоновой вставкой и фланцем). Аналоги стандартов: EN 1663, ISO 12125.
DIN 6926 активно применяются в различных сферах машиностроения, автомобилестроения, приборостроения и строительных отраслях для создания болтовых соединений совместно с болтами и шайбами соответствующих размеров и др. Монтаж гаек шестигранных осуществляется с помощью накидных, рожковых ключей или торцевых головок.
Нейлоновая вставка или кольцо является стопорящим элементом. При монтаже гайки на болт резьба болта деформирует нейлоновую вставку, что создаёт повышенное трение в резьбовой паре. Это позволяет применять гайку DIN 6926 для защиты от самоотвинчивания в резьбовых узлах без использования дополнительных пружинных шайб. Температурный диапазон применения: -50 °С … +120 °С. Плоский фланец на корпусе гайки позволяет не применять дополнительные плоские шайбы, что облегчает монтаж.
- Диаметр резьбы от М5 до М16.
- Метрическая резьба с крупным шагом.
- Классы прочности для стальных гаек: 8, 10.
- Классы прочности для гаек из нержавеющих и коррозионно-стойких сталей: А2-50, А4-80.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: гальваническое цинкование.
Размерный ряд гаек DIN 6926
| Размеры | M5 | M6 | M8 | M10 | M12 | M16 |
|---|---|---|---|---|---|---|
| cmin. | 1 | 1.1 | 1.2 | 1.5 | 1.8 | 2.4 |
| dc | 11.8 | 14.2 | 17.9 | 21.8 | 26 | 34.5 |
| hmax. (1663) | 7.1 | 9.1 | 11.1 | 13.5 | 16.1 | 20.3 |
| hmax. (1664) | 6.2 | 7.3 | 9.4 | 11.4 | 13.8 | 18.3 |
| mmin. | 4.7 | 5.7 | 7.6 | 9.6 | 11.6 | 15.3 |
| s | 8 | 10 | 13 | 16 | 18 | 24 |
