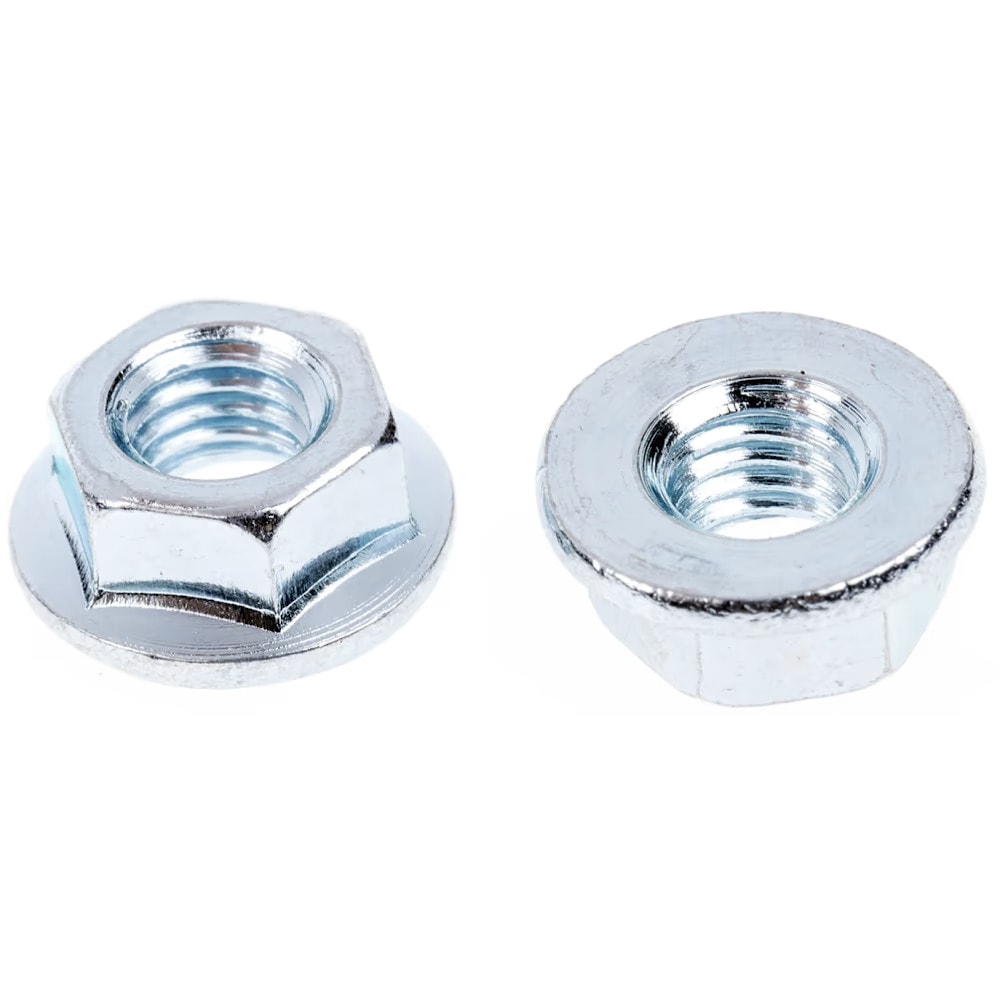

Гайка шестигранная DIN 6923 ISO 4161 c фланцем
Гайки шестигранные с фланцем DIN 6923 (гайки шестигранные с плоским фланцем, гайки шестигранные с плоским фланцем и насечками, гайки шестигранные с плоским фланцем и зубцами). Аналоги стандартов: ISO 4161, ГОСТ Р ИСО 4161-2013, ГОСТ Р 50592-93, EN 1661.
DIN 6923 активно применяются в различных сферах машиностроения, автомобилестроения, приборостроения и строительных отраслях для создания болтовых соединений совместно с болтами соответствующих размеров и др. Монтаж гаек шестигранных осуществляется с помощью накидных, рожковых ключей или торцевых головок. Плоский фланец на гайке позволяет не применять плоские шайбы, что упрощает монтаж резьбового соединения. Плоский фланец с насечками или зубцами используется в качестве стопорящего элемента, что позволяет отказаться от применения пружинных и зубчатых шайб.
- Диаметр резьбы от М4 до М20.
- Метрическая резьба с крупным и мелким шагом.
- Классы прочности для стальных гаек: 8, 10.
- Классы прочности для гаек из нержавеющих и коррозионно-стойких сталей: А2-50, А2-70, А4-70, А4-80.
- Гайки высокопрочные с классом прочности 10 применяются совместно с высокопрочными болтами 10.9.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: гальваническое цинкование.
Гайки шестигранные DIN 6923 выпускаются в ряде модификаций:
- плоский фланец (аналог EN 1661);
- плоский фланец с насечками;
- плоский фланец с зубцами.
Размерный ряд гаек DIN 6923
| Размеры | M4 | M5 | M6 | M8 | M10 | M12 | M16 | M20 |
|---|---|---|---|---|---|---|---|---|
| dc max. | 10 | 11.8 | 14.2 | 17.9 | 21.8 | 26 | 34.5 | 42.8 |
| mmax. | 4.65 | 5 | 6 | 8 | 10 | 12 | 16 | 20 |
| SEN/OIN | 7 | 8 | 10 | 13 | 16/15 | 18 | 24 | 30 |
