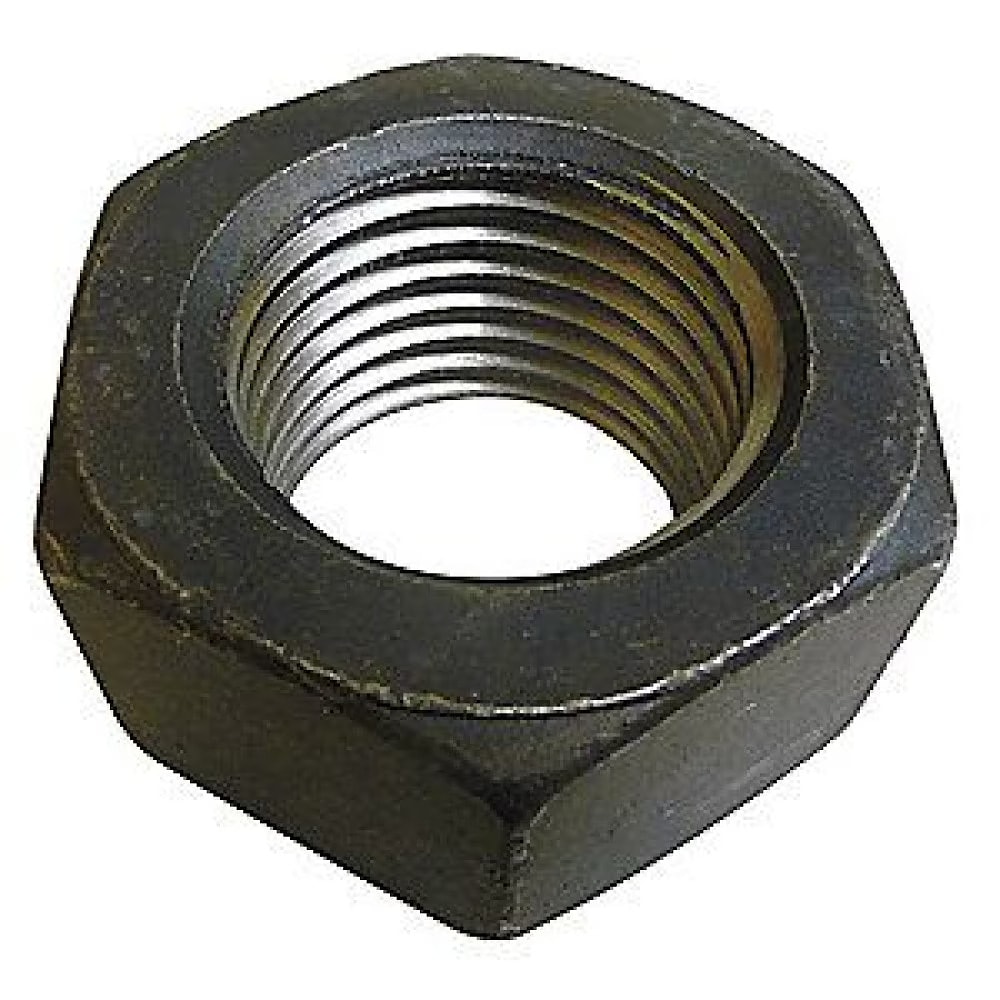

Гайки низкие шестигранные DIN 936 ISO 8675
Гайки шестигранные низкие с метрической и дюймовой резьбой DIN 936. Аналоги стандартов: ISO 4035, ISO 8675, ГОСТ ISO 4035-2014, ГОСТ ISO 8675-2014, ГОСТ 5916-70.
DIN 936 активно применяются в различных сферах машиностроения, автомобилестроения, приборостроения и строительных отраслях для создания болтовых соединений совместно с болтами и шайбами соответствующих размеров и др. Монтаж гаек шестигранных осуществляется с помощью накидных, рожковых ключей или торцевых головок. Применение низкой гайки позволяет уменьшить пространство резьбового узла.
- Диаметр резьбы от М8 до М52.
- Метрическая резьба с крупным и мелким шагом, дюймовая резьба по стандартам UNC, UNF.
- Классы прочности для стальных гаек: 14H, 17H, 22H, 8.
- Классы прочности для гаек из нержавеющих и коррозионно-стойких сталей: А2-50, А4-70.
- Варианты материалов: сталь, сталь коррозионностойкая, латунь.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование, цинковые хлопья.
Гайки шестигранные низкие DIN 936 выпускаются в ряде модификаций:
- метрическая резьба (аналог ISO 4035);
- метрическая резьба, мелкий шаг (аналог ISO 8675);
- метрическая резьба, левая (аналог ISO 4035);
- метрическая резьба, мелкий шаг, левая (аналог ISO 8675);
- дюймовая резьба UNC;
- дюймовая резьба UNF.
Размерный ряд гаек DIN 936
С метрической резьбой:
| Размеры | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 | M10 | M12 | M14 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| mISO/DIN | 1.2 | 1.6 | 1.8 | 2 | 2.2 | 2.7 | 3.2 | 4/5 | 5/6 | 6/7 | 7/8 |
| SISO/DIN | 4 | 5 | 5.5 | 6 | 7 | 8 | 10 | 13 | 16/17 | 18/19 | 21/22 |
| Размеры | M16 | M18 | M20 | M22 | M24 | M26 | M27 | M28 | M30 | M32 |
|---|---|---|---|---|---|---|---|---|---|---|
| mISO/DIN | 8 | 9 | 10/9 | 11/10 | 12/10 | 13/12 | 13.5/12 | 14/12 | 15/12 | 16/14 |
| SISO/DIN | 24 | 27 | 30 | 34/32 | 36 | 41 | 41 | 41 | 46 | 50 |
| Размеры | M33 | M35 | M36 | M38 | M39 | M40 | M42 | M45 | M48 | M50 | M52 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| mISO/DIN | 16.5/14 | 17.5/14 | 18/14 | 19/16 | 19.5/16 | 20/16 | 21/16 | 22.5/18 | 24/18 | 25/20 | 26/20 |
| SISO/DIN | 50 | 55 | 55 | 60 | 60 | 60 | 65 | 70 | 75 | 75 | 80 |
С дюймовой резьбой:
| Размеры | 1/4 | 5/16 | 3/8 | 7/16 | 1/2 | 9/16 | 5/8 | 3/4 | 7/8 | 1 | 1⅛ | 1¼ | 1½ | 1¾ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| s | 7/16 | 1/2 | 9/16 | 11/16 | 3/4 | 7/8 | 15/16 | 1⅛ | 15/16 | 1½ | 1¹¹/₁₆ | 1⅞ | 2¼ | 2⅝ |
| m | 0.163 | 0.195 | 0.227 | 0.260 | 0.323 | 0.324 | 0.387 | 0.446 | 0.510 | 0.575 | 0.639 | 0.751 | 0.880 | 1.009 |
