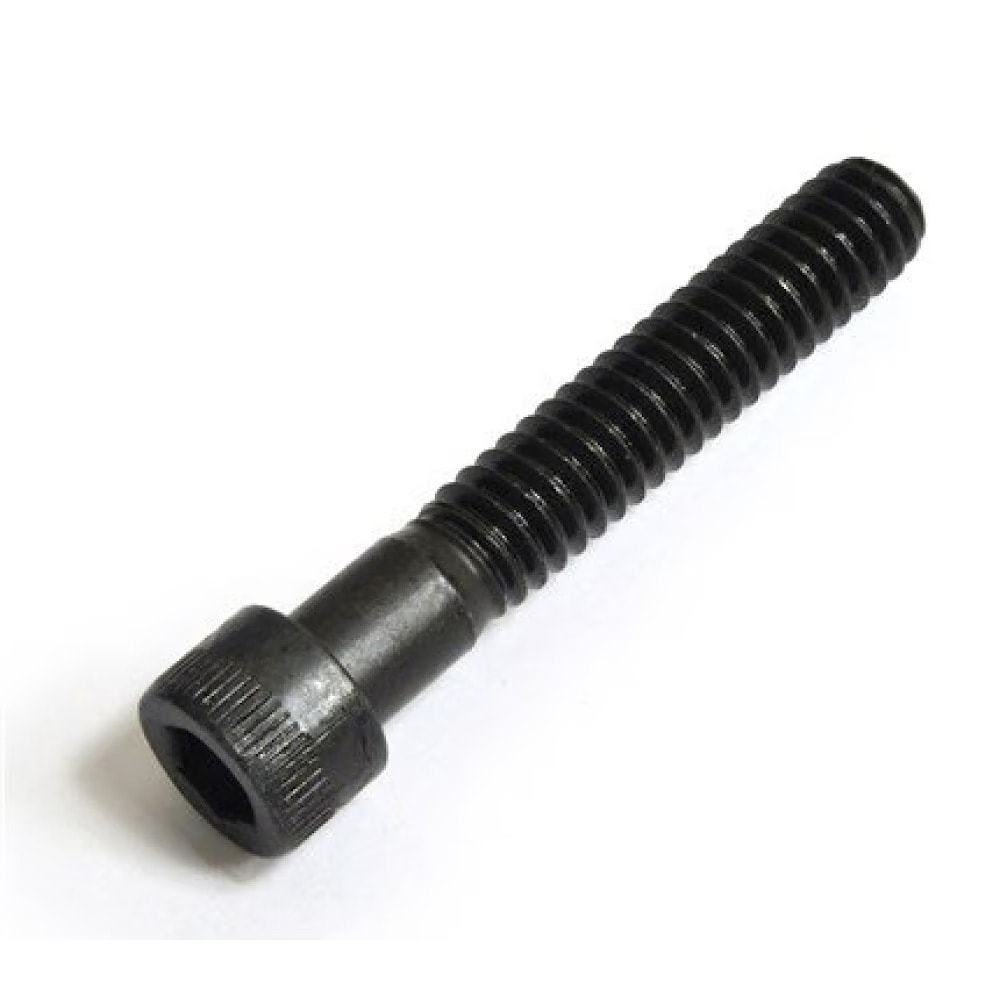

Винты DIN 912 с цилиндрической головкой и внутренним шестигранником
Винты высокопрочные с цилиндрической головкой и внутренним шестигранником DIN 912 (винты высокопрочные с цилиндрической головкой и внутренним шестигранником или приводом TORX, с полной или неполной метрической резьбой). Аналоги стандартов: ISO 4762, ISO 12474, ISO 14579, ГОСТ Р ИСО 4762-2012, ГОСТ Р ИСО 12474-2012, ГОСТ Р ИСО 14579-2009, ГОСТ 11738-84.
DIN 912 активно применяются как в различных сферах машиностроения, автомобилестроения и приборостроения, так и при сборке и изготовлении мебели, а также в строительных отраслях совместно с гайками, шайбами соответствующих размеров и др. Внутренний шестигранник значительно облегчает монтаж, для затягивания винта необходим шестигранный ключ по ГОСТ 11737-93/ISO 2936/DIN 911. В производстве мебели такие винты применяются из-за эстетичности соединений и удобства монтажа.
- Диаметр резьбы от М3 до М56, длина от 4 до 600 мм.
- Метрическая резьба с крупным и мелким шагом, дюймовая резьба по стандартам UNC и UNF.
- Классы прочности для стальных винтов: 8.8, 10.9, 12.9.
- Классы прочности для винтов из нержавеющих и коррозионно-стойких сталей: А2-50, А2-70, А4-70, А4-80.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование, цинковые хлопья, жёлтое пассивирование.
Винты с цилиндрической головкой DIN 912 выпускаются в целом ряде модификаций:
- метрическая резьба (аналог ISO 4762);
- резьба метрическая, мелкий шаг (аналог ISO 12474);
- полная резьба (аналог ISO 4762);
- привод TORX (аналог ISO 14579);
- резьба дюймовая UNC;
- резьба дюймовая UNF
Размерный ряд винтов DIN 912
С метрической резьбой:
| Размеры | M1.4 | M1.6 | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| dk | 2.6 | 3 | 3.8 | 4.5 | 5.5 | 7 | 8.5 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 |
| k | 1.4 | 1.6 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| привод s | 1.3 | 1.5 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 14 | 17 |
| привод TX | - | - | 6 | 8 | 10 | 20 | 25 | 30 | 45 | - | - | - | 55 | 60 | 70 |
| b | 14 | 15 | 16 | 17 | 18 | 20 | 22 | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 |
| Размеры | M22 | M24 | M27 | M30 | M33 | M36 | M39 | M42 | M45 | M48 | M52 | M56 | M64 | M72 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| dk | 33 | 36 | 40 | 45 | 50 | 54 | 58 | 63 | 68 | 72 | 78 | 84 | 96 | 108 |
| k | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 45 | 48 | 52 | 56 | 64 | 72 |
| привод s | 19 | 19 | 22 | 24 | - | 27 | 27 | 32 | 36 | 36 | 36 | 41 | 46 | 55 |
| привод TX | 80 | 90 | - | - | - | - | - | - | - | - | - | - | - | - |
| b | 56 | 60 | 66 | 72 | 78 | 84 | 90 | 96 | 102 | 108 | 116 | 124 | 140 | 156 |
С дюймовой резьбой:
| Размеры | #2 | #4 | #5 | #6 | #8 | #10 | 1/4 | 5/16 | 3/8 | 1/2 | 5/8 | 7/8 | 1 | 1¼ | 1½ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | 0.086 | 0.112 | 0.125 | 0.138 | 0.164 | 0.190 | 0.250 | 0.3125 | 0.375 | 0.500 | 0.625 | 0.875 | 1.000 | 1.250 | 1.500 |
| dk | 0.140 | 0.183 | 0.205 | 0.226 | 0.270 | 0.312 | 0.375 | 0.469 | 0.562 | 0.750 | 0.938 | 1.312 | 1.500 | 1.875 | 2.250 |
| k | 0.086 | 0.112 | 0.125 | 0.138 | 0.164 | 0.190 | 0.250 | 0.312 | 0.375 | 0.500 | 0.625 | 0.875 | 1.000 | 1.250 | 1.500 |
| s | 5/64 | 3/32 | 3/32 | 7/64 | 9/64 | 5/32 | 3/16 | 1/4 | 5/16 | 3/8 | 1/2 | 3/4 | 3/4 | 7/8 | 1 |
| b | 0.62 | 0.75 | 0.75 | 0.75 | 0.88 | 0.88 | 1.00 | 1.12 | 1.25 | 1.50 | 1.75 | 2.25 | 2.50 | 3.12 | 3.75 |
