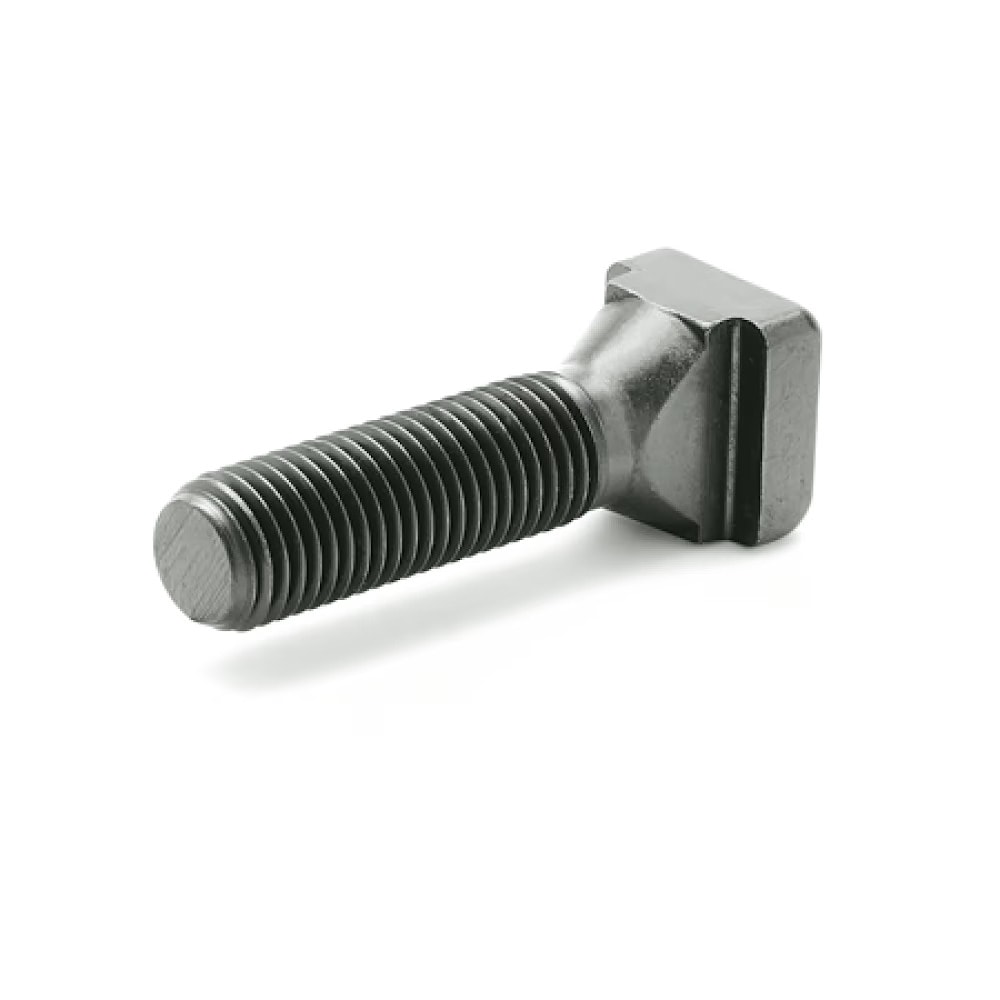

Винты DIN 787 ISO 299 для Т-образных пазов
Винты высокопрочные для Т-образных пазов DIN 787. Аналоги стандартов: ISO 299.
DIN 787 применяются в станочных приспособлениях для соединения деталей и агрегатов в производственных станках совместно с гайками, шайбами соответствующих размеров и др.
- Диаметр резьбы от М8 до М24.
- Метрическая резьба с крупным шагом.
- Класс прочности для стальных винтов: 8.8.
- Варианты материалов: сталь.
- Варианты покрытий: чёрный / без покрытия / фосфатирование.
Размерный ряд винтов DIN 787
| Размеры | M8 | M10 | M12 | M16 |
|---|---|---|---|---|
| amax | 7.7 | 9.7 | 11.7 | 15.7 |
| l | 32/40/50/65/80 | 32/40/50/65/100 | 40/50/65/80/100/125/200/250/320 | 65/80/10/125/160/200/250 |
| b | 20/30/35/40/45 | 20/30/35/40/60 | 30/35/40/50/60/70/100/120/120 | 40/50/60/70/80/100/120 |
| e1 / d2 | 13/16 | 15/20 | 18/25 | 25 |
| f | 1.6 | 1.6 | 2.5 | 2.5 |
| k | 6 | 6 | 7 | 9 |
| для паза | 8 | 10 | 12 | 16 |
| Размеры | M16 | M20 | M24 | M24 |
|---|---|---|---|---|
| amax | 17.7 | 19.7 | 23.7 | 27.7 |
| l | 65/80/100/125/160/200/250 | 65/80/100/125/160/200/250/320/400 | 100/160/250/315 | 100/160/250/315 |
| b | 40/50/60/70/80/100/120 | 40/50/60/70/80/100/120/120/120 | 60/80/120/120 | 60/80/120/120 |
| e1 / d2 | 25 | 32 | 40 | 44 |
| f | 2.5 | 2.5 | (4) | 4 |
| k | 9 | 12 | 16 | 18 |
| для паза | 18 | 20 | 24 | 28 |
