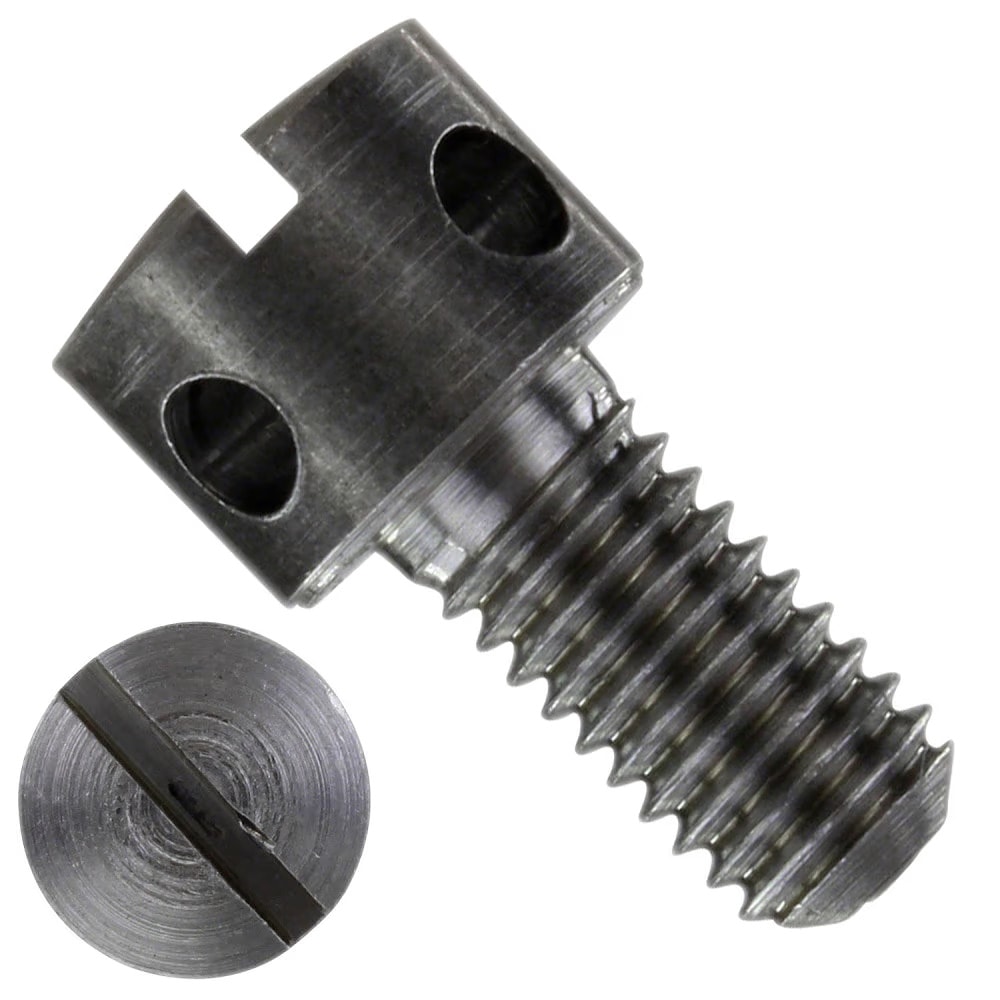

Винты DIN 404 с цилиндрической головкой с отверстиями и прямым шлицем
Винты с цилиндрической головкой и радиальными отверстиями DIN 404 (винты с цилиндрической головкой и прямым шлицем, пломбировочные; винты пломбировочные).
DIN 404 применяются в приборостроении для опломбировки электрощитов совместно с гайками, шайбами соответствующих размеров и др.
- Диаметр резьбы от М3 до М6, длина от 4 до 30 мм.
- Метрическая резьба с крупным шагом.
- Класс прочности для стальных винтов: 5.8.
- Классы прочности для винтов из нержавеющих и коррозионно-стойких сталей: А1-50.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: чёрный / без покрытия, гальваническое цинкование.

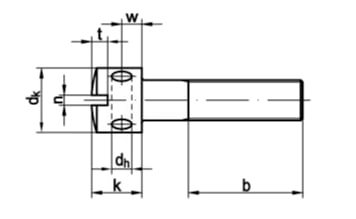

Размерный ряд винтов DIN 404
| Размеры | M3 | M4 | M5 | M6 |
|---|---|---|---|---|
| φ dk | 5.5 | 7 | 8.5 | 10 |
| k | 4 | 5 | 6.5 | 8 |
| n | 0.8 | 1 | 1.2 | 1.6 |
| tmin. | 1 | 1.4 | 1.7 | 2.2 |
| φ dh | 1.5 | 2 | 2.5 | 3 |
| w | 1.5 | 2 | 2.5 | 3.5 |
| b | 19 | 22 | 25 | 28 |
