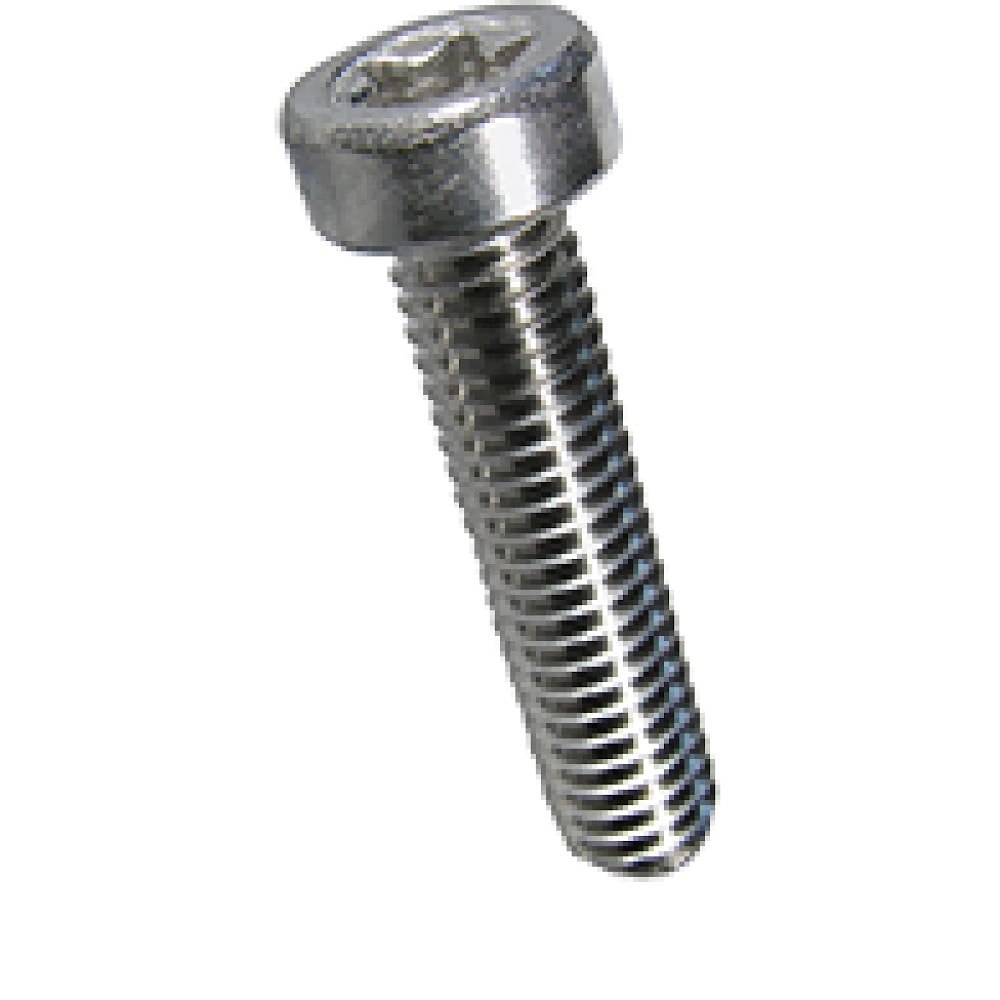

Винты DIN 7984 с низкой цилиндрической головкой и внутренним шестигранником
Винты высокопрочные с низкой цилиндрической головкой и внутренним шестигранником DIN 7984 (винты высокопрочные с низкой цилиндрической головкой и внутренним шестигранником или приводом TORX, с неполной метрической резьбой). Аналоги стандартов: ISO 14580, ГОСТ Р ИСО 14580-2012, ГОСТ 11738-84.
DIN 7984 активно применяются как в различных сферах машиностроения, автомобилестроения и приборостроения, так и при сборке и изготовлении мебели, а также в строительных отраслях совместно с гайками, шайбами соответствующих размеров и др. Внутренний шестигранник значительно облегчает монтаж, для затягивания винта необходим шестигранный ключ по ГОСТ 11737-93/ISO 2936/DIN 911 или привод Torx. Низкая цилиндрическая головка позволяет применять винт в неглубоких пазах. В производстве мебели такие винты применяются из-за эстетичности соединений и удобства монтажа.
- Диаметр резьбы от М3 до М24, длина от 5 до 120 мм.
- Метрическая резьба с крупным шагом.
- Классы прочности для стальных винтов: 8.8, 10.9 (уменьшенные нагрузочные способности из-за высоты головки).
- Классы прочности для винтов из нержавеющих и коррозионно-стойких сталей: А2-50, А4-70.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование.
Винты с цилиндрической головкой DIN 7984 выпускаются в ряде модификаций:
- привод внутренний шестигранник;
- привод TORX (аналог ISO 14580).

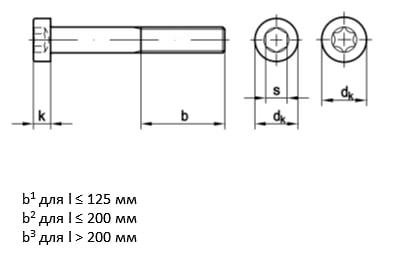

Размерный ряд винтов DIN 7984
| Размеры | M3 | M4 | M5 | M6 | M8 |
|---|---|---|---|---|---|
| dk | 5.5 | 7 | 8.5 | 10 | 13 |
| k | 2 | 2.5 | 3.5 | 4 | 5 |
| привод S | 2 | 2.5 | 3 | 4 | 5 |
| привод TX | 10 | 20 | 25 | 30 | 40 |
| b1 | 12 | 14 | 16 | 18 | 22 |
| b2 | - | - | - | - | 28 |
| b3 | - | - | - | - | - |
| Размеры | M10 | M12 | M16 | M20 | M24 |
|---|---|---|---|---|---|
| dk | 16 | 18 | 24 | 30 | 36 |
| k | 6 | 7 | 9 | 11 | 13 |
| привод S | 7 | 8 | 12 | 14 | 17 |
| привод TX | 50 | - | - | - | - |
| b1 | 26 | 30 | 38 | 46 | 54 |
| b2 | 32 | 36 | 44 | 52 | 60 |
| b3 | - | - | 57 | 65 | 73 |
