Винты резьбонарезающие DIN 7513

Винты резьбонарезающие DIN 7513

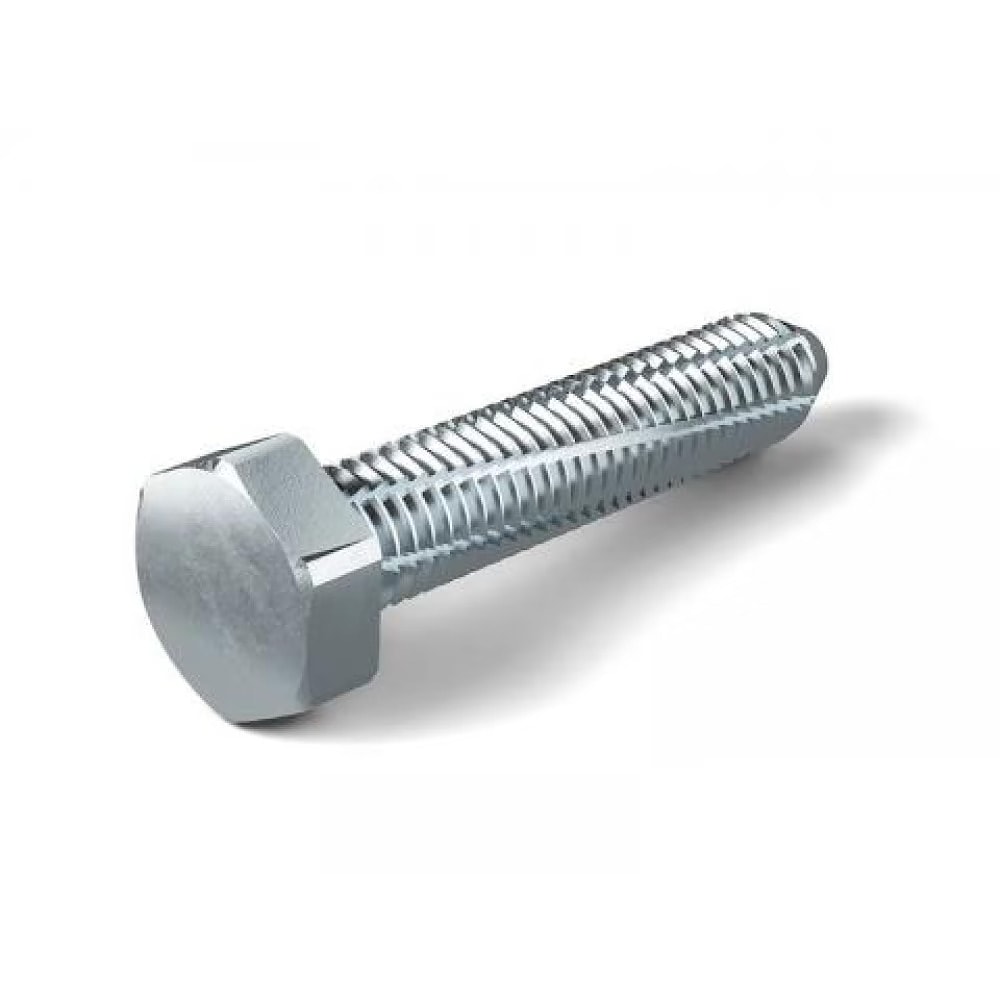

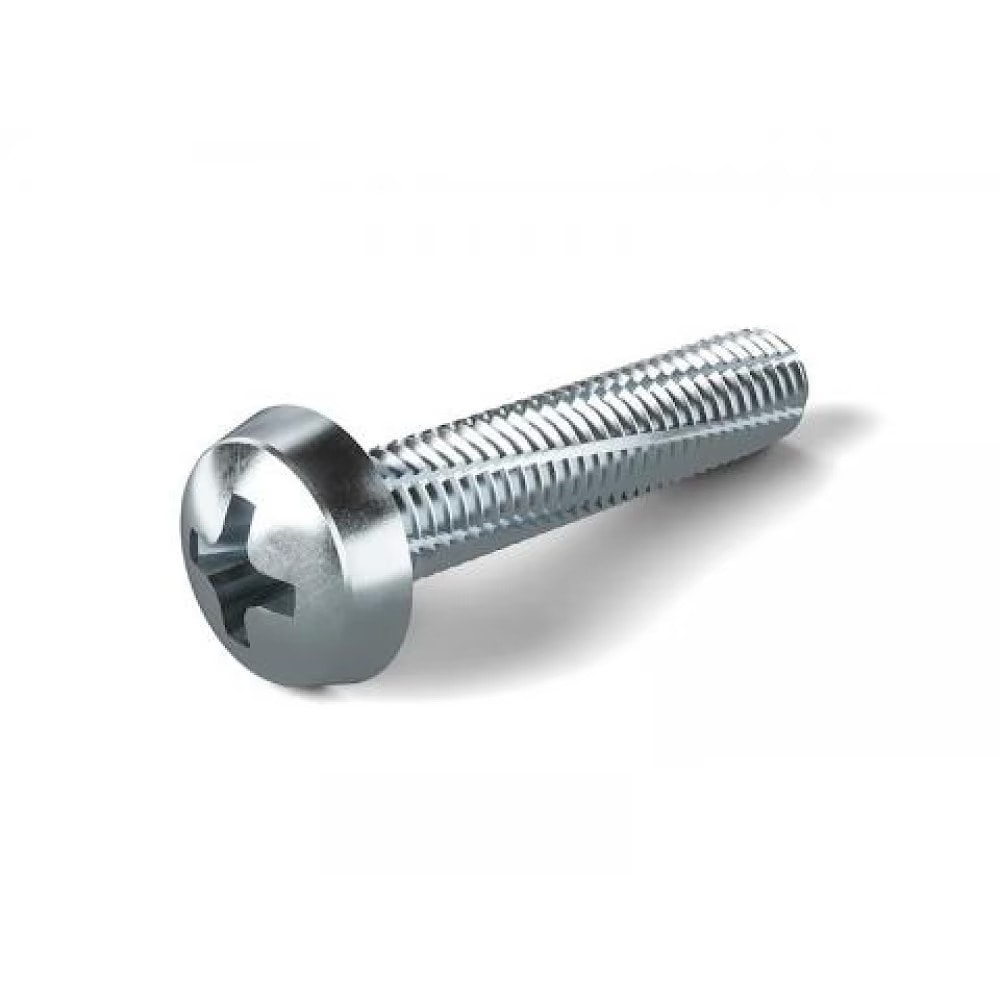

Винты резьбонарезающие высокопрочные DIN 7513 (винты самонарезающие с шестигранной или цилиндрической головкой).

DIN 7513 активно применяются в различных сферах машиностроения и строительства для создания винтовых соединений в металле или пластике совместно с гайками, шайбами соответствующих размеров и др. Применение винтов DIN 7513 позволяет отказаться от операции нарезания внутренней резьбы. Для монтажа винтов необходимо только просверлить отверстие. При монтаже винт самостоятельно нарезает метрическую резьбу, используя винтовые насечки вдоль стержня винта.

  • Диаметр резьбы от М3 до М8, длина от 6 до 50 мм.
  • Метрическая резьба с крупным шагом.
  • Варианты материалов: сталь.
  • Варианты покрытий: гальваническое цинкование.

Размерный ряд винтов DIN 7513

Размеры M4 M5 M6 M8
S ISO/DIN781013
K ISO/DIN2,83,545,3
диаметр отверстия мм3,64,55,57,4
толщина пластины* мм4568
момент затяжки* Нм2,14,27,217
разрушающая осевая нагрузка* Н7 00011 40016 00029 000

Размеры M3 M4 M5 M6 M8
dk max. ISO/DIN6,0/5,578,51013
kISO/DIN22,63,33,95,0
nISO/DIN0,81,21,21,62,0/1,6
tmin. ISO/DIN0,851,11,31,62,0/1,6
диаметр отверстия мм2,73,64,55,57,4
толщина пластины* мм34568
момент затяжки* Нм0,92,14,27,217
разрушающая осевая нагрузка* Н4 0007 00011 40016 00029 000
  • Данные по толщине пластины, моменту затяжки и разрушающей нагрузке даны для материала с твердостью 110... 130 НВ




Если вы хотите купить винты резьбонарезающие DIN 7513 , вы можете:



Ещё из раздела Винты высокопрочные

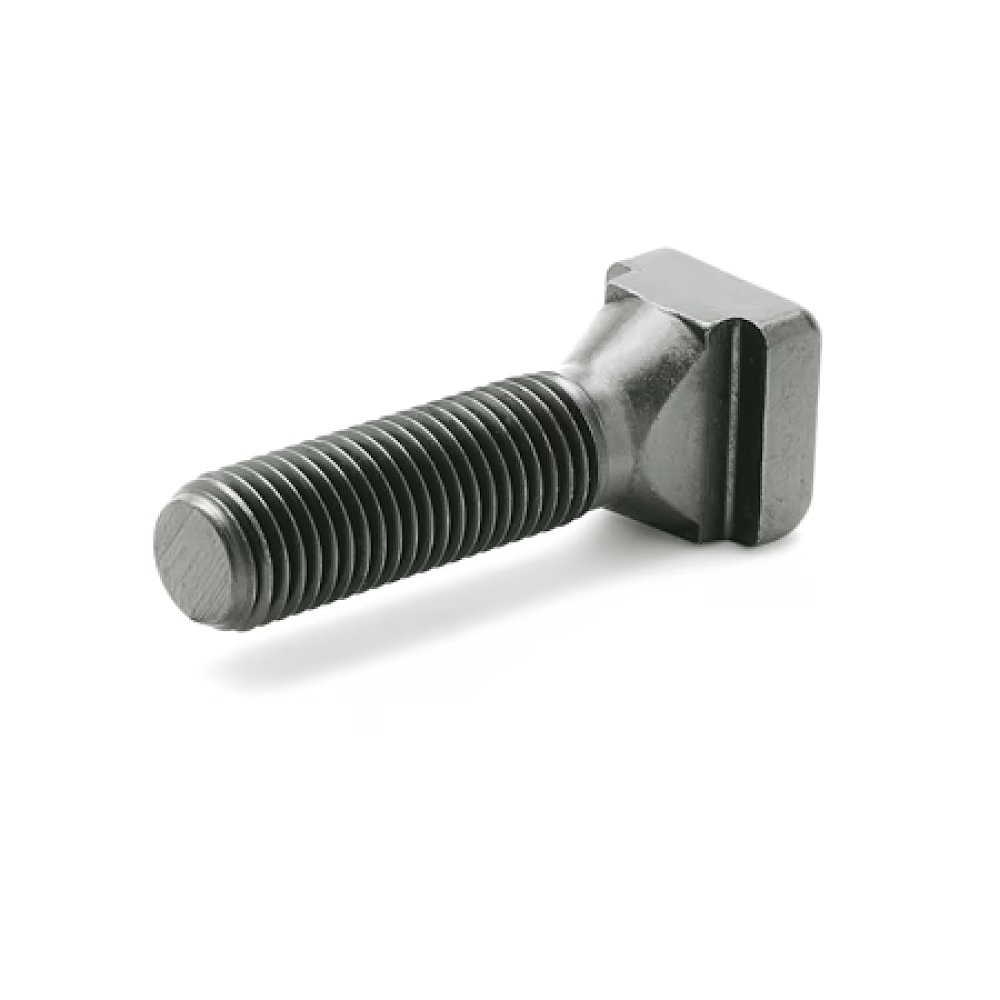

Винты DIN 787 ISO 299 для Т-образных пазов
