Винты резьбонакатные DIN 7500
Винты самонарезающие резьбонакатные DIN 7500 (винты резьбовыдавливающие Taptite).
DIN 7500 активно применяются в различных сферах машиностроения и строительства для создания винтовых соединений совместно с гайками, шайбами соответствующих размеров и др. Применение винтов DIN 7500 позволяет отказаться от операции нарезания внутренней резьбы. Для монтажа винтов необходимо только просверлить отверстие. При монтаже винт самостоятельно выдавливает метрическую резьбу, используя специально подготовленную часть рабочего стержня, и не оставляя металлических стружек внутри соединения.
- Диаметр резьбы от М3 до М8, длина от 4 до 60 мм.
- Метрическая резьба с крупным шагом.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: гальваническое цинкование.
Винты самонарезающие резьбонакатные DIN 7500 выпускаются в ряде модификаций:

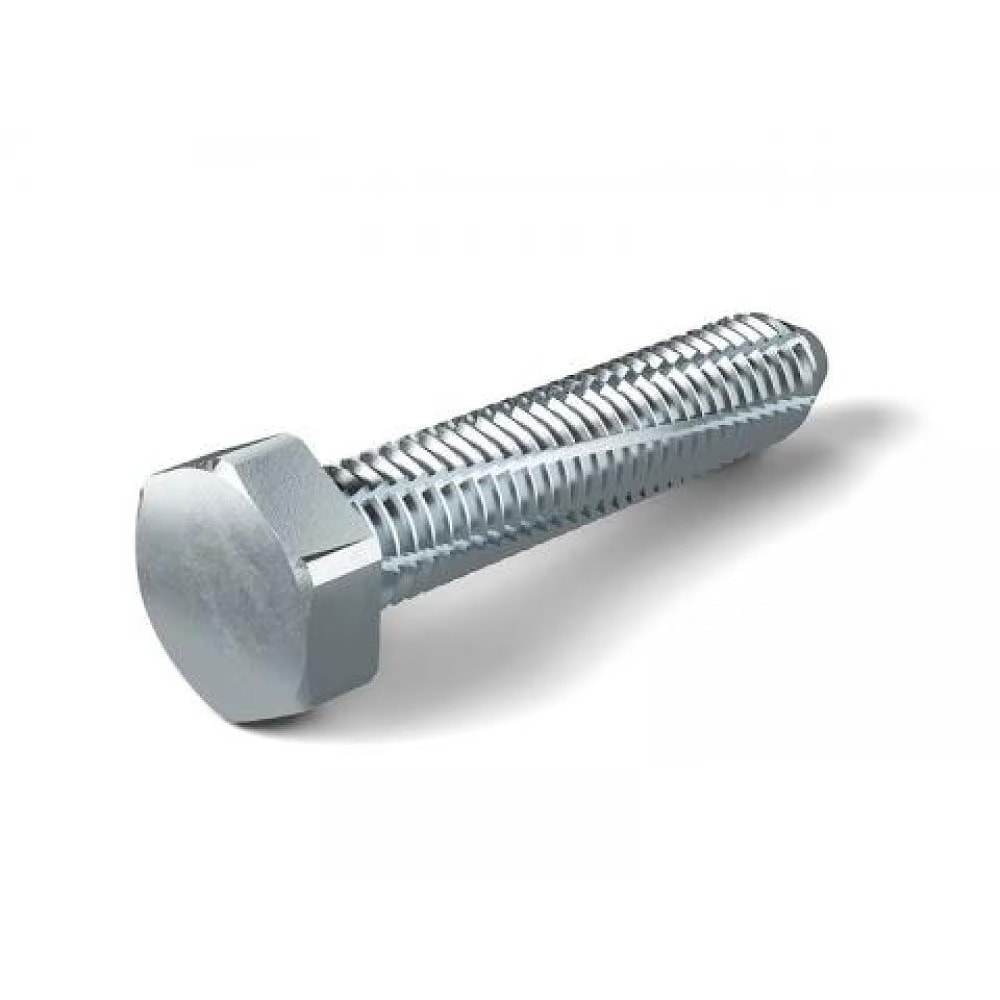

- шестигранная головка с фланцем, форма D/DE (аналог DIN 6921 / ISO 4162);
- цилиндрическая головка с внутренним шестигранником, форма E/EE (аналог DIN 912 / ISO 4762);

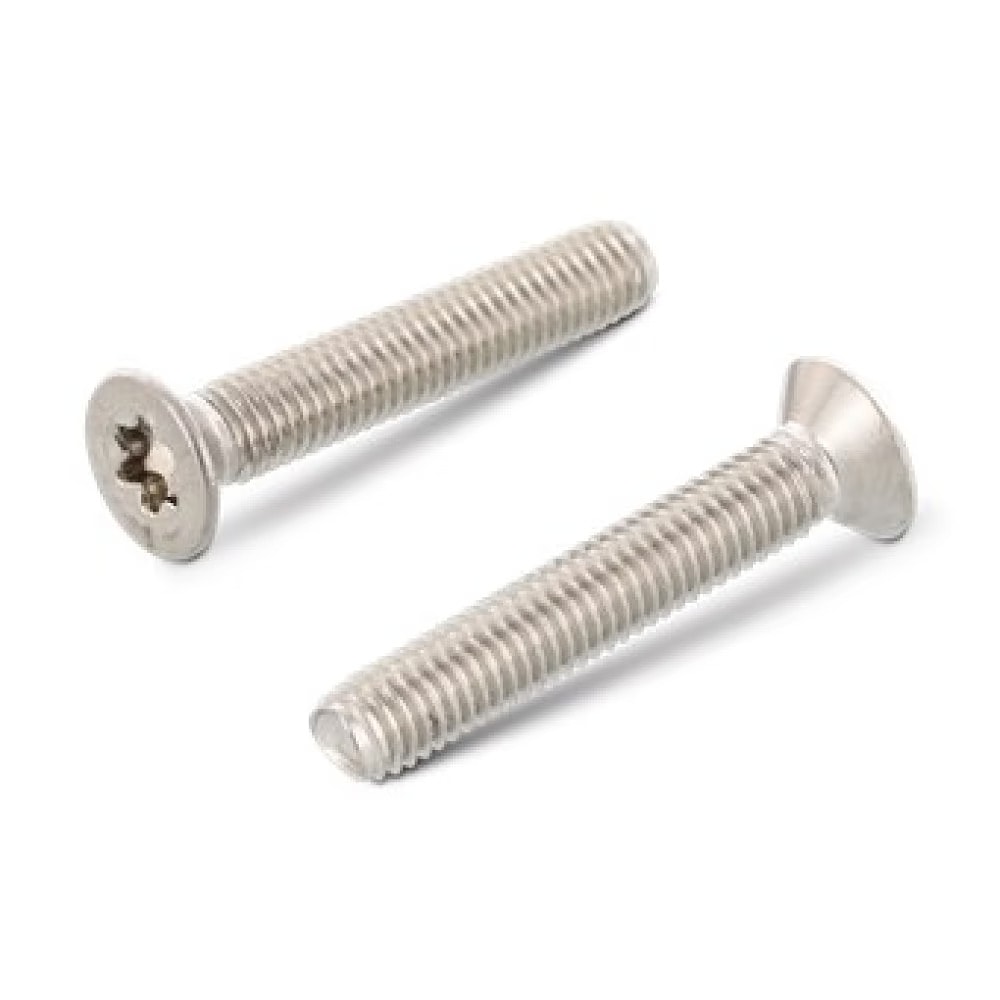

- потайная головка с приводом PZ, форма M (аналог DIN 965 / ISO 7046);
- потайная головка с приводом Torx, форма M (аналог DIN 965 / ISO 14581);
- полукруглая головка с приводом PZ, форма C/CE (аналог DIN 7985 / ISO 7045);
- полукруглая головка с приводом Torx, форма C/PE (аналог DIN 7985 / ISO 14583).
Размерный ряд винтов DIN 7500

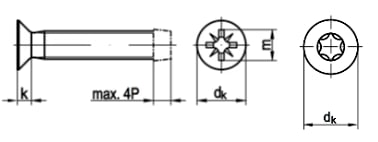

DIN 7500 M
| Размеры | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 |
|---|---|---|---|---|---|---|---|---|
| dk max. DIN/ISO | 3.8 | 4.7 | 5.6/5.5 | 6.5/7.3 | 7.5/8.4 | 9.2/9.3 | 11/11.3 | 14.5/15.8 |
| kmax. DIN/ISO | 1.2 | 1.5 | 1.65 | 1.93/2.35 | 2.2/2.7 | 2.5/2.7 | 3/3.3 | 4/4.65 |
| Привод TX | TX6 | TX8 | TX10 | TX15 | TX20 | TX25 | TX30 | TX45 |
| Привод PZ | 1 | 1 | 1 | 2 | 2 | 2 | 3 | 4 |
DIN 7500 E
| Размеры | M4 | M5 | M6 | M8 |
|---|---|---|---|---|
| dK max. | 7 | 8.5 | 10 | 13 |
| kmax. | 4 | 5 | 6 | 8 |
| s | 2.5 | 3 | 4 | 5 |
Диаметры сверления отверстий для стали твёрдостью до 130НВ (предел прочности 430 Н/мм²) и алюминия (для винтов из нержавеющей стали):
| M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 | |
|---|---|---|---|---|---|---|---|---|
| Толщина материала, max. | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 5.0 | 6.0 | 8.0 |
| Диаметр отверстия | 1.8 | 2.3 | 2.75 | 3.20 | 3.65 | 4.6 | 5.5 | 7.4 |
