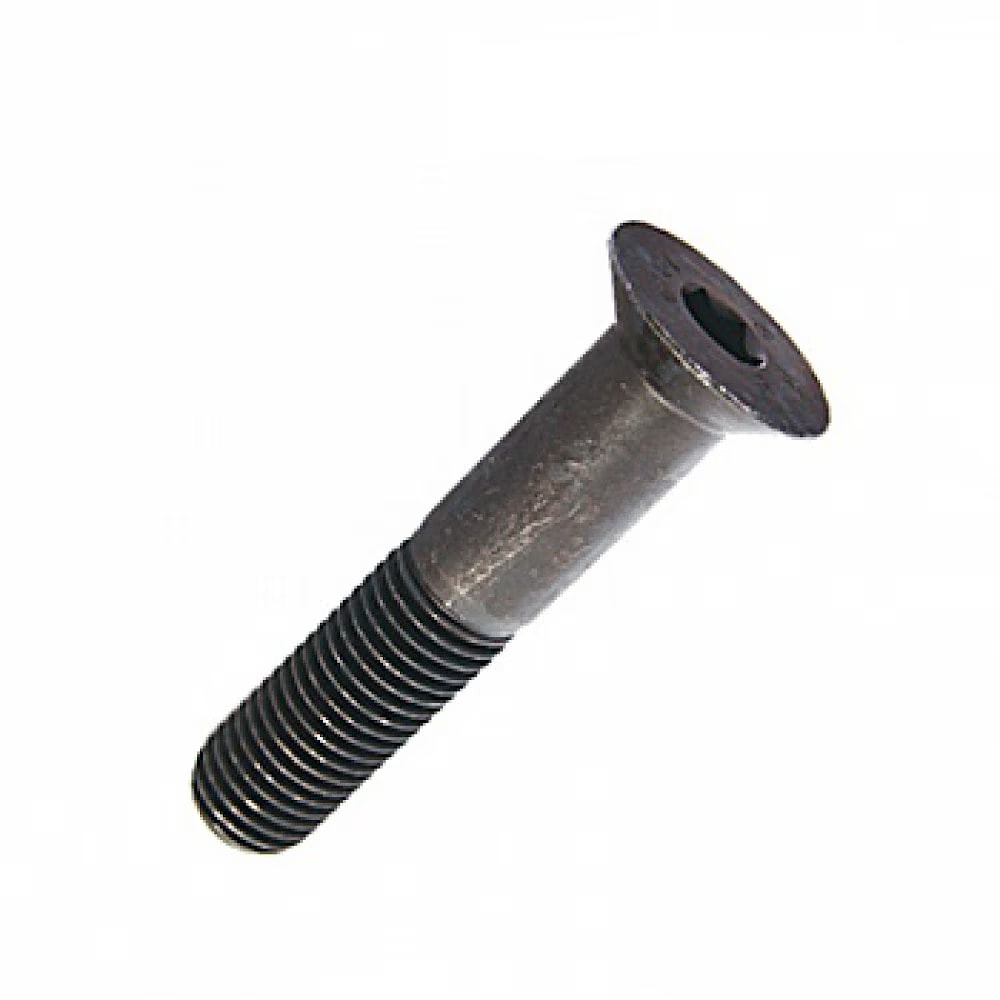

Винты DIN 7991 с потайной головкой
Винты высокопрочные с потайной головкой DIN 7991 (винты высокопрочные с потайной головкой, полной или неполной метрической резьбой, углублением под шестигранный ключ или Torx). Аналоги стандартов: ISO 10642, ГОСТ Р ИСО 10642-2012.
DIN 7991 применяются для создания винтовых соединений в машиностроении, приборостроении и строительных отраслях совместно с гайками, шайбами соответствующих размеров и др. Для затяжки винта применяются ключи шестигранные по ГОСТ 11737-93/ISO 2936/DIN 911 или с приводом Torx. Углубление под шестигранный привод или Torx позволяет прикладывать значительные нагрузки при затяжке винтов, а также имеет эстетичный внешний вид.
- Диаметр резьбы от М3 до М24, длина от 5 до 240 мм.
- Метрическая резьба с крупным шагом.
- Классы прочности для стальных винтов: 8.8, 10.9, 12.9.
- Классы прочности для винтов из нержавеющих и коррозионно-стойких сталей: А2-50, А4-70.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование, цинковые хлопья.
Винты высокопрочные с потайной головкой DIN 7991 выпускаются в ряде модификаций:
- привод внутренний шестигранник (аналог ISO 10642);
- привод Torx.
Размерный ряд винтов DIN 7991

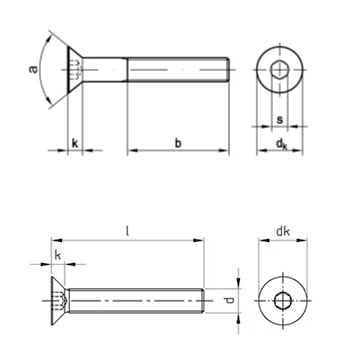

DIN 7991 ISO 10642
| Размеры | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 |
|---|---|---|---|---|---|---|---|
| dk DIN/ISO | 4 | 5 | 6/6.72 | 8/8.96 | 10/11.2 | 12/13.44 | 16/17.92 |
| kmax. DIN/ISO | 1.2 | 1.55 | 1.7/1.86 | 2.3/2.48 | 2.8/3.1 | 3.3/3.72 | 4.4/4.96 |
| s | 1.3/1.5 | 1.5 | 2 | 2.5 | 3 | 4 | 5 |
| a | 90° | 90° | 90° | 90° | 90° | 90° | 90° |
| bmin DIN/ISO | - | - | 12/18 | 14/20 | 16/22 | 18/24 | 22/28 |
| Размеры | M10 | M12 | M14 | M16 | M20 | M22 | M24 |
|---|---|---|---|---|---|---|---|
| dk DIN/ISO | 20/22.4 | 24/26.8 | 27/30.8 | 30/33.6 | 36/40.32 | 36 | 39 |
| kmax. DIN/ISO | 5.5/6.2 | 6.5/7.44 | 7/8.4 | 7.5/8.8 | 8.5/10.16 | 13.1 | 14 |
| s | 6 | 8 | 10 | 10 | 12 | 14 | 14 |
| a | 90° | 90° | 90° | 90° | 90° | 60° | 60° |
| bmin DIN/ISO | 26/32 | 30/36 | 34/40 | 38/44 | 46/52 | 50 | 54 |

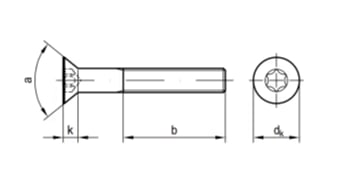

DIN 7991 ISO 14581
| Размеры | M3 | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|---|
| dk | 5.5 | 8.4 | 9.3 | 11.3 | 15.8 | 18.3 |
| kmax. | 1.65 | 2.7 | 2.7 | 3.3 | 4.65 | 5 |
| привод ТХ | 10 | 20 | 25 | 30 | 45 | 50 |
| a | 90° | 90° | 90° | 90° | 90° | 90° |
| bmin | 25 | 38 | 38 | 38 | 38 | 38 |
