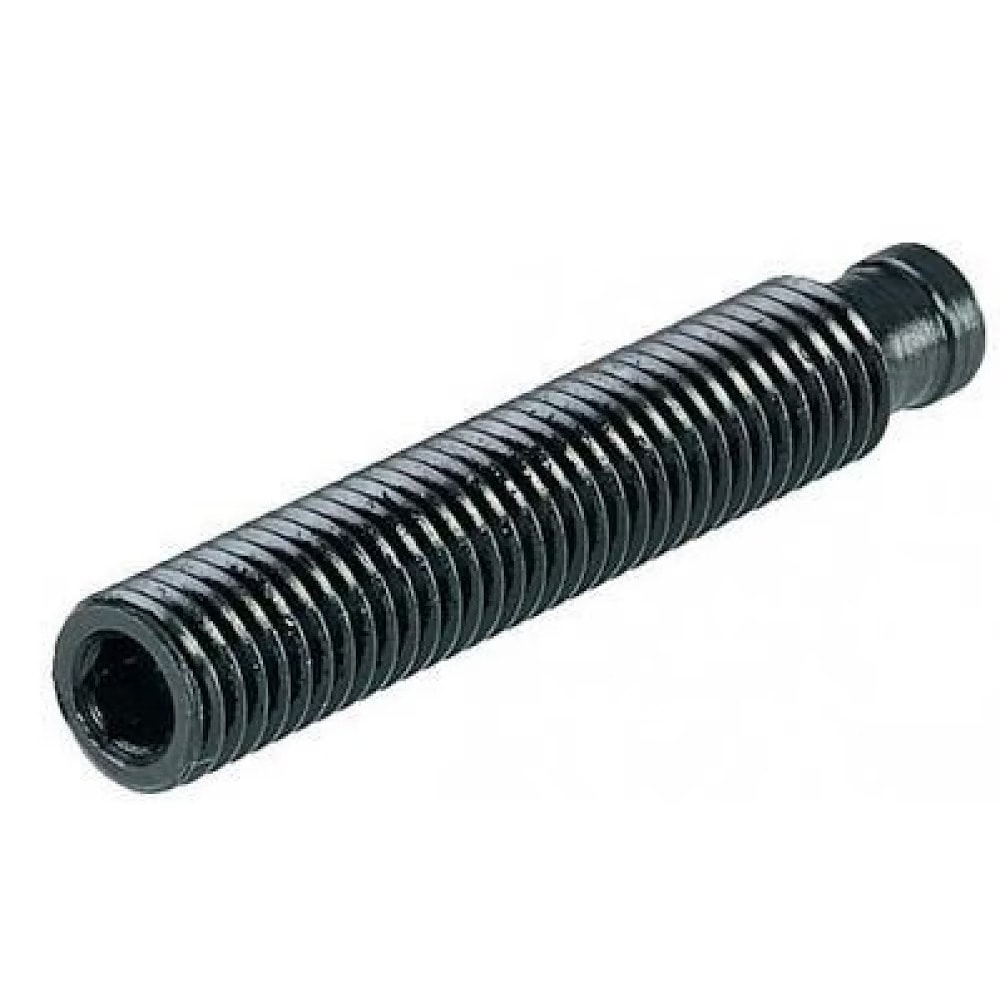

Винты установочные IS DIN 6332 с упорной цапфой и внутренним шестигранником
Винты установочные с упорной цапфой и внутренним шестигранником DIN 6332 IS (шпильки установочные, штифты установочные).
DIN 6332 применяются совместно с колодкой упорной DIN 6311 для создания зажимных или прижимных конструкций. Винт DIN 6332 фиксируется в колодке упорной благодаря стопорному кольцу DIN 7993. Для монтажа и регулировки винта необходим шестигранный ключ по ГОСТ 11737-93/ISO 2936/DIN 911.
- Резьба от М6 до М20 мм.
- Резьба метрическая с крупным шагом.
- Номинальная длина винта равняется общей длине, вместе с упорной цапфой.
- Варианты материалов: сталь.
- Варианты покрытий: чёрный / без покрытия / фосфатирование.
Размерный ряд винтов DIN 6332
| Размеры | M6 | M8 | M10 | M12 | M16 | M20 |
|---|---|---|---|---|---|---|
| s | 3 | 4 | 5 | 6 | 8 | 10 |
| d2 | 4.5 | 6 | 8 | 8 | 12 | 15.5 |
| d3 | 4 | 5.4 | 7.2 | 7.2 | 11 | 14.4 |
| l2 | 6 | 7.5 | 9 | 10 | 12 | 14 |
| l3 | 2.5 | 3 | 4.5 | 4.5 | 5 | 5.5 |
