Гайки шестигранные самоконтрящиеся DIN 980
Гайки шестигранные самоконтрящиеся DIN 980. Аналоги стандартов: ISO 7042, ISO 10513, ГОСТ Р ИСО 7042-2011, ГОСТ Р ИСО 10513-2009.
DIN 980 активно применяются в различных сферах машиностроения, автомобилестроения, приборостроения и строительных отраслях для создания болтовых соединений совместно с болтами и шайбами соответствующих размеров и др. Монтаж гаек шестигранных осуществляется с помощью накидных, рожковых ключей или торцевых головок. Металлическая вставка или кольцо является стопорящим элементом. При монтаже гайки на болт стопорящие элементы создают повышенное трение в резьбовой паре. Это позволяет применять гайку DIN 980 для защиты от самоотвинчивания в резьбовых узлах без использования дополнительных пружинных шайб.
Гайки шестигранные по ISO 7042, изготовленные из коррозионно-стойкой стали, выполнены однокомпонентными с обжатием по трём точкам и близки по форме к гайкам по DIN 934. При использовании гаек из мягких материалов, таких как коррозионно-стойкая сталь, необходимо учесть склонность узла соединения к закусыванию. Для снижения вероятности закусывания узла в данном случае необходимо применять смазку для снижения коэффициента трения в резьбе. Рекомендуемые продукты: wcn11510400 Смазка адгезивная Top-Lub, спрей, 400 мл; AG00500.12 VEP Адгезионная смазка 500 мл.
- Диаметр резьбы от М4 до М39.
- Метрическая резьба с крупным и мелким шагом.
- Классы прочности для стальных гаек: 8, 10.
- Классы прочности для гаек из нержавеющих и коррозионно-стойких сталей: А2-50, А4-70.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование, цинковые хлопья, жёлтое пассивирование.
Гайки шестигранные самоконтрящиеся DIN 980 выпускаются в ряде модификаций:

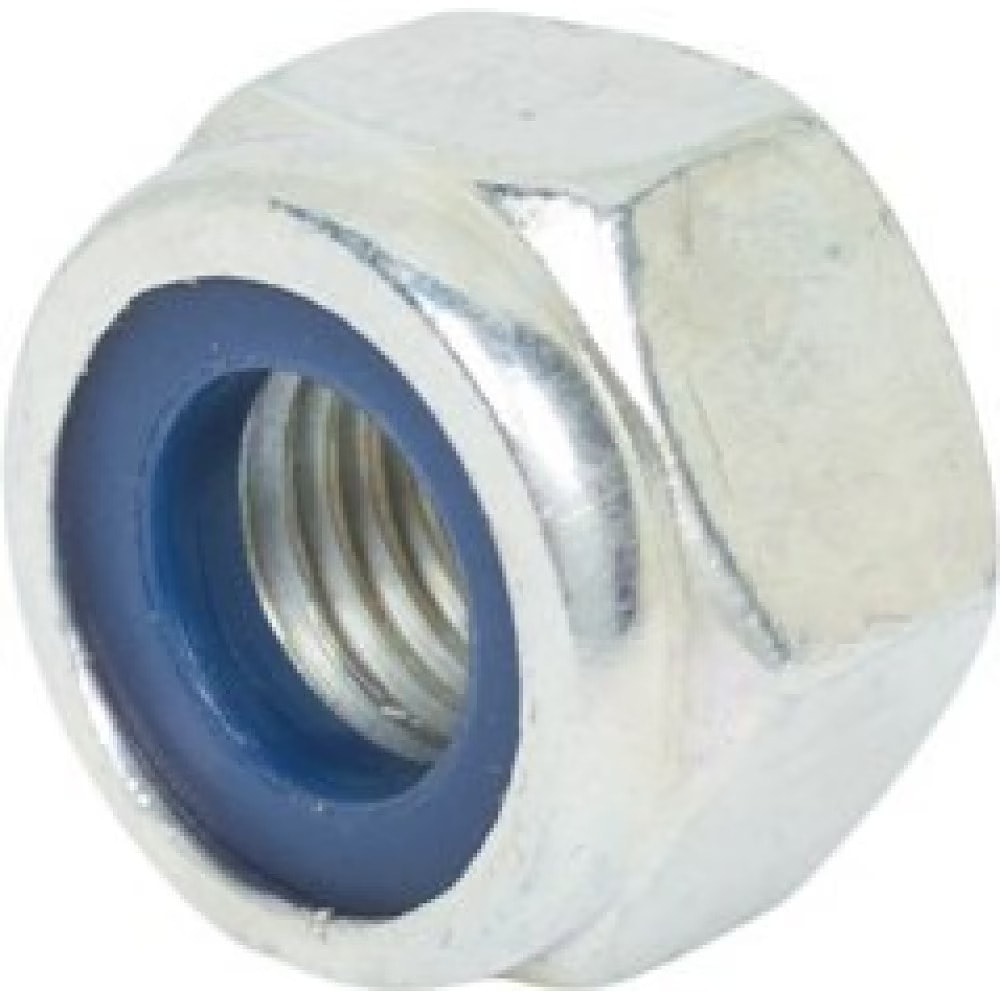

- форма M, цельнометаллическая, двухкомпонентная. Элемент стопорения — кольцо (аналог ISO 7042);

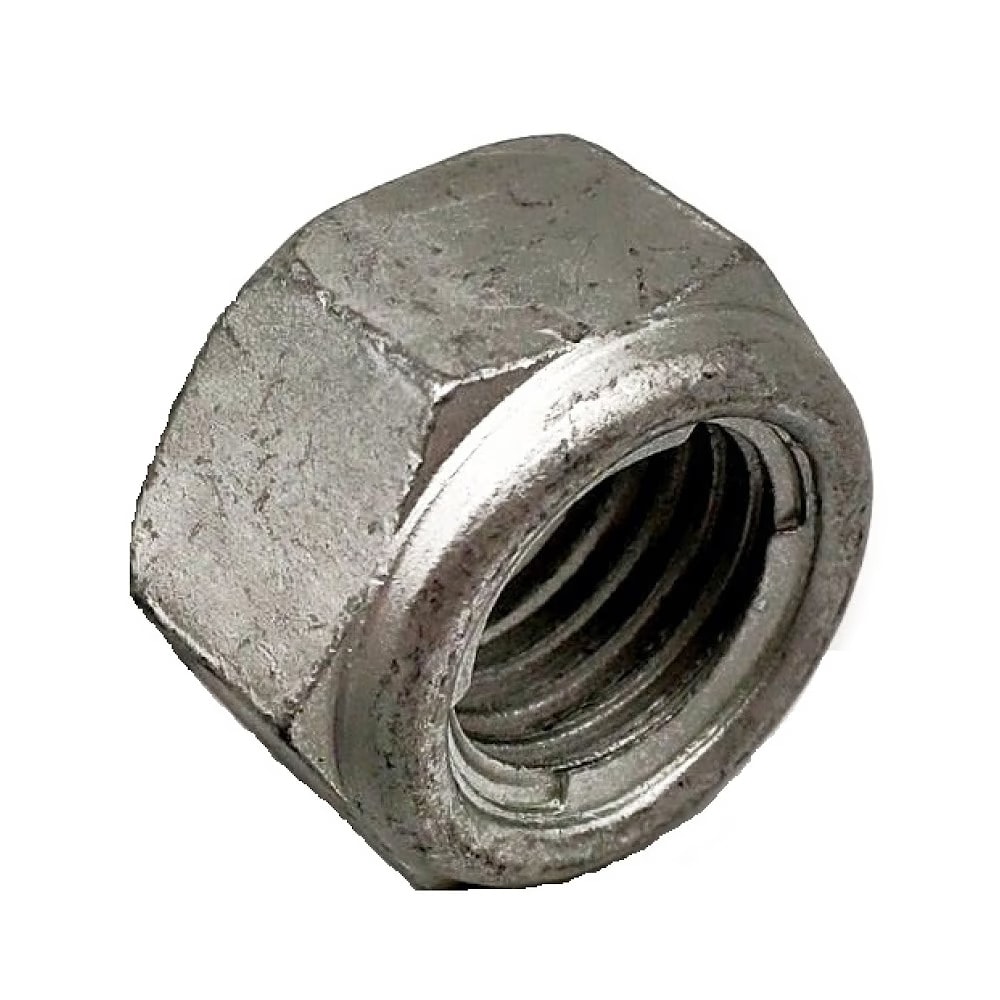

- форма V, цельнометаллическая, однокомпонентная. Внутреннее отверстие эллиптическое (аналог ISO 7042);
- форма V, цельнометаллическая, однокомпонентная. Внутреннее отверстие эллиптическое. Мелкий шаг резьбы (аналог ISO 10513).
Размерный ряд гаек DIN 980
| Размеры | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 |
|---|---|---|---|---|---|---|---|---|---|
| hmax. | 3.7 | 4.2 | 5.1 | 6 | 8 | 10 | 12 | 14 | 16 |
| m'min. ISO/DIN | -1.65 | -2.2 | 3.52/2.75 | 3.92/3.3 | 5.15/4.4 | 6.43/5.5 | 8.30/6.6 | 9.68/7.7 | 11.28/8.8 |
| SDIN 980/DIN 6925 | 5.5 | 7 | 8 | 10 | 13 | 17/16 | 19/18 | 22/21 | 24 |
| Размеры | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 |
|---|---|---|---|---|---|---|---|---|
| hmax. | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 |
| m'min. ISO/DIN | -9.9 | 13.52/11 | -12.2 | 16.16/13.2 | -14.8 | 19.44/16.5 | -18.2 | 23.52/19.8 |
| SDIN 980/DIN 6925 | 27 | 30 | 32/- | 36 | 41 | 46 | 50 | 55 |
