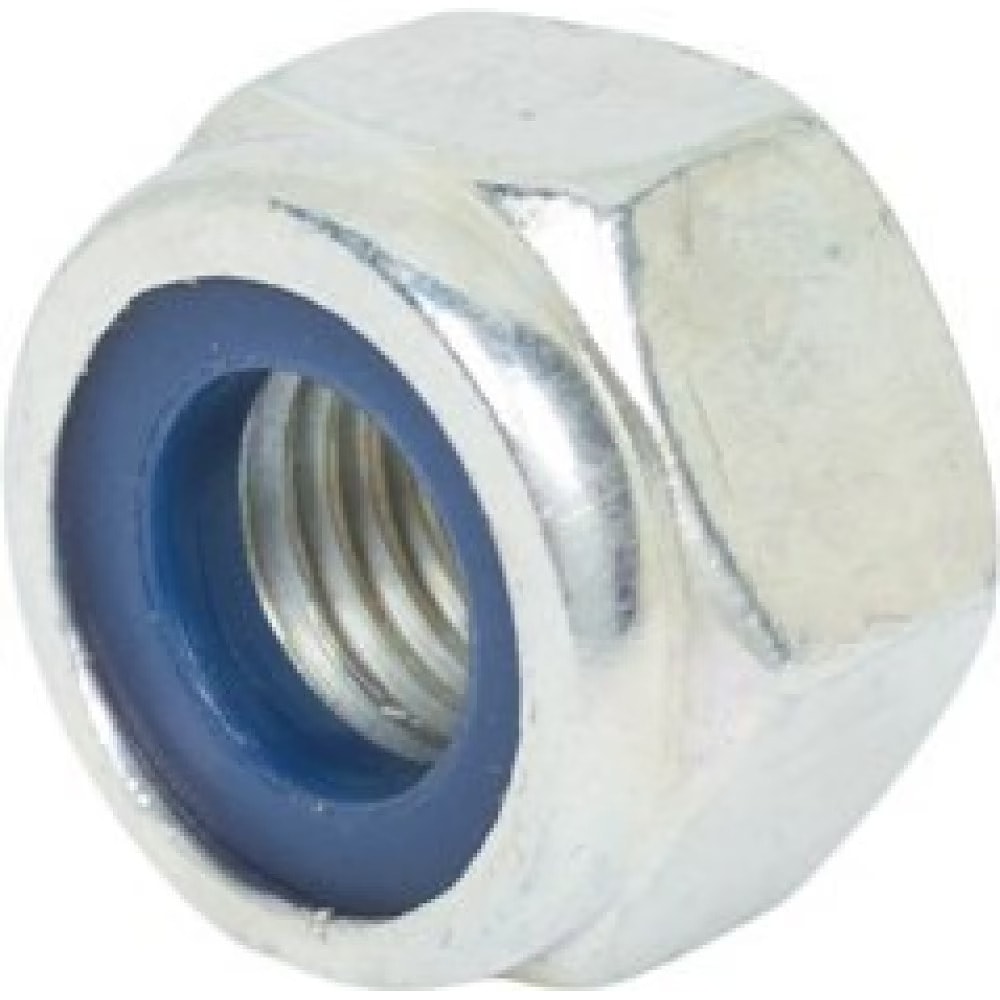

Гайки шестигранные самоконтрящиеся DIN 985 с нейлоновой вставкой
Гайки шестигранные самоконтрящиеся с метрической резьбой DIN 985 (гайки самоконтрящиеся с нейлоновой вставкой). Аналоги стандартов: ISO 10511, ISO 10512, ГОСТ ISO 10511-2016, ГОСТ ISO 10512-2016, ГОСТ Р 50273-92.
DIN 985 активно применяются в различных сферах машиностроения, автомобилестроения, приборостроения и строительных отраслях для создания болтовых соединений совместно с болтами и шайбами соответствующих размеров и др. Монтаж гаек шестигранных осуществляется с помощью накидных, рожковых ключей или торцевых головок.
Нейлоновая вставка или кольцо является стопорящим элементом. При монтаже гайки на болт резьба болта деформирует нейлоновую вставку, что создаёт повышенное трение в резьбовой паре. Это позволяет применять гайку DIN 985 для защиты от самоотвинчивания в резьбовых узлах без использования дополнительных пружинных шайб. Температурный диапазон применения: -50 °С … +120 °С.
- Диаметр резьбы от М2.5 до М48.
- Метрическая резьба с крупным и мелким шагом.
- Классы прочности для стальных гаек: 8, 10.
- Классы прочности для гаек из нержавеющих и коррозионно-стойких сталей: А2-50, А2-70, А4-70, А4-80.
- Гайки высокопрочные с классами прочности 8 и 10 применяются совместно с высокопрочными болтами 8.8 и 10.9.
- Варианты материалов: сталь, сталь коррозионностойкая, латунь.
- Варианты покрытий: гальваническое цинкование, цинковые хлопья.
Гайки шестигранные самоконтрящиеся DIN 985 выпускаются в ряде модификаций:
- метрическая резьба (аналог ISO 10511);
- метрическая резьба, мелкий шаг (аналог ISO 10512).
Размерный ряд гаек DIN 985
| Размеры | M2.5 | M3 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| hmax. ISO/DIN | 3/6 | 3.9/4 | 5 | 5 | 6 | 7.5 | 6.8/8 | 5.6/10 | 10.2/12 | 11.3/14 | 12.4/16 |
| mmin. ISO/DIN | - | 1.55/2.4 | 1.9/2.9 | 2.5/3.2 | 2.9/4 | 4.7 | 3.7/5.5 | 4.7/6.5 | 5.7/8 | 6.4/9.5 | 7.4/10.5 |
| SISO/DIN | 5 | 5.5 | 7 | 8 | 10 | 11 | 13 | 16/17 | 18/19 | 21/22 | 24 |
| Размеры | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 | M42 | M45 | M48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| hmax. ISO/DIN | 18.5 | 14.9/20 | 22 | 17.8/24 | 27 | 22.2/30 | 33 | 25.5/36 | 39 | 42 | 45 | 48 |
| mmin. ISO/DIN | 13 | 9.1/14 | 15 | 10.9/15 | 17 | 13.9/19 | 22 | 16.9/25 | 27 | 29 | 32 | 36 |
| SISO/DIN | 27 | 30 | 34/32 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 |
