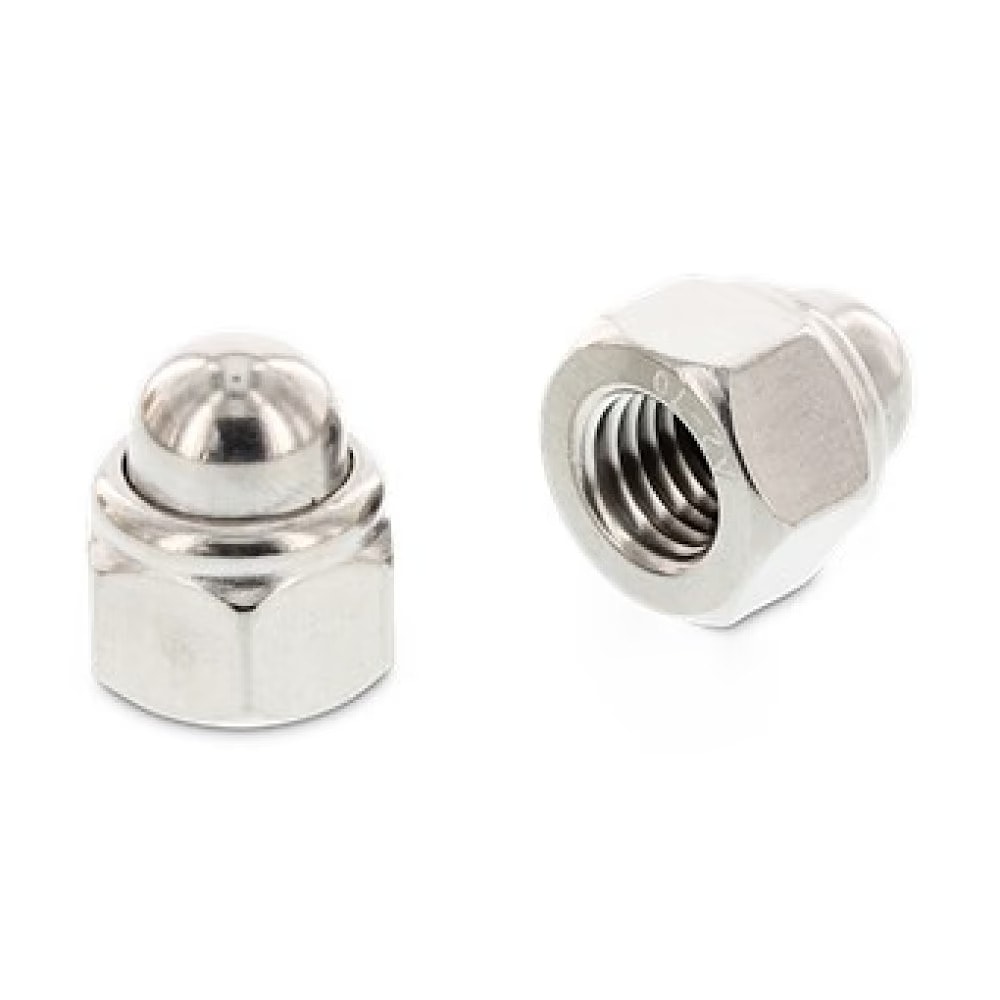

Гайки колпачковые самоконтрящиеся шестигранные DIN 986 с нейлоновой вставкой
Гайки колпачковые шестигранные самоконтрящиеся DIN 986 (гайки колпачковые шестигранные самоконтрящиеся с нейлоновой вставкой).
DIN 986 активно применяются в различных сферах машиностроения, автомобилестроения, приборостроения и строительных отраслях для создания болтовых соединений совместно с болтами и шайбами соответствующих размеров и др. Монтаж гаек шестигранных осуществляется с помощью накидных, рожковых ключей или торцевых головок.
Нейлоновая вставка или кольцо является стопорящим элементом. При монтаже гайки на болт резьба болта деформирует нейлоновую вставку, что создаёт повышенное трение в резьбовой паре. Это позволяет применять гайку DIN 986 для защиты от самоотвинчивания в резьбовых узлах без использования дополнительных пружинных шайб. Температурный диапазон применения: -50 °С … +120 °С. Отличительной особенностью гайки колпачковой является её форма, которая позволяет использовать гайку как декоративный элемент, а также для защиты соединения от попадания влаги.
- Диаметр резьбы от М4 до М16.
- Метрическая резьба с крупным шагом.
- Классы прочности для стальных гаек: 6.
- Классы прочности для гаек из нержавеющих и коррозионно-стойких сталей: А2-50.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: гальваническое цинкование.
Размерный ряд гаек DIN 986
| Размеры | M4 | M5 | M6 | M8 | M10 | M12 | M16 |
|---|---|---|---|---|---|---|---|
| h1 | 5.6 | 6 | 7.5 | 8.9 | 10.5 | 13.5 | 16.5 |
| h2 | 9.6 | 10.5 | 12 | 14 | 18.1 | 22.5 | 27.5 |
| mmin. | 2.9 | 4.4 | 4.9 | 6.44 | 8.04 | 10.37 | 14.1 |
| r | 2.5 | 3 | 3.5 | 4.6 | 5.8 | 6.8 | 8.8 |
| s | 7 | 8 | 10 | 13 | 17 | 19 | 24 |
