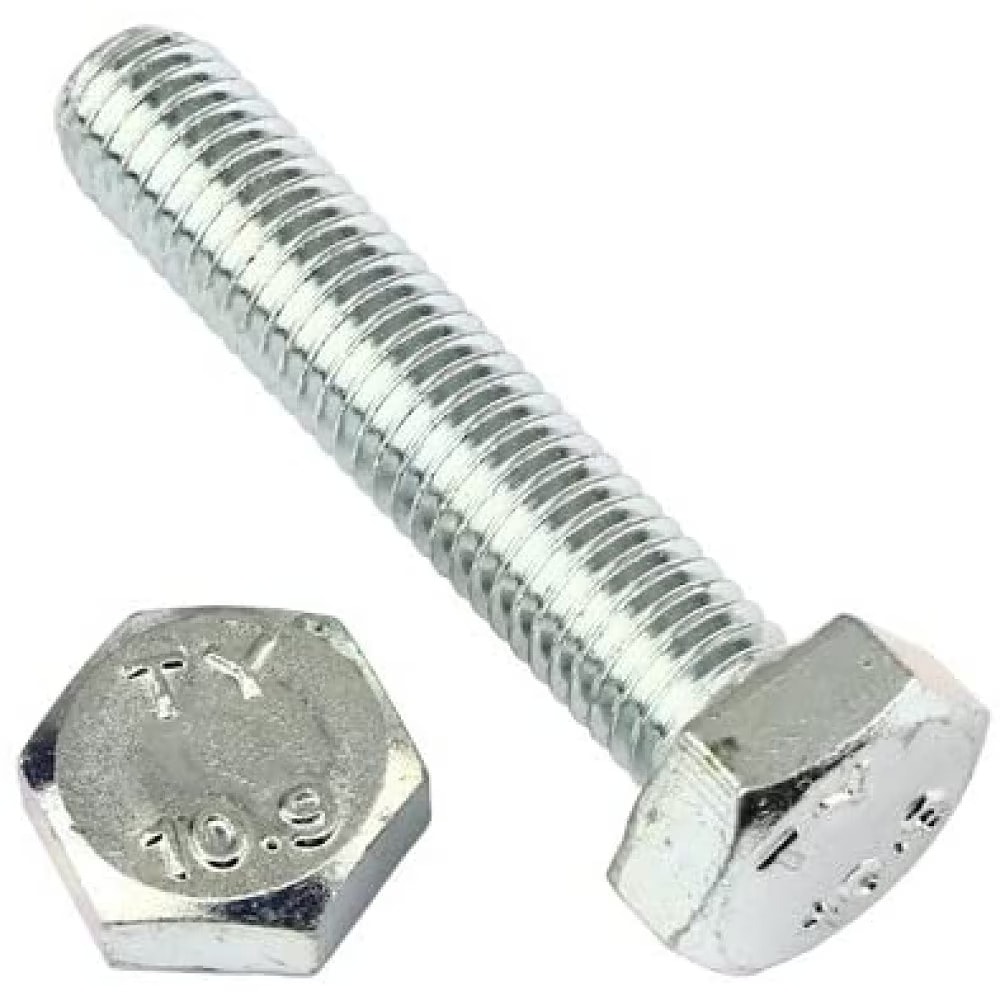

Болты высокопрочные DIN 933 / ISO 4017 с шестигранной головкой и полной резьбой
Болты с шестигранной головкой и полной резьбой DIN 933. Аналоги стандартов: ISO 4017, ГОСТ Р ИСО 4017-2013, ГОСТ 7798-70.
DIN 933 активно применяются как в различных сферах машиностроения, автомобилестроения и приборостроения, так и при сборке и изготовлении мебели, а также в строительных отраслях совместно с гайками, шайбами соответствующих размеров и др. Для затяжки болта необходим рожковый, накидной ключ или торцевая головка.
- Диаметр резьбы от М3 до М48, длина от 5 до 320 мм.
- Метрическая резьба с крупным шагом, дюймовая резьба по стандартам UNC и UNF.
- Классы прочности для стальных болтов: 8.8, 10.9, 12.9.
- Классы прочности для болтов из нержавеющих и коррозионно-стойких сталей: А2-50, А2-70, А4-70, А4-80.
- Болты высокопрочные классом прочности 10.9 и 12.9 применяются совместно с высокопрочными гайками классом прочности 10 и 12.
- Варианты материалов: сталь, сталь коррозионностойкая, латунь, полиамид.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование, горячее цинкование, жёлтое цинкование, цинковые хлопья.
Размерный ряд болтов DIN 933
С метрической резьбой:
| Размеры | M3 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | M18 | M20 |
| s ISO/DIN | 5.5 | 7 | 8 | 10 | 11 | 13 | 16/17 | 18/19 | 21/22 | 24 | 27 | 30 |
| k | 2 | 2.8 | 3.5 | 4 | 4.8 | 5.3 | 6.4 | 7.5 | 8.8 | 10 | 11.5 | 12.5 |
| a max. | 1.5 | 2.1 | 2.4 | 3 | 3 | 3.75 | 4.5 | 5.25 | 6 | 6 | 7.5 | 7.5 |
| Размеры | M22 | M24 | M27 | M30 | M33 | M36 | M39 | M42 | M45 | M48 | M52 | M56 | M64 |
| s ISO/DIN | 34/32 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 95 |
| k | 14 | 15 | 17 | 18.7 | 21 | 22.5 | 25 | 26 | 28 | 30 | 33 | 35 | 40 |
| a max. | 7.5 | 9 | 9 | 10.5 | 10.5 | 12 | 12 | 13.5 | 13.5 | 15 | 15 | 16.5 | 18 |
С дюймовой резьбой:
| Размеры | 1/4 | 5/16 | 3/8 | 7/16 | 1/2 | 5/8 | 3/4 | 7/8 | 1 | 1 1/4 | 1 1/2 |
| s | 7/16 | 1/2 | 9/16 | 5/8 | 3/4 | 15/16 | 1 1/8 | 1 5/16 | 1 1/2 | 1 7/8 | 2 1/4 |
| k | 5/32 | 13/64 | 15/64 | 9/32 | 5/16 | 25/64 | 15/32 | 35/64 | 39/64 | 25/32 | 15/16 |
Если вы хотите купить болты высокопрочные DIN 933 / ISO 4017 с шестигранной головкой и полной резьбой , вы можете:
