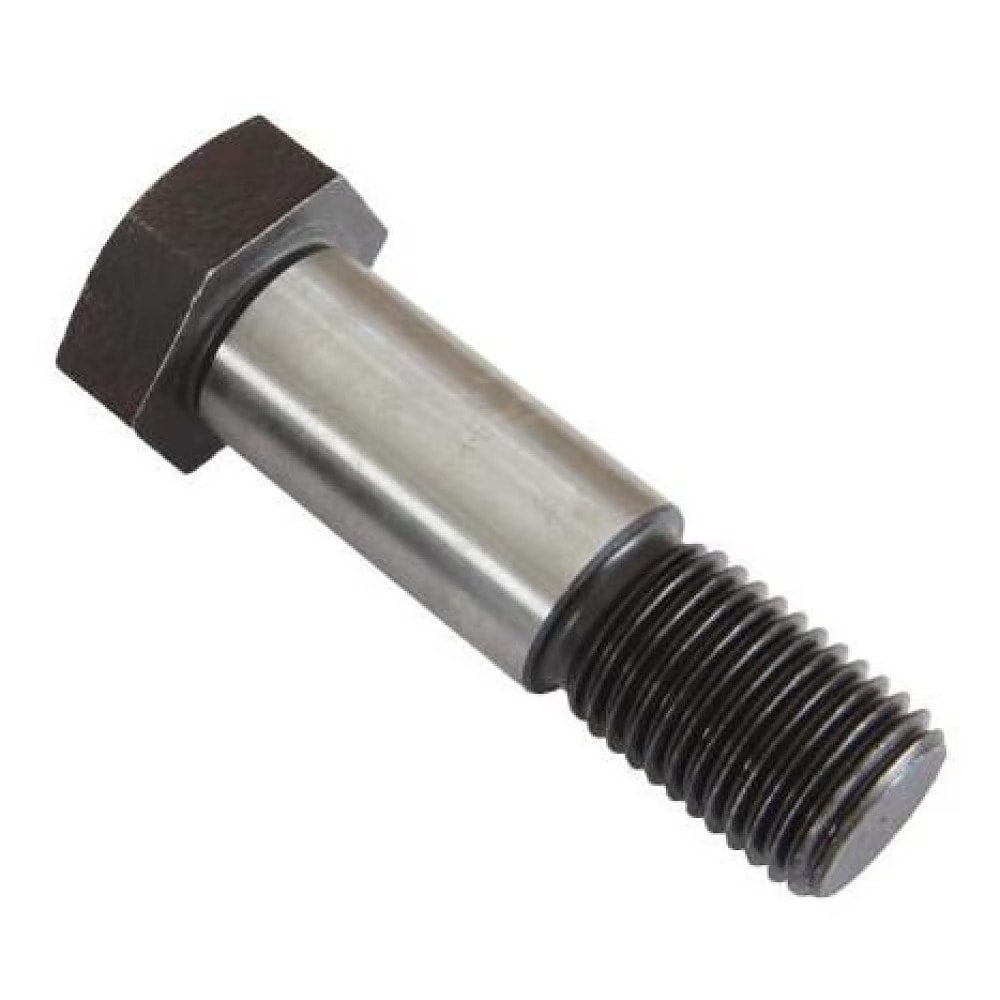

Болты высокопрочные DIN 609 стяжные призонные шестигранные с длинной резьбовой цапфой
Болты стяжные призонные шестигранные с длинной резьбовой цапфой DIN 609 (болты с шестигранной головкой для отверстий из-под развертки).
DIN 609 активно применяются в различных сферах машиностроения для обеспечения точных и плотных соединений деталей, работающих на срез, совместно с гайками, шайбами соответствующих размеров и др. Точность посадки болта призонного DIN 609 в отверстии обеспечивается полем допуска диаметра стержня k6 и отверстия под болт H7. Для затяжки болта необходим рожковый, накидной ключ или торцевая головка.
- Диаметр резьбы от М8 до М36, длина от 25 до 200 мм.
- Метрическая резьба с крупным шагом.
- Номинальная длина болта измеряется до головки, вместе с резьбовой и гладкой частью.
- Классы прочности для стальных болтов: 8.8, 10.9.
- Варианты материалов: сталь.
- Варианты покрытий: чёрный / без покрытия / фосфатирование.
Размерный ряд болтов DIN 609
| Размеры | M8 | M10 | M12 | M14 | M16 | M20 | M24 | M30 | M36 |
|---|---|---|---|---|---|---|---|---|---|
| k | 5.3 | 6.4 | 7.5 | 8.8 | 10 | 12.5 | 15 | 19 | 22 |
| S | 13 | 16 | 18 | 21 | 24 | 30 | 36 | 46 | 55 |
| ds | 9 | 11 | 13 | 15 | 17 | 21 | 25 | 32 | 38 |
| b1 | 14.5 | 17.5 | 20.5 | 22 | 25 | 28.5 | - | - | - |
| b2 | 16.5 | 19.5 | 22.5 | 24 | 27 | 30.5 | 36.5 | 43 | 49 |
| b3 | 21.5 | 24.5 | 27.5 | 29 | 32 | 35.5 | 41.5 | 48 | 54 |
Если вы хотите купить болты высокопрочные DIN 609 стяжные призонные шестигранные с длинной резьбовой цапфой , вы можете:
