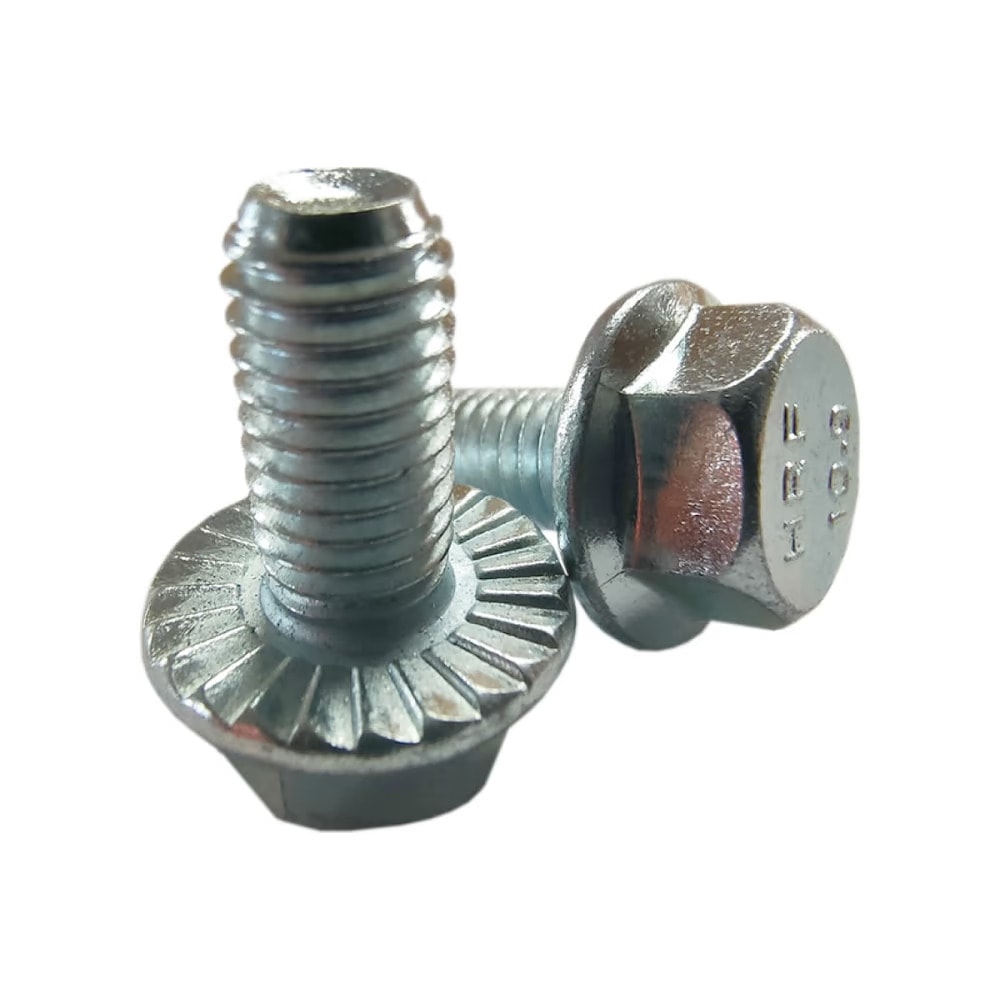

Болты высокопрочные DIN 6921 ISO 4162 с шестигранной головкой с фланцем
Болты с шестигранной головкой и фланцем DIN 6921 (болты высокопрочные с шестигранной головкой и фланцем, полная и неполная резьба). Аналоги стандартов: ISO 4162, EN 1665, ГОСТ ISO 4162-2014, ГОСТ Р 55739-2013.
DIN 6921 применяются для создания болтовых соединений в машиностроении, автомобилестроении, приборостроении и строительных отраслях совместно с гайками, шайбами соответствующих размеров и др. Плоский фланец на болте позволяет не применять плоские шайбы, что упрощает монтаж резьбового соединения. Плоский фланец с рифлением или зубцами используется в качестве стопорящего элемента, что позволяет отказаться от применения пружинных и зубчатых шайб. Для затяжки болта необходим рожковый, накидной ключ или торцевая головка.
- Диаметр резьбы от М5 до М20, длина от 5 до 120 мм.
- Метрическая резьба с крупным и мелким шагом.
- Классы прочности для стальных болтов: 8.8, 10.9, 12.9.
- Классы прочности для болтов из нержавеющих и коррозионно-стойких сталей: А2-70, А4-70.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование, цинковые хлопья.
Размерный ряд болтов DIN 6921

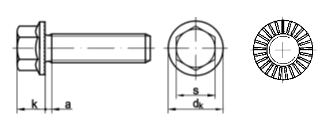

Болт с шестигранной головкой и фланцем и рифлением RIPP:
| Размеры | M5 | M6 | M8 | M10 | M12 | M14 | M16 |
|---|---|---|---|---|---|---|---|
| amax. | 1.6 | 2 | 2.5 | 3 | 3.5 | 4 | 4 |
| dk | 11.2 | 14.2 | 18.2 | 21 | 24 | 27.5 | 31 |
| k | 4.3 | 5.5 | 7 | 8.5 | 10 | 12 | 14 |
| s | 8 | 10 | 13 | 15 | 17 | 19 | 22 |
| кол-во насечек | 28 | 36 | 48 | 48 | 60 | 60 | 72 |

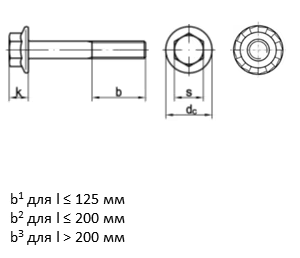

Болт с шестигранной головкой и фланцем и зубцами:
| Размеры | M5 | M6 | M8 | M10 | M12 | M16 |
|---|---|---|---|---|---|---|
| k | 4.3 | 5.5 | 7.0 | 7.9 | 8.7 | 11.2 |
| s | 8 | 10 | 13 | 15 | 17 | 22 |
| dc | 11.2 | 14.2 | 18.2 | 21 | 24 | 31 |
| b1 | 16 | 18 | 22 | 26 | 30 | 38 |
| b2 | - | - | 28 | 32 | 36 | 44 |
| b3 | - | - | - | - | - | 57 |
Болт с шестигранной головкой и фланцем:
| Размеры | M5 | M6 | M8 | M10 | M12 | M16 |
|---|---|---|---|---|---|---|
| kEN/DIN/ISO | 5.8 / 5.4 / 5.6 | 6.6 / 6.6 / 6.8 | 8.1 / 8.1 / 8.5 | 10.4 / 9.2 / 9.7 | 11.8 / 11.5 / 11.9 | 15.4 / 14.4 / 15.1 |
| sEN/DIN/ISO | 8 / 8 / 7 | 10 / 10 / 8 | 13 / 13 / 10 | 16 / 15 / 13 | 18 / 16 / 15 | 21 |
| dcEN, DIN/ISO | 11.8 / 11.4 | 14.2 / 13.6 | 18 / 17 | 22.3 / 20.8 | 26.6 / 24.7 | 35 / 32.8 |
| b1 | 16 | 18 | 22 | 26 | 30 | 38 |
| b2 | - | - | 28 | 32 | 36 | 44 |
| b3 | - | - | - | - | - | 57 |
Если вы хотите купить болты высокопрочные DIN 6921 ISO 4162 с шестигранной головкой с фланцем , вы можете:
Позвонить:
