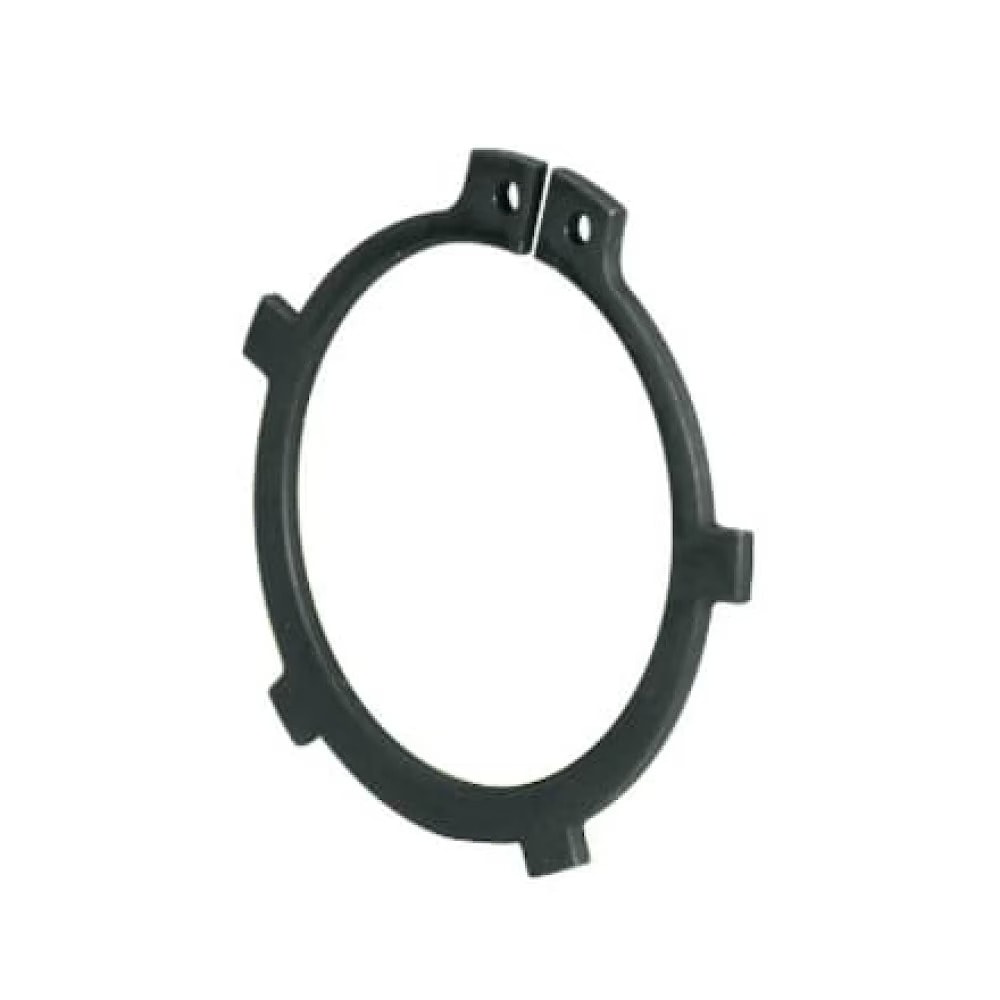

Кольца стопорные пружинные наружные DIN 983 для вала
Кольца стопорные для вала, с лапками DIN 983 (кольца стопорные наружные).
DIN 983 применяются в различных сферах машиностроения для фиксации подшипников и втулок на валах от осевого смещения совместно с валами, подшипниками, втулками соответствующих размеров и др. Монтаж стопорных колец DIN 983 осуществляется в канавку на валу с помощью съёмников стопорных колец. Кольцо стопорное DIN 983 применяется для фиксации деталей с фасками, а также для скрытого монтажа.
- Номинальный диаметр кольца равняется диаметру вала, на который оно устанавливается. Фактический внутренний диаметр кольца будет меньше.
- Диаметр вала от 20 до 50 мм.
- Варианты материалов: сталь.
- Варианты покрытий: чёрный / без покрытия / фосфатирование.

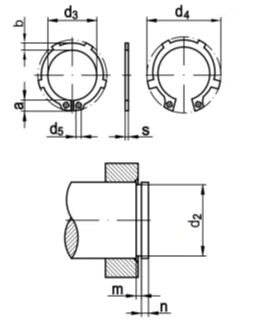

Размерный ряд колец DIN 983
| Размеры | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| s | 1.2 | 1.2 | 1.5 | 1.5 | 1.75 | 1.75 | 2 |
| d3 | 18.5 | 23.2 | 27.9 | 32.2 | 36.5 | 41.5 | 45.8 |
| a | 3.8 | 4.3 | 4.7 | 5.2 | 7.2 | 7.2 | 8.2 |
| b | 2.6 | 3 | 3.5 | 3.9 | 4.4 | 4.7 | 5.1 |
| d5 | 2 | 2 | 2 | 2.5 | 2.5 | 2.5 | 2.5 |
| d2 | 19 | 23.9 | 28.6 | 33 | 37.5 | 42.5 | 47 |
| m | 1.3 | 1.3 | 1.6 | 1.6 | 1.85 | 1.85 | 2.15 |
| n | 1.5 | 1.7 | 2.1 | 3 | 3.8 | 3.8 | 4.5 |
| d4 | 28 | 34 | 39.9 | 45.9 | 55.1 | 60.1 | 67.2 |
Если вы хотите купить кольца стопорные пружинные наружные DIN 983 для вала , вы можете:
Позвонить:
Ещё из раздела Стопорные кольца высокопрочные
Кольца стопорные для отверстия DIN 472 (кольца стопорные внутренние). Аналоги стандартов: ГОСТ 13943-86. DIN 472 применяются в различных сферах машиностроения для фиксации подшипников и втулок в отверстиях от осевого смещения совместно с ...
Кольца стопорные для вала DIN 471 (кольца стопорные наружные). Аналоги стандартов: ГОСТ 13942-86. DIN 471 применяются в различных сферах машиностроения для фиксации подшипников и втулок на валах от осевого смещения совместно с валами, подшипниками, ...

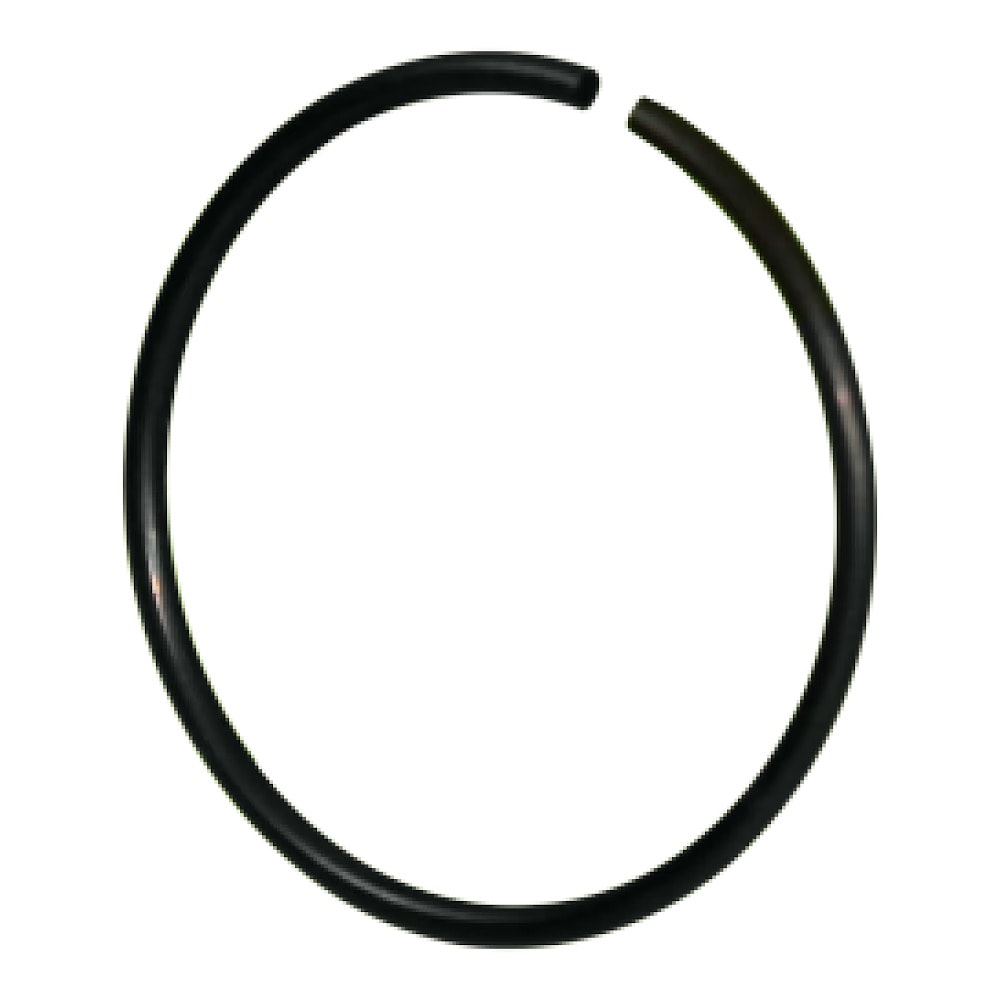

Кольца стопорные пружинные DIN 7993 (кольца стопорные). Аналоги стандартов: ГОСТ 13940-86, ГОСТ 13941-86. DIN 7993 применяются в различных сферах машиностроения для фиксации деталей от осевого смещения совместно с валами, отверстиями, втулками, ...
Шайба стопорная Star Lock ART 88122 (фиксатор). ART 88122 применяются для фиксации деталей на гладких осях, валах или стержнях в различных сферах машиностроения, автомобилестроения и приборостроения совместно с осями, валами, стержнями ...

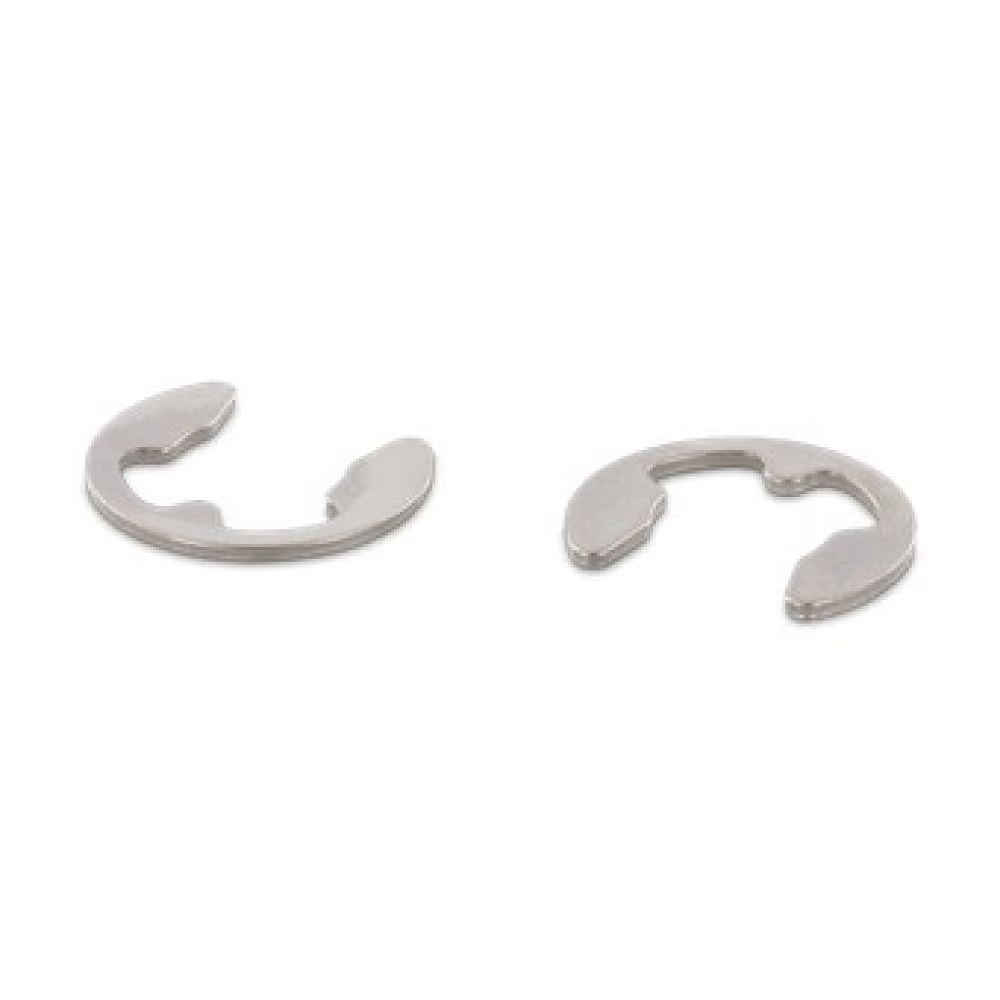

Шайбы упорные быстросъёмные DIN 6799 (шайбы стопорные быстросъёмные, фиксаторы). Аналоги стандартов: ГОСТ 11648-75. DIN 6799 применяются в различных сферах машиностроения для фиксации подшипников и втулок на валах от осевого смещения совместно с ...
