Шайбы стопорные ART 88122 STAR-LOCK

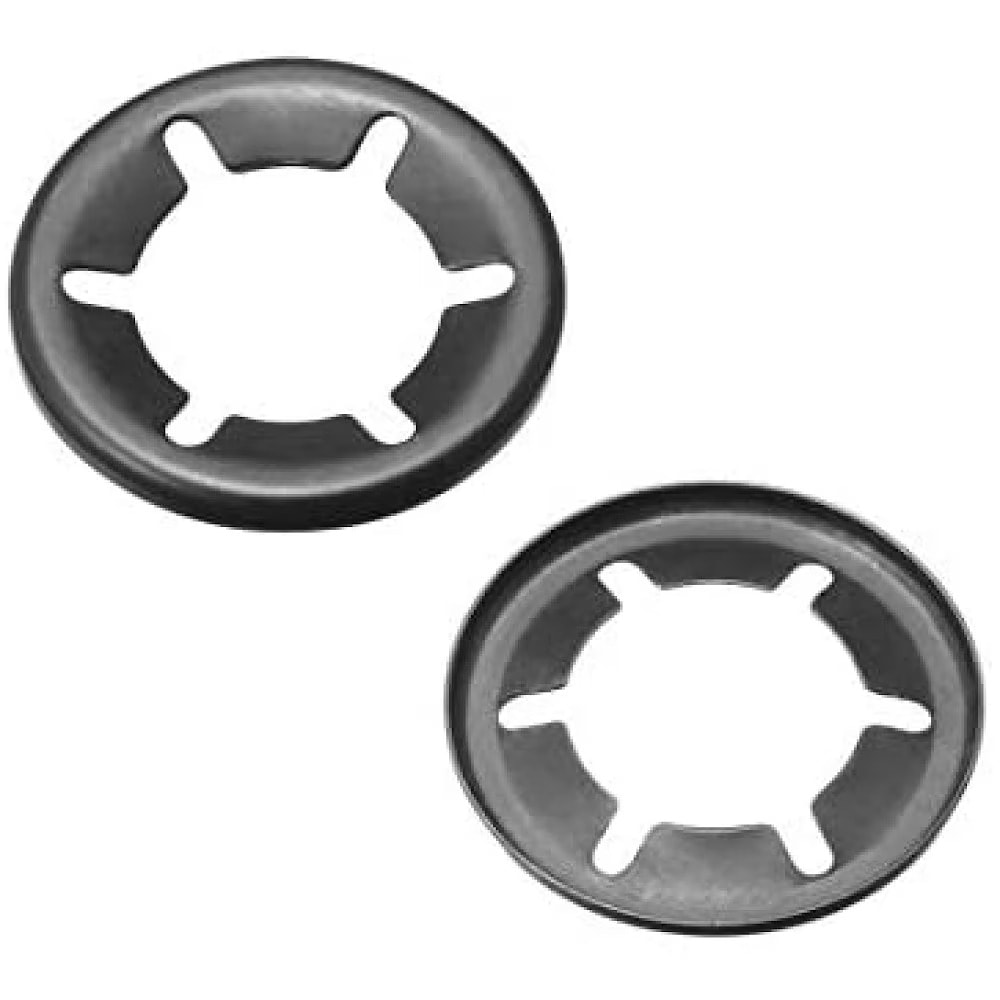

Шайба стопорная Star Lock ART 88122 (фиксатор).
ART 88122 применяются для фиксации деталей на гладких осях, валах или стержнях в различных сферах машиностроения, автомобилестроения и приборостроения совместно с осями, валами, стержнями соответствующих размеров и др. Отличительной особенностью конструкции фиксатора Star Lock является возможность монтажа на ось без дополнительных отверстий или проточек. Для монтажа шайбы стопорной не нужны дополнительные приспособления, необходимо с усилием надавить её вдоль оси.
- Номинальный размер шайбы соответствует диаметру оси или вала.
- Фактический внутренний диаметр меньше номинального диаметра.
- Диаметр от 3 до 12 мм.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование.
Размерный ряд шайб ART 88122
| Размеры | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| d2 | 11 | 11 | 11 | 15 | 15 | 18 | 21 |
| h | 1.3 | 1.3 | 1.3 | 1.6 | 1.6 | 2.1 | 3 |
| s | 0.2 | 0.2 | 0.2 | 0.25 | 0.25 | 0.3 | 0.4 |
| Допустимое осевое усилие, Fa | 200 Н | 400 Н | 600 Н | 800 Н | 1000 Н | 1100 Н | 2500 Н |
