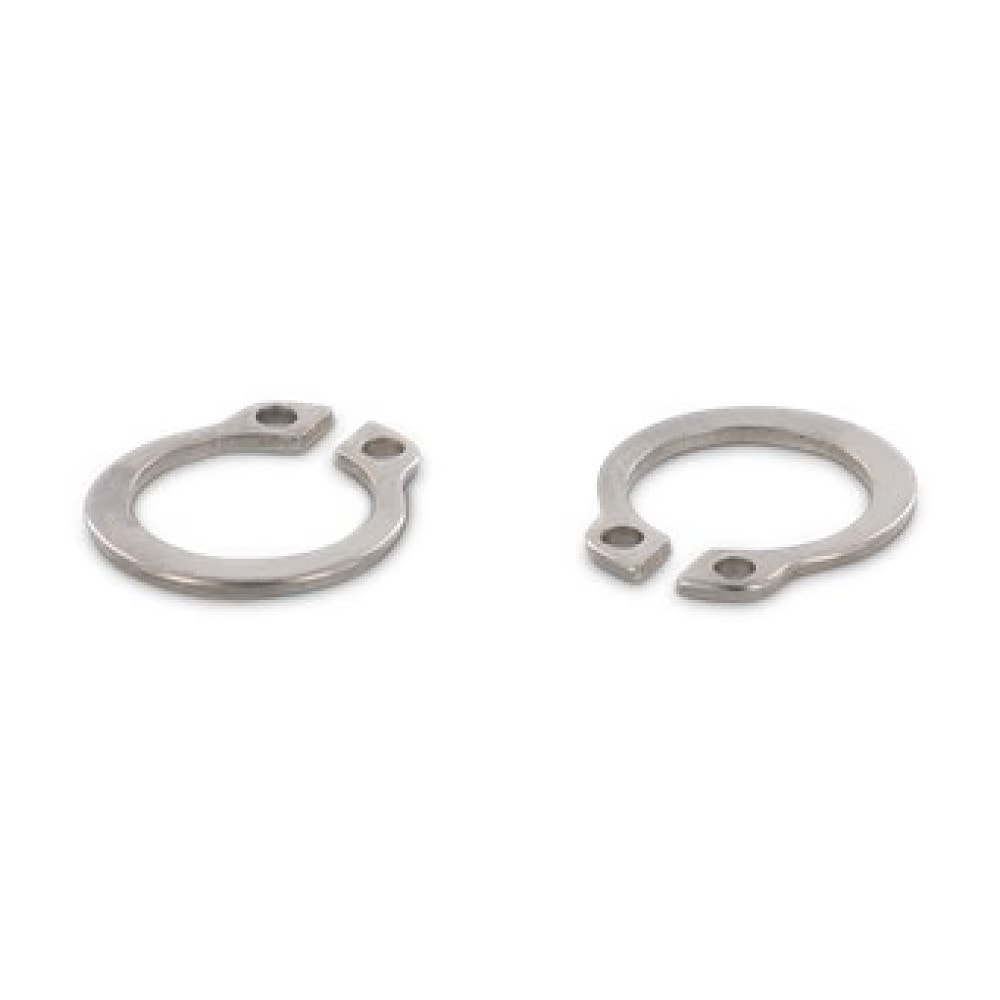

Кольца стопорные для вала DIN 471 (кольца стопорные наружные). Аналоги стандартов: ГОСТ 13942-86.
DIN 471 применяются в различных сферах машиностроения для фиксации подшипников и втулок на валах от осевого смещения совместно с валами, подшипниками, втулками соответствующих размеров и др. Монтаж стопорных колец DIN 471 осуществляется в канавку на валу с помощью съёмников стопорных колец.
Номинальный диаметр кольца равняется диаметру вала, на который оно устанавливается. Фактический внутренний диаметр кольца будет меньше. Диаметр вала от 4 до 300 мм. Варианты материалов: сталь, сталь коррозионностойкая. Варианты покрытий: чёрный / без покрытия / фосфатирование, цинковые хлопья.

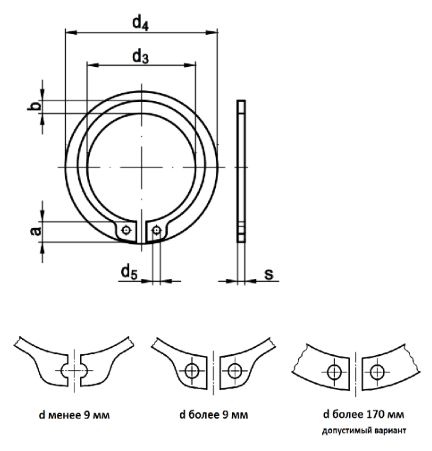

Размерный ряд колец DIN 471
Размеры 3 4 5 6 7 8 9 10 11 12 s 0.4 0.4 0.6 0.7 0.8 0.8 1 1 1 1 d3 2.7 3.7 4.7 5.6 6.5 7.4 8.4 9.3 10.2 11 a 1.9 2.2 2.5 2.7 3.1 3.2 3.3 3.3 3.3 3.3 b 0.8 0.9 1.1 1.3 1.4 1.5 1.7 1.8 1.8 1.8 d5 1 1 1 1.2 1.2 1.2 1.2 1.5 1.5 1.7 d2 2.8 3.8 4.8 5.7 6.7 7.6 8.6 9.6 10.5 11.5 m 0.5 0.5 0.7 0.8 0.9 0.9 1.1 1.1 1.1 1.1 n 0.3 0.3 0.3 0.5 0.5 0.6 0.6 0.6 0.8 0.8 d4 7 8.6 10.3 11.7 13.5 14.7 16 17 18 19
Размеры 13 14 15 16 17 18 19 20 21 22 s 1 1 1 1 1 1.2 1.2 1.2 1.2 1.2 d3 11.9 12.9 13.8 14.7 15.7 16.5 17.5 18.5 19.5 20.5 a 3.4 3.5 3.6 3.7 3.8 3.9 3.9 4 4.1 4.2 b 2 2.1 2.2 2.2 2.3 2.4 2.5 2.6 2.7 2.8 d5 1.7 1.7 1.7 1.7 1.7 2 2 2 2 2 d2 12.4 13.4 14.3 15.2 16.2 17 18 19 20 21 m 1.1 1.1 1.1 1.1 1.1 1.3 1.3 1.3 1.3 1.3 n 0.9 0.9 1.1 1.2 1.2 1.5 1.5 1.5 1.5 1.5 d4 20.2 21.4 22.6 23.8 25 26.2 27.2 28.4 29.6 30.8
Размеры 23 24 25 26 27 28 29 30 31 32 s 1.2 1.2 1.2 1.2 1.2 1.5 1.5 1.5 1.5 1.5 d3 21.5 22.2 23.2 24.2 24.9 25.9 26.9 27.9 28.6 29.6 a 4.3 4.4 4.4 4.5 4.6 4.7 4.8 5 5.1 5.2 b 2.9 3 3 3.1 3.1 3.2 3.4 3.5 3.5 3.6 d5 2 2 2 2 2 2 2 2 2.5 2.5 d2 22 22.9 23.9 24.9 25.6 26.6 27.6 28.6 29.3 30.3 m 1.3 1.3 1.3 1.3 1.3 1.6 1.6 1.6 1.6 1.6 n 1.5 1.7 1.7 1.7 2.1 2.1 2.1 2.1 2.6 2.6 d4 - 33.2 34.2 35.5 - 37.9 39.1 40.5 - 43
Размеры 33 34 35 36 37 38 39 40 41 42 s 1.5 1.5 1.5 1.75 1.75 1.75 1.75 1.75 1.75 1.75 d3 30.5 31.5 32.2 33.2 34.2 35.2 36 36.5 37.5 38.5 a 5.2 5.4 5.6 5.6 5.7 5.8 5.9 6 6.2 6.5 b 3.7 3.8 3.9 4 4.1 4.2 4.3 4.4 4.5 4.5 d5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 d2 31.3 32.3 33 34 35 36 37 37.5 38.5 39.5 m 1.6 1.6 1.6 1.85 1.85 1.85 1.85 1.85 1.85 1.85 n 2.6 2.6 3 3 3 3 3 3.8 3.8 3.8 d4 - 45.4 46.8 47.8 - 50.2 - 52.6 - 55.7
Размеры 44 45 46 47 48 50 52 54 55 56 s 1.75 1.75 1.75 1.75 1.75 2 2 2 2 2 d3 40.5 41.5 42.5 43.5 44.5 45.8 47.8 49.8 50.8 51.8 a 6.6 6.7 6.7 6.8 6.9 6.9 7 7.1 7.2 7.3 b 4.6 4.7 4.8 4.9 5 5.1 5.2 5.3 5.4 5.5 d5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 d2 41.5 42.5 43.5 44.5 45.5 47 49 51 52 53 m 1.85 1.85 1.85 1.85 1.85 2.15 2.15 2.15 2.15 2.15 n 3.8 3.8 3.8 3.8 3.8 4.5 4.5 4.5 4.5 4.5 d4 - 59.1 - - 62.5 64.5 66.7 - 70.2 71.6
Размеры 57 58 60 62 63 65 67 68 70 72 s 2 2 2 2 2 2.5 2.5 2.5 2.5 2.5 d3 52.8 53.8 55.8 57.8 58.8 60.8 62.5 63.5 65.5 67.5 a 7.3 7.3 7.4 7.5 7.6 7.8 7.9 8 8.1 8.2 b 5.5 5.6 5.8 6 6.2 6.3 6.4 6.5 6.6 6.8 d5 2.5 2.5 2.5 2.5 2.5 3 3 3 3 3 d2 54 55 57 59 60 62 64 65 67 69 m 2.15 2.15 2.15 2.15 2.15 2.65 2.65 2.65 2.65 2.65 n 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 d4 - 73.6 75.6 77.8 79 81.4 - 84.8 87 89.2
Размеры 75 77 78 80 82 85 87 88 90 92 s 2.5 2.5 2.5 2.5 2.5 3 3 3 3 3 d3 70.5 72.5 73.5 74.5 76.5 79.5 81.5 82.5 84.5 86.5 a 8.4 8.5 8.6 8.6 8.7 8.7 8.8 8.8 8.8 9 b 7 7.2 7.3 7.4 7.6 7.8 7.9 8 8.2 8.4 d5 3 3 3 3 3 3.5 3.5 3.5 3.5 3.5 d2 72 74 75 76.5 78.5 81.5 83.5 84.5 86.5 88.5 m 2.65 2.65 2.65 2.65 2.65 3.15 3.15 3.15 3.15 3.15 n 4.5 4.5 4.5 5.3 5.3 5.3 5.3 5.3 5.3 5.3 d4 92.7 - 96.1 98.1 100.3 103.3 - 106.5 108.5 -
Размеры 97 98 100 102 105 107 108 110 112 115 117 s 3 3 3 4 4 4 4 4 4 4 4 d3 91.5 91.5 94.5 95 98 100 100 103 105 108 110 a 9.4 9.4 9.6 9.7 9.9 10 10 10.1 10.3 10.6 10.8 b 8.8 8.8 9 9.2 9.3 9.5 9.5 9.6 9.7 9.8 10 d5 3.5 3.5 3.5 3.5 3.5 3.5 3.5 3.5 3.5 3.5 3.5 d2 93.5 94.5 96.5 98 101 103 104 106 108 111 113 m 3.15 3.15 3.15 4.15 4.15 4.15 4.15 4.15 4.15 4.15 4.15 n 5.3 5.3 5.3 6 6 6 6 6 6 6 6 d4 - - 120.2 - 125.8 - - 131.2 - 137.3 -
Размеры 118 120 122 125 127 128 130 132 135 137 138 s 4 4 4 4 4 4 4 4 4 4 4 d3 110 113 115 118 120 120 123 125 128 130 130 a 10.8 11 11.2 11.4 11.4 11.4 11.6 11.7 11.8 11.9 11.9 b 10 10.2 10.3 10.4 10.5 10.5 10.7 10.8 11 11 11 d5 3.5 3.5 4 4 4 4 4 4 4 4 4 d2 114 116 118 121 123 124 126 128 131 133 134 m 4.15 4.15 4.15 4.15 4.15 4.15 4.15 4.15 4.15 4.15 4.15 n 6 6 6 6 6 6 6 6 6 6 6 d4 - 143.1 - 149 - - 154.4 - 159.8 - -
Размеры 140 142 145 147 148 150 155 160 165 168 170 s 4 4 4 4 4 4 4 4 4 4 4 d3 133 135 138 140 140 142 146 151 155.5 157.5 160.5 a 12 12.1 12.2 12.3 12.3 13 13 13.3 13.5 13.5 13.5 b 11.2 11.3 11.5 11.6 11.6 11.8 12 12.2 12.5 12.9 12.9 d5 4 4 4 4 4 4 4 4 4 4 4 d2 136 138 141 143 144 145 150 155 160 163 165 m 4.15 4.15 4.15 4.15 4.15 4.15 4.15 4.15 4.15 4.15 4.15 n 6 6 6 6 6 7.5 7.5 7.5 7.5 7.5 7.5 d4 165.2 - 170.6 - - 177.3 182.3 188 193.4 - 198.4
Размеры 175 180 185 190 195 200 210 215 220 230 240 s 4 4 4 4 4 4 5 5 5 5 5 d3 165.5 170.5 175.5 180.5 185.5 190.5 198 203 208 218 228 a 13.5 14.2 14.2 14.2 14.2 14.2 14.2 14.2 14.2 14.2 14.2 b 12.9 13.5 13.5 14 14 14 14 14 14 14 14 d5 4 4 4 4 4 4 4 4 4 4 4 d2 170 175 180 185 190 195 204 209 214 224 234 m 4.15 4.15 4.15 4.15 4.15 4.15 5.15 5.15 5.15 5.15 5.15 n 7.5 7.5 7.5 7.5 7.5 7.5 9 9 9 9 9 d4 203.4 210 215 220 225 230 240 - 250 260 270
Размеры 250 255 260 270 280 290 300 s 5 5 5 5 5 5 5 d3 238 240 245 255 265 275 285 a 14.2 16.2 16.2 16.2 16.2 16.2 16.2 b 14 16 16 16 16 16 16 d5 4 5 5 5 5 5 5 d2 244 247 252 262 272 282 292 m 5.15 5.15 5.15 5.15 5.15 5.15 5.15 n 9 12 12 12 12 12 12 d4 280 - 294 304 314 324 334
Кольца стопорные наружные тяжелая серия:
Размеры 15 16 20 25 30 35 40 45 50 55 60 s 1.5 1.5 1.75 2 2 2.5 2.5 2.5 3 3 3 d3 13.8 14.7 18.5 23.2 27.9 32.2 36.5 41.5 45.8 50.8 55.8 a 4.8 5 5.5 6.4 6.5 6.7 7 7.5 8 8.5 9 b 2.4 2.5 3 3.4 4.1 4.2 4.4 4.7 5.1 5.4 5.8 d5 2 2 2 2 2 2.5 2.5 2.5 2.5 2.5 2.5 d2 14.3 15.2 19 23.9 28.6 33 37.5 42.5 47 52 57 m 1.6 1.6 1.85 2.15 2.15 2.65 2.65 2.65 3.15 3.15 3.15 n 1.1 1.2 1.5 1.7 2.1 3 3.8 3.8 4.5 4.5 4.5 d4 25.1 26.5 31.6 38.5 43.7 49.1 54.7 60.8 66.8 72.9 78.9
