Шайбы упорные быстросъемные DIN 6799 для вала (фиксатор)

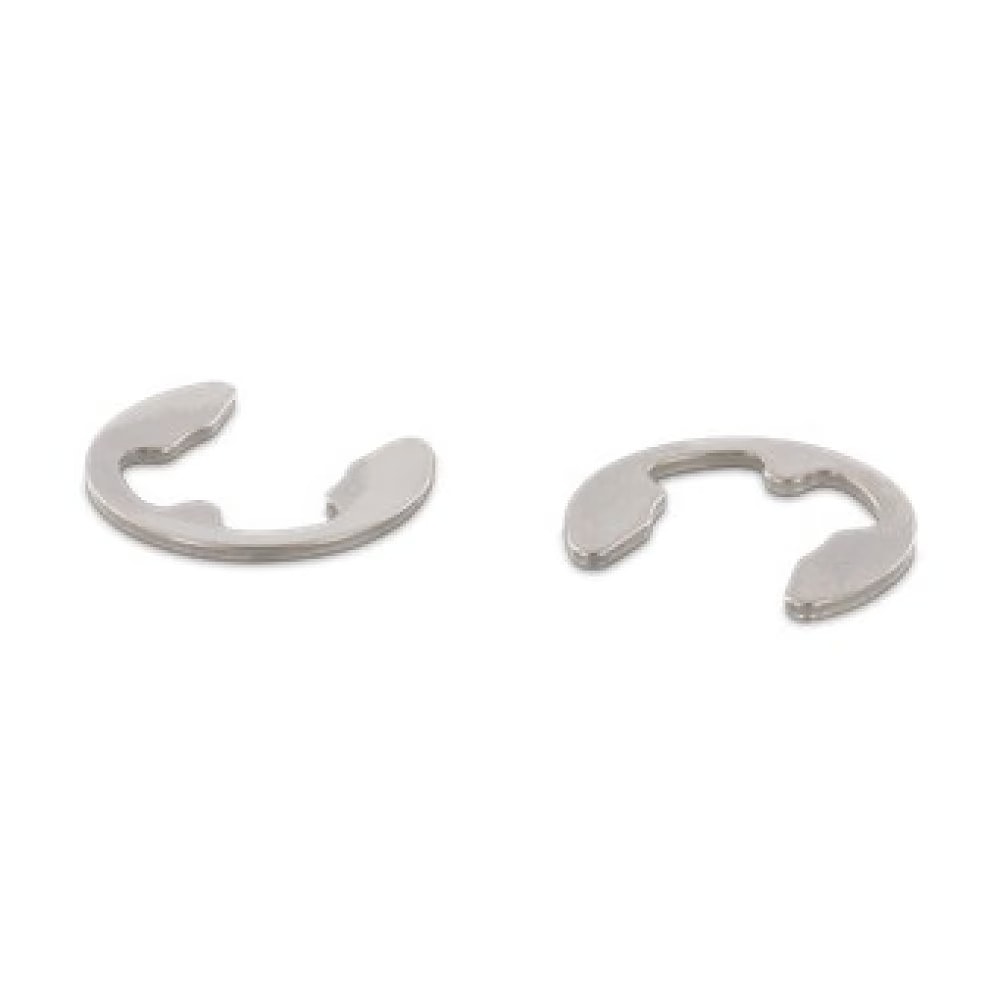

Шайбы упорные быстросъёмные DIN 6799 (шайбы стопорные быстросъёмные, фиксаторы). Аналоги стандартов: ГОСТ 11648-75.
DIN 6799 применяются в различных сферах машиностроения для фиксации подшипников и втулок на валах от осевого смещения совместно с валами, подшипниками, втулками соответствующих размеров и др. Монтаж шайб DIN 6799 осуществляется в канавку на валу без применения инструментов. При установке шайбы в паз она упруго деформируется и затем плотно фиксируется в монтажном положении.
- Номинальный диаметр шайбы равняется диаметру канавки.
- Диаметр вала от 1 до 38 мм.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование.
Размерный ряд шайб DIN 6799
| Размеры | 0.8 | 1.2 | 1.5 | 1.9 | 2.3 | 3.2 | 4 | 5 | 6 |
| d3 | 2.25 | 3.25 | 4.25 | 4.8 | 6.3 | 7.3 | 9.3 | 11.3 | 12.3 |
| s | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.6 | 0.7 | 0.7 | 0.7 |
| для вала Ø d1 | 1 - 1.4 | 1.4 - 2 | 2 - 2.5 | 2.5 - 3 | 3 - 4 | 4 - 5 | 5 - 7 | 6 - 8 | 7 - 9 |
| m | 0.24 | 0.34 | 0.44 | 0.54 | 0.64 | 0.64 | 0.74 | 0.74 | 0.74 |
| n | 0.4 | 0.6 | 0.8 | 1 | 1 | 1 | 1.2 | 1.2 | 1.2 |
| Размеры | 7 | 8 | 9 | 10 | 12 | 15 | 19 | 24 |
| d3 | 14.3 | 16.3 | 18.8 | 20.4 | 23.4 | 29.4 | 37.6 | 44.6 |
| s | 0.9 | 1 | 1.1 | 1.2 | 1.3 | 1.5 | 1.75 | 2 |
| для вала Ø d1 | 8 - 11 | 9 - 12 | 10 - 14 | 11 - 15 | 13 - 18 | 16 - 24 | 20 - 31 | 25 - 38 |
| m | 0.94 | 1.05 | 1.15 | 1.25 | 1.35 | 1.55 | 1.80 | 2.05 |
| n | 1.5 | 1.8 | 2 | 2 | 2.5 | 3 | 3.5 | 4 |
Если вы хотите купить шайбы упорные быстросъемные DIN 6799 для вала (фиксатор) , вы можете:
Позвонить:
Ещё из раздела Стопорные кольца высокопрочные
Кольца стопорные для отверстия DIN 472 (кольца стопорные внутренние). Аналоги стандартов: ГОСТ 13943-86. DIN 472 применяются в различных сферах машиностроения для фиксации подшипников и втулок в отверстиях от осевого смещения совместно с ...
Кольца стопорные для вала DIN 471 (кольца стопорные наружные). Аналоги стандартов: ГОСТ 13942-86. DIN 471 применяются в различных сферах машиностроения для фиксации подшипников и втулок на валах от осевого смещения совместно с валами, подшипниками, ...
Кольца стопорные пружинные DIN 7993 (кольца стопорные). Аналоги стандартов: ГОСТ 13940-86, ГОСТ 13941-86. DIN 7993 применяются в различных сферах машиностроения для фиксации деталей от осевого смещения совместно с валами, отверстиями, втулками, ...

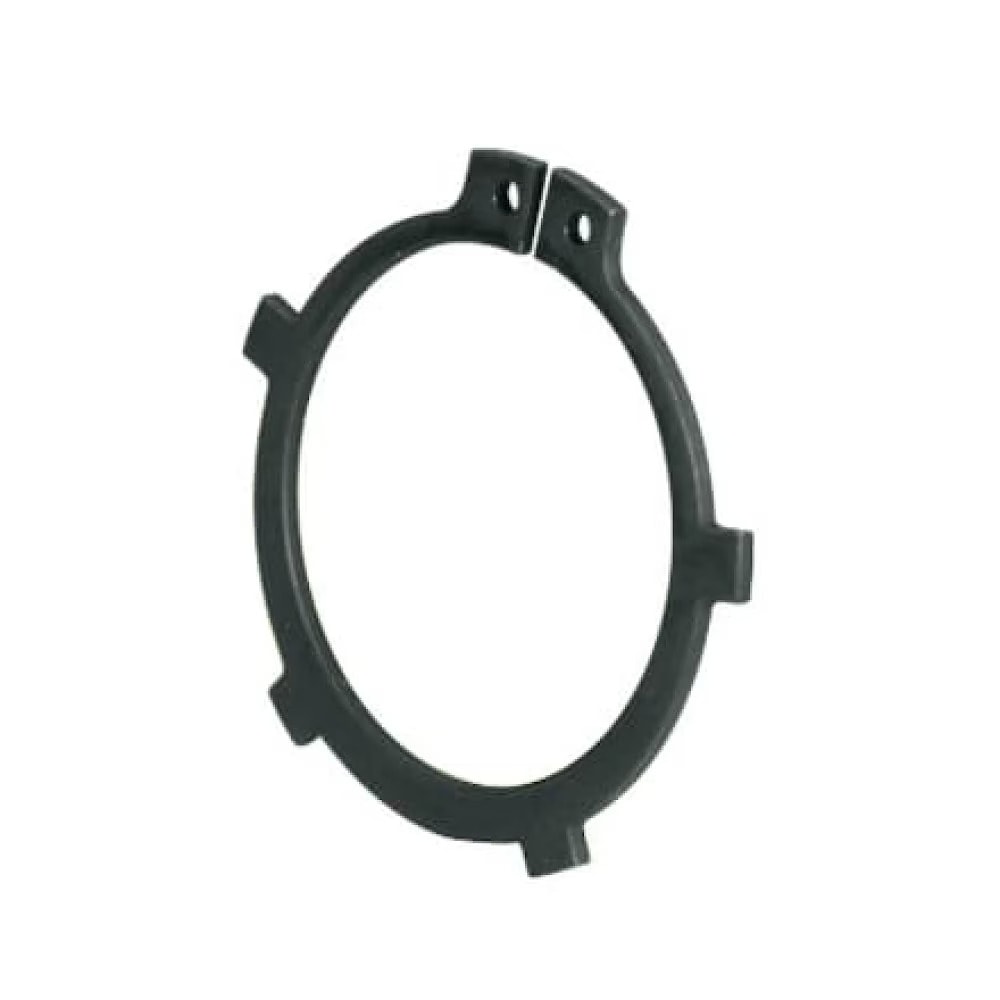

Кольца стопорные для вала, с лапками DIN 983 (кольца стопорные наружные). DIN 983 применяются в различных сферах машиностроения для фиксации подшипников и втулок на валах от осевого смещения совместно с валами, подшипниками, втулками соответствующих ...
