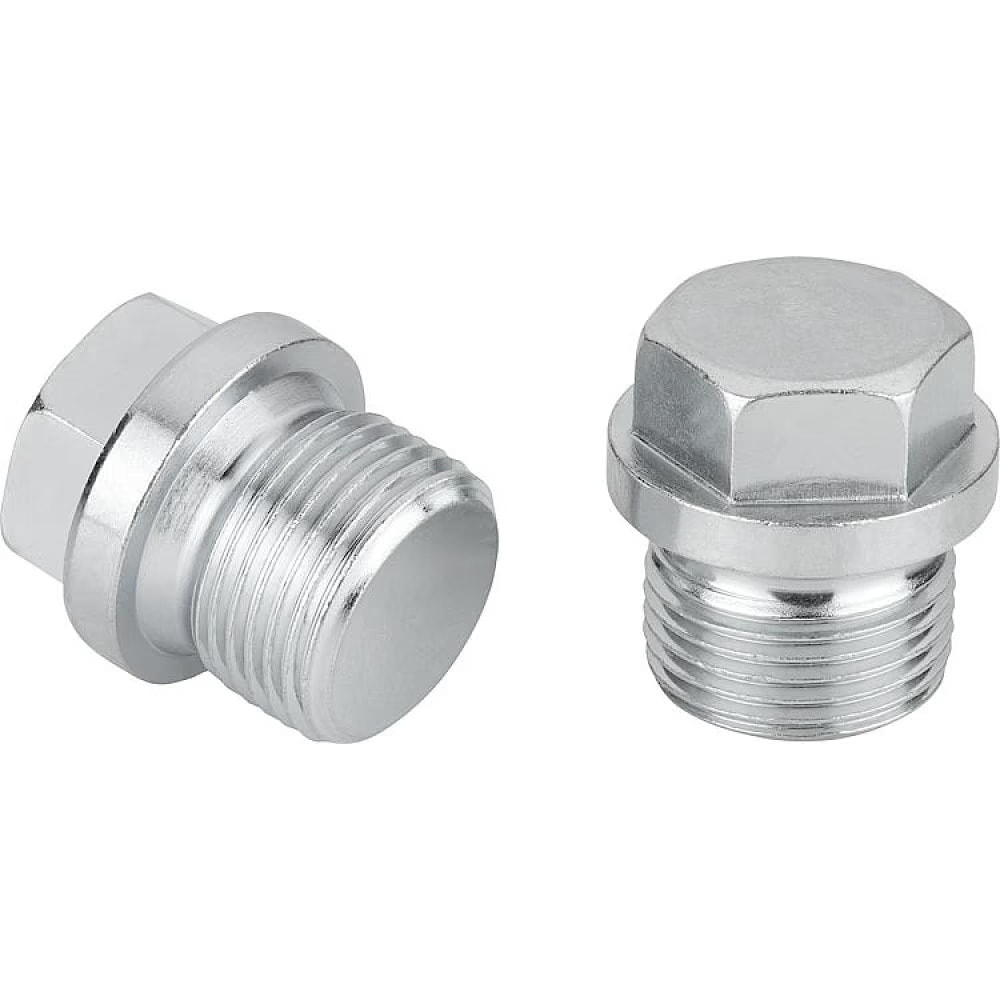

Пробки Заглушки резьбовые цилиндрические DIN 910 с шестигранной головкой и фланцем
Пробки резьбовые цилиндрические с фланцем и внешним шестигранником DIN 910 (заглушки резьбовые для труб).
DIN 910 применяются для временного или постоянного закрытия (глушения) отверстий с внутренней резьбой в различных сферах машиностроения и трубопроводных систем совместно с трубами, фитингами соответствующих размеров и др. Для затяжки пробки необходим рожковый, накидной ключ или торцевая головка.
- Резьба метрическая с мелким шагом и дюймовая трубная цилиндрическая G/BSPP с углом профиля 55°.
- Диаметр метрической резьбы от М8х1 до М64х2, диаметр дюймовой трубной резьбы от G 1/8″ до G 2″.
- Варианты материалов: сталь, сталь коррозионностойкая, латунь.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование.
Размерный ряд пробок DIN 910
| Размеры | M8x1 | M10x1 | M12x1.5 | M14x1.5 | M16x1.5 | M18x1.5 | M20x1.5 | M22x1.5 | M24x1.5 |
| c | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 |
| d2 | 14 | 14 | 17 | 19 | 21 | 23 | 25 | 27 | 29 |
| m | 6 | 6 | 6 | 6 | 6 | 6 | 8 | 8 | 9 |
| s | 10 | 10 | 13 | 13 | 17 | 17 | 19 | 19 | 22 |
| i | 8 | 8 | 12 | 12 | 12 | 12 | 14 | 14 | 14 |
| Размеры | M26x1.5 | M27x2 | M30x1.5 | M30x2 | M33x2 | M36x1.5 | M36x2 | M38x1.5 | M42x1.5 |
| c | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 4 | 5 |
| d2 | 31 | 32 | 36 | 36 | 39 | 42 | 42 | 44 | 49 |
| m | 10 | 10 | 10 | 10 | 11 | 11 | 11 | 11 | 12 |
| s | 24 | 24 | 24 | 24 | 27 | 27 | 27 | 27 | 30 |
| i | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
| Размеры | M42x2 | M45x1.5 | M45x2 | M48x1.5 | M48x2 | M52x1.5 | M56x2 | M64x2 |
| c | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| d2 | 49 | 55 | 52 | 55 | 55 | 60 | 64 | 72 |
| m | 12 | 12 | 12 | 12 | 12 | 12 | 15 | 15 |
| s | 30 | 30 | 30 | 36 | 30 | 30 | 36 | 36 |
| i | 16 | 16 | 16 | 16 | 16 | 16 | 20 | 20 |
| Размеры | G 1/8" A | G 1/4" A | G 3/8" A | G 1/2" A | G 5/8" A | G 3/4" A |
| c | 3 | 3 | 3 | 4 | 4 | 4 |
| d2 | 14 | 18 | 22 | 26 | 28 | 32 |
| m | 6 | 6 | 6 | 8 | 8 | 10 |
| s | 10 | 13 | 17 | 19 | 22 | 24 |
| i | 8 | 12 | 12 | 14 | 14 | 16 |
| Размеры | G 7/8" A | G 1" A | G 1 1/8" A | G 1 1/4" A | G 1 1/2" A | G 1 3/4" A | G 2" A |
| c | 4 | 5 | 4 | 5 | 5 | 5 | 5 |
| d2 | 36 | 39 | 44 | 49 | 55 | 62 | 68 |
| m | 10 | 11 | 11 | 12 | 12 | 15 | 15 |
| s | 24 | 27 | 27 | 30 | 30 | 36 | 36 |
| i | 14 | 16 | 16 | 16 | 16 | 20 | 20 |
Если вы хотите купить пробки Заглушки резьбовые цилиндрические DIN 910 с шестигранной головкой и фланцем , вы можете:
Позвонить:
