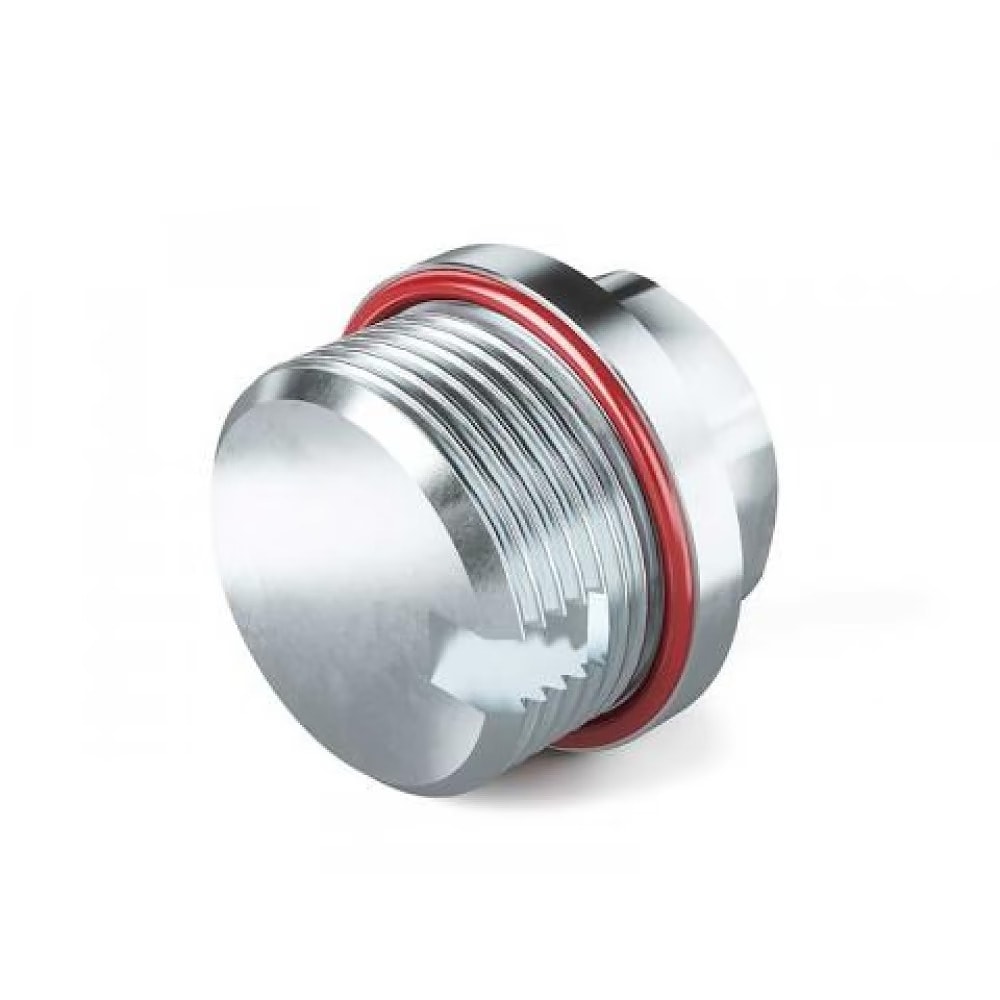

Винты запорные DIN 5586 B с уплотнителем G
Винты запорные с манжетой, вентиляционным отверстием, тип В с резиновым уплотнителем DIN 5586 (пробки резьбовые с вентилируемым отверстием).
DIN 5586 применяются в пневмосистемах для запирания отверстия с внутренней резьбой и возможностью стравливания воздуха совместно с гайками, шайбами соответствующих размеров и др. Для затяжки винта необходим рожковый, накидной ключ или торцевая головка.
- Резьба дюймовая трубная цилиндрическая G/BSPP с углом профиля 55°.
- Диаметр дюймовой трубной резьбы от G 1/8″ до G 2″.
- Варианты материалов: сталь.
- Варианты покрытий: гальваническое цинкование.

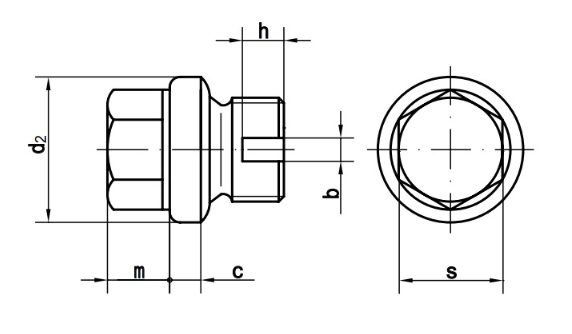

Размерный ряд винтов DIN 5586
| Размеры | G 1/8" | G 1/4" | G 1/2" | G 3/4" | G 1" | G 1 1/2" | G 2" |
| c | 3 | 3 | 4 | 4 | 5 | 5 | 5 |
| d2 | 14 | 18 | 26 | 32 | 39 | 55 | 68 |
| m | 6 | 6 | 8 | 10 | 11 | 12 | 15 |
| b | 3 | 3 | 4 | 6 | 6 | 6 | 6 |
| h | 5 | 7 | 8 | 10 | 10 | 10 | 10 |
| s | 10 | 13 | 19 | 24 | 27 | 30 | 36 |
Если вы хотите купить винты запорные DIN 5586 B с уплотнителем G , вы можете:
