Пробки Заглушки резьбовые цилиндрические DIN 7604 A C с шестигранной головкой

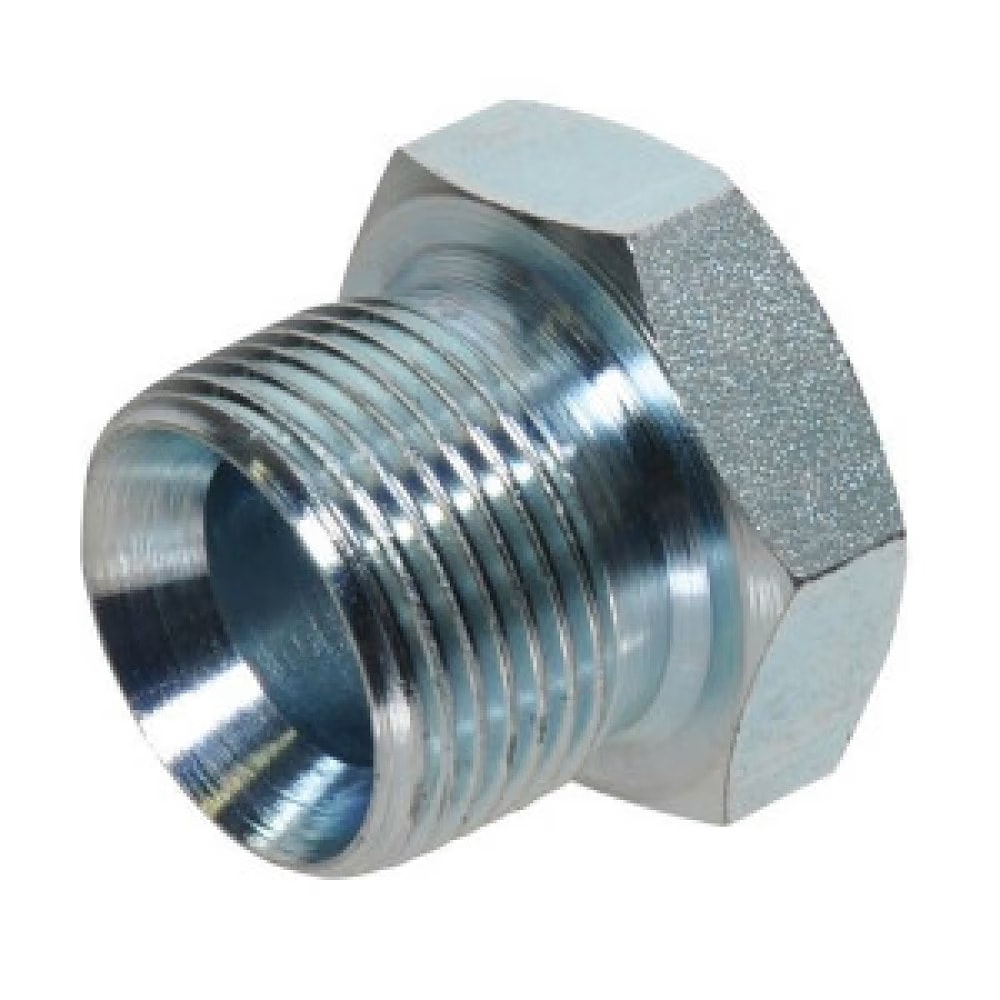

Пробки резьбовые цилиндрические с шестигранной головкой и фланцем DIN 7604 (заглушки резьбовые для труб).
DIN 7604 применяются для временного или постоянного закрытия (глушения) отверстий с внутренней резьбой в различных сферах машиностроения и трубопроводных систем совместно с трубами, фитингами соответствующих размеров и др. Пробка с резьбой М18х1.5 и более выполнена с фланцем. Для затяжки пробки необходим рожковый, накидной ключ или торцевая головка.
- Резьба метрическая с мелким шагом.
- Диаметр метрической резьбы от М8х1 до М52х1.5.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование.
Пробки резьбовые цилиндрические DIN 7604 выпускаются в ряде модификаций:

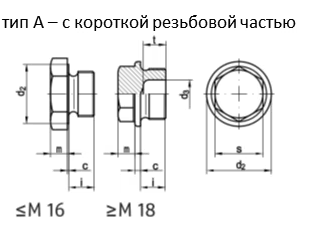

- тип А — с короткой резьбовой частью

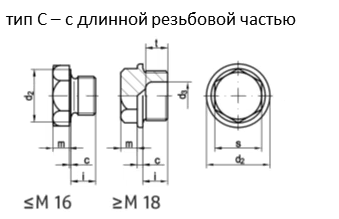

- тип С — с длинной резьбовой частью
Размерный ряд пробок DIN 7604
| Размеры | M8x1 | M10x1 | M12x1.5 | M14x1.5 | M16x1.5 | M18x1.5 |
| c | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 2 |
| d2 | 12 | 14 | 17 | 19 | 21 | 23 |
| d3 | - | - | - | - | - | 10 |
| l тип A / тип C | -/8 | 6/8 | 9 | 9/- | 9/- | 9/- |
| L тип A / тип C | -/12.5 | 10.5/12.5 | 15.5 | 15.5/- | 15.5/- | 17/- |
| m | 4 | 4 | 6 | 6 | 6 | 6 |
| s | 12 | 14 | 17 | 19 | 22 | 17 |
| t тип A / тип C | - | - | - | - | - | 8/- |
| Размеры | M22x1.5 | M26x1.5 | M30x1.5 | M38x1.5 | M45x1.5 | M52x1.5 |
| c | 2 | 2.5 | 2.5 | 3 | 3 | 3 |
| d2 | 27 | 31 | 36 | 44 | 52 | 60 |
| d3 | 14 | 16 | 20 | 26 | 32 | 38 |
| l тип A / тип C | 9/- | 9/12 | 9/12 | -/12 | -/12 | -/12 |
| L тип A / тип C | 17/- | 19.5/22.5 | 19.5/22.5 | -/23 | -/23 | -/23 |
| m | 6 | 8 | 8 | 8 | 8 | 8 |
| s | 19 | 22 | 22 | 22 | 24 | 27 |
| t тип A / тип C | 8/- | 8/10 | 8/10 | -/10 | -/10 | -/10 |
