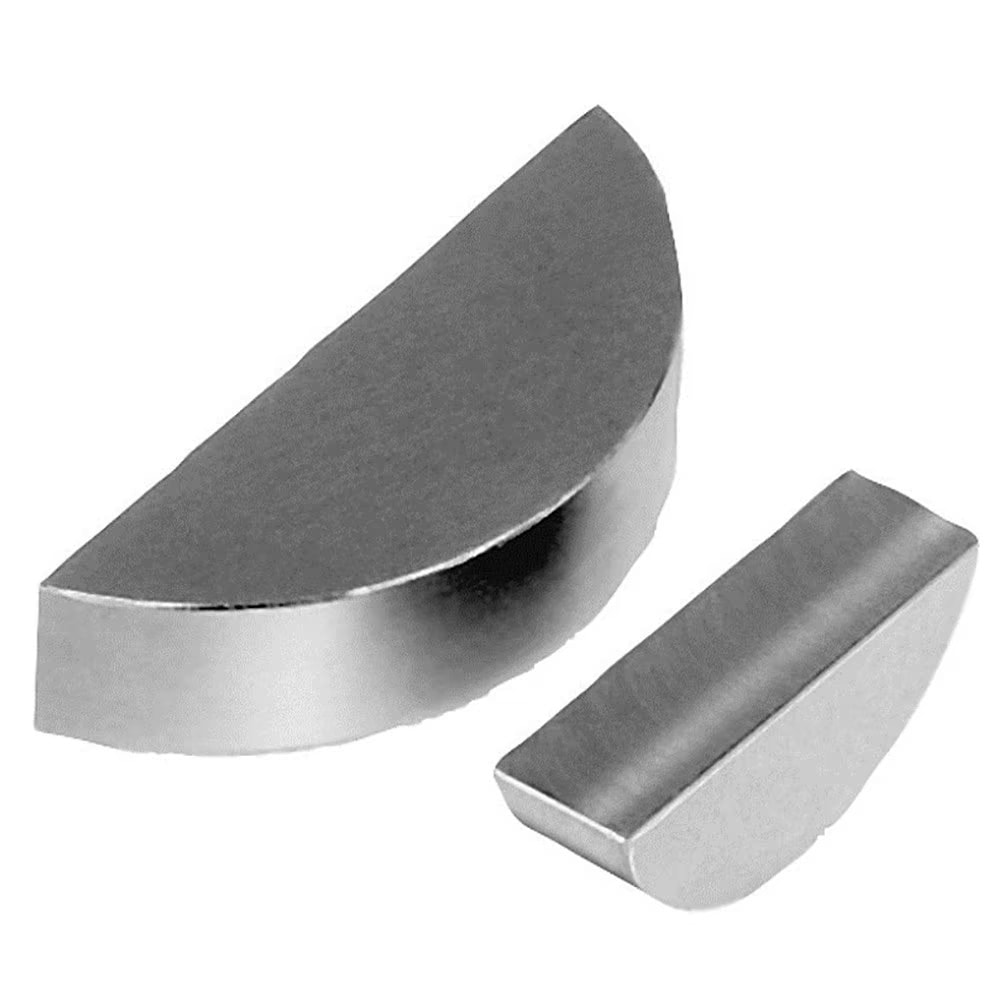

Шпонки сегментные DIN 6888 ISO 3912
Шпонки сегментные DIN 6888. Аналоги стандартов: ISO 3912, ГОСТ 24071-97.
DIN 6888 применяются в различных сферах машиностроения и автомобилестроения для неподвижной фиксации вращающихся деталей на валах, а также для передачи крутящего момента от вала к ступице совместно с валами, ступицами соответствующих размеров и др. Выбор размера сечения шпонки сегментной по диаметру вала зависит от того, будет ли передавать шпонка крутящий момент или будет только фиксировать деталь на валу.
- Номинальный размер шпонки b.
- Сечение шпонки b × h от 2×2,6 до 10×16 мм.
- Варианты материалов: сталь.
Размерный ряд штифтов DIN 6888
| Размеры | 2 | 2 | 2.5 | 3 | 3 | 3 | 4 |
| h | 2.6 | 3.7 | 3.7 | 3.7 | 5 | 6.5 | 5 |
| d2 | 7 | 10 | 10 | 10 | 13 | 16 | 13 |
| l | 6.76 | 9.66 | 9.66 | 9.66 | 12.65 | 15.72 | 12.65 |
| для вала Ø1 | 6 - 8 | 6 - 8 | 8 - 10 | 8 - 10 | 8 - 10 | - | 10 - 12 |
| для вала Ø2 | 10 - 12 | 10 - 12 | 12 - 17 | 12 - 17 | 12 - 17 | 12 - 17 | 17 - 22 |
| Размеры | 4 | 4 | 5 | 5 | 5 | 6 | 6 |
| h | 6.5 | 7.5 | 6.5 | 7.5 | 9 | 7.5 | 9 |
| d2 | 16 | 19 | 16 | 19 | 22 | 19 | 22 |
| l | - | - | - | - | - | - | - |
| для вала Ø1 | 10 - 12 | - | 12 - 17 | 12 - 17 | - | 17 - 22 | 17 - 22 |
| для вала Ø2 | 17 - 22 | 17 - 22 | 22 - 30 | 22 - 30 | 22 - 30 | 30 - 38 | 30 - 38 |
| Размеры | 6 | 8 | 8 | 8 | 10 | 10 | 10 |
| h | 11 | 9 | 11 | 13 | 11 | 13 | 16 |
| d2 | 28 | 22 | 28 | 32 | 28 | 32 | 45 |
| l | 27.35 | 21.63 | 27.35 | 31.43 | 27.35 | 31.43 | 43.08 |
| для вала Ø1 | - | 22 - 30 | 22 - 30 | - | 30 - 38 | 30 - 38 | - |
| для вала Ø2 | 30 - 38 | >38 | >38 | >38 | >38 | >38 | >38 |
