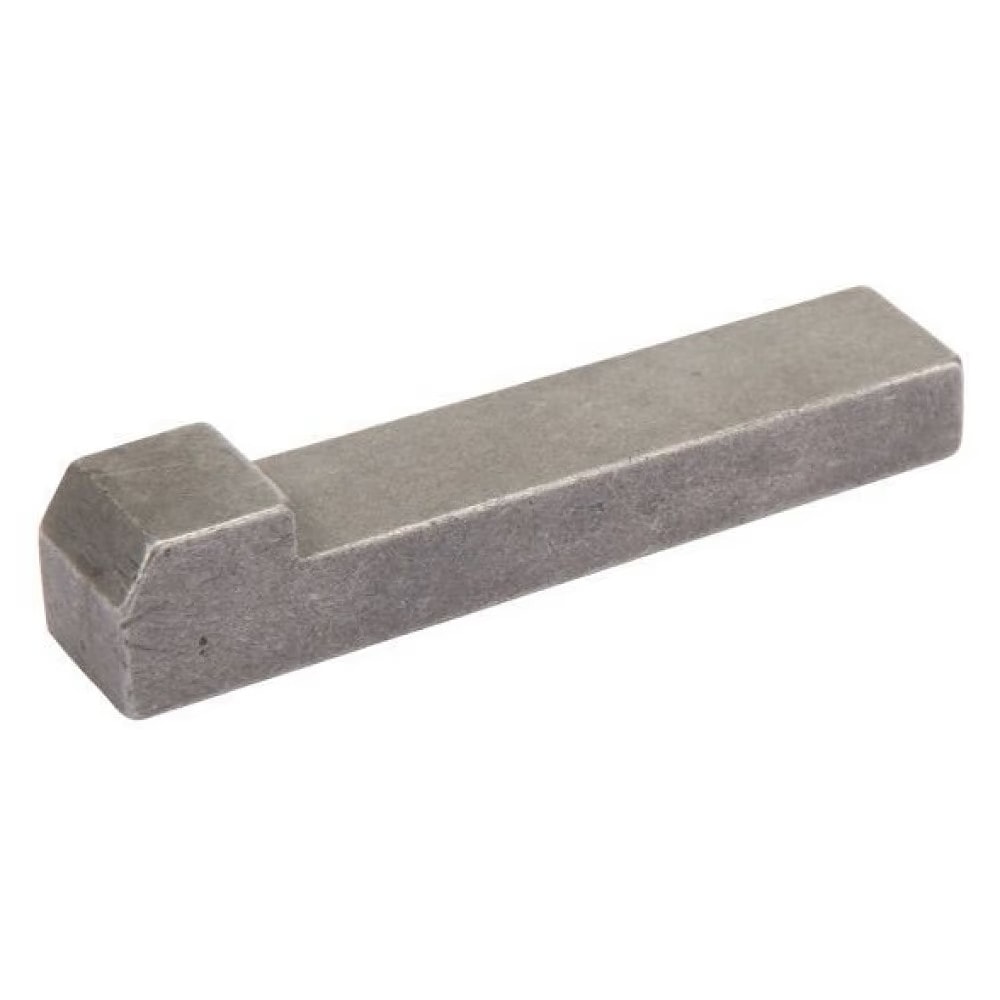

Шпонки клиновые врезные DIN 6887 ISO 774
Шпонки клиновые врезные DIN 6887. Аналоги стандартов: ISO 774, ГОСТ 24068-80.
DIN 6887 применяются в различных сферах машиностроения и автомобилестроения для создания фиксированных соединений между валами и ступицами совместно с валами, ступицами соответствующих размеров и др. Шпонки DIN 6887 имеют ряд особенностей: конусность 1:100 позволяет получить надёжную фиксацию соединения и передачу крутящего момента; удобный монтаж и демонтаж осуществляется благодаря наличию головки у шпонки.
- Номинальный размер шпонки — ширина.
- Формат размера шпонки клиновой: ширина × высота × длина.
- Ширина от 6 до 16 мм, высота от 6 до 10 мм, длина от 32 до 100 мм.
- Варианты материалов: сталь.
Размерный ряд штифтов DIN 6887
| Размеры | 6 | 8 | 10 | 12 | 14 | 16 |
| h | 6 | 7 | 8 | 8 | 9 | 10 |
| h1 | 6.1 | 7.2 | 8.2 | 8.2 | 9.2 | 10.2 |
| h2 | 10 | 11 | 12 | 12 | 14 | 16 |
| для вала Ø | 17 - 22 | 22 - 30 | 30 - 38 | 38 - 44 | 44 - 50 | 50 - 58 |
