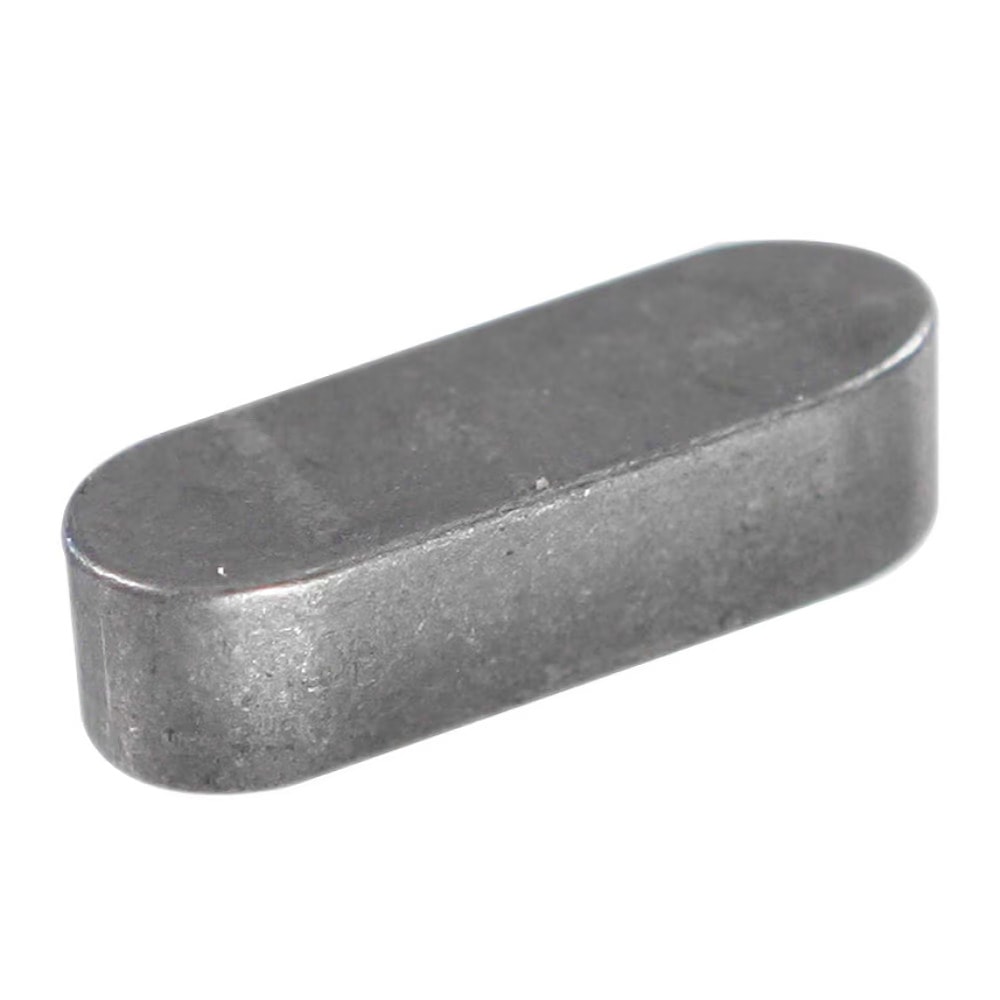

Шпонки призматические DIN 6885 A ISO 2491
Шпонки призматические DIN 6885. Аналоги стандартов: ISO 2491, ГОСТ 23360-78, ГОСТ 29175-91.
DIN 6885 применяются в различных сферах машиностроения и автомобилестроения для создания скользящих соединений между валами и ступицами совместно с валами, ступицами соответствующих размеров и др. Шпонки DIN 6885 устанавливаются в шпоночные пазы на валах и передают крутящий момент своими боковыми гранями.
- Формат размера шпонки призматической: ширина × высота × длина.
- Ширина от 2 до 50 мм, высота от 2 до 28 мм, длина от 8 до 320 мм.
- Варианты материалов: сталь, сталь коррозионностойкая.
Размерный ряд штифтов DIN 6885
| Ширина b (h9) | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 |
| Высота h (h11) | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 8 | 9 | 10 | 11 | 12 | 14 | 14 |
| для вала Ø | 6...8 | 8...10 | 10...12 | 12...17 | 17...22 | 22...30 | 30...38 | 38...44 | 44...50 | 50...58 | 58...65 | 65...75 | 75...85 | 85...95 |
| Ширина b (h9) | 28 | 32 | 36 | 40 | 45 | 50 |
| Высота h (h11) | 16 | 18 | 20 | 22 | 25 | 28 |
| для вала Ø | 95...110 | 110...130 | 130...150 | 150...170 | 170...200 | 200...230 |
Если вы хотите купить шпонки призматические DIN 6885 A ISO 2491 , вы можете:
Позвонить:
