Шпонки призматические DIN 6880
Сталь шпоночная DIN 6880 (шпонки призматические). Аналоги стандартов: ГОСТ 8787-68.

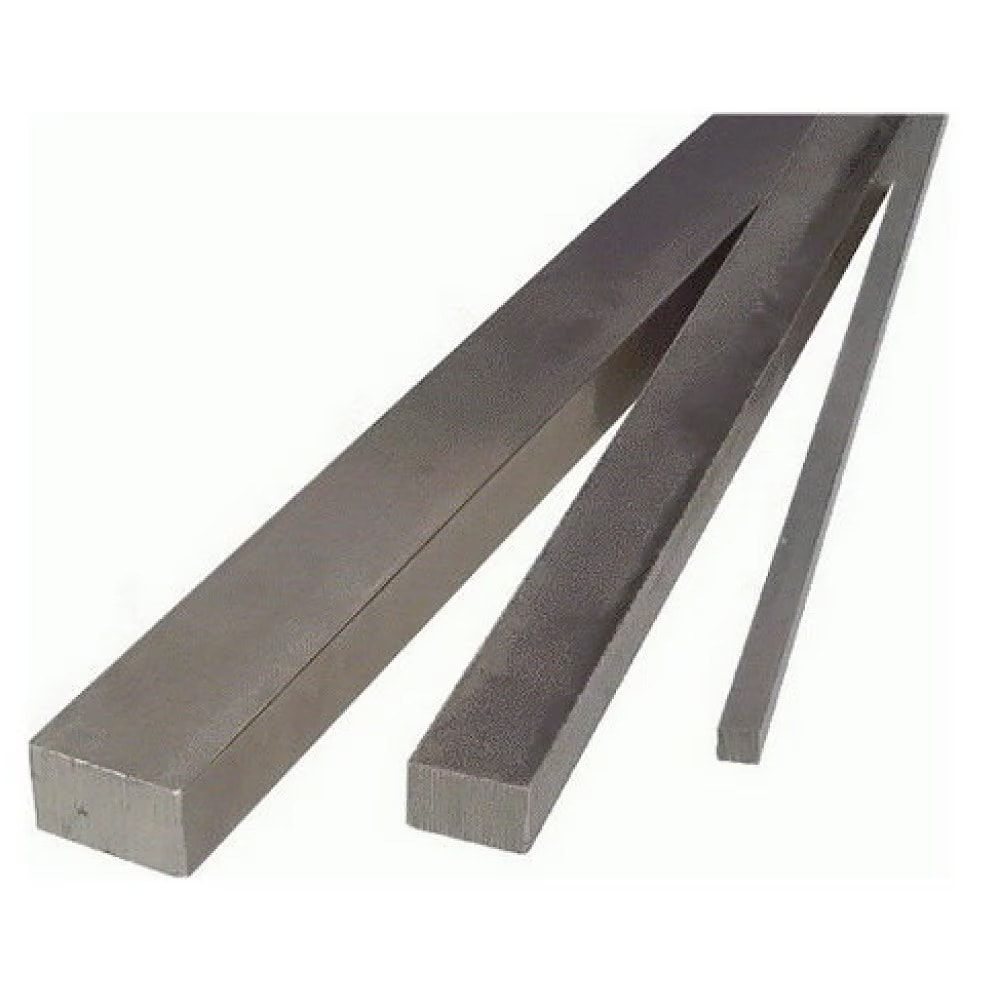

DIN 6880 применяются в различных сферах машиностроения и автомобилестроения для создания скользящих соединений между валами и ступицами совместно с валами, ступицами соответствующих размеров и др. Шпонки DIN 6880 устанавливаются в шпоночные пазы на валах и передают крутящий момент своими боковыми гранями. Сталь шпоночная представляет собой заготовку для нарезания готовых призматических шпонок.
- Формат размера шпонки призматической: ширина × высота × длина.
- Сечение от 3×3 до 36×20 мм, длина 1000 и 2000 мм.
- Варианты материалов: сталь 45.
Размерный ряд штифтов DIN 6880
| Размеры | 3x3 | 4x4 | 5x5 | 6x6 | 8x7 | 10x8 | 12x8 | 14x9 | 16x10 | 18x11 | 20x12 | 22x14 |
| b | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 |
| h | 3 | 4 | 5 | 6 | 7 | 8 | 8 | 9 | 10 | 11 | 12 | 14 |
| L | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Размеры | 25x14 | 28x16 | 32x18 | 36x20 |
| b | 25 | 28 | 32 | 36 |
| h | 14 | 16 | 18 | 20 |
| L | 1000 | 1000 | 1000 | 1000 |
Если вы хотите купить шпонки призматические DIN 6880 , вы можете:
Позвонить:
Ещё из раздела Шпонки высокопрочные

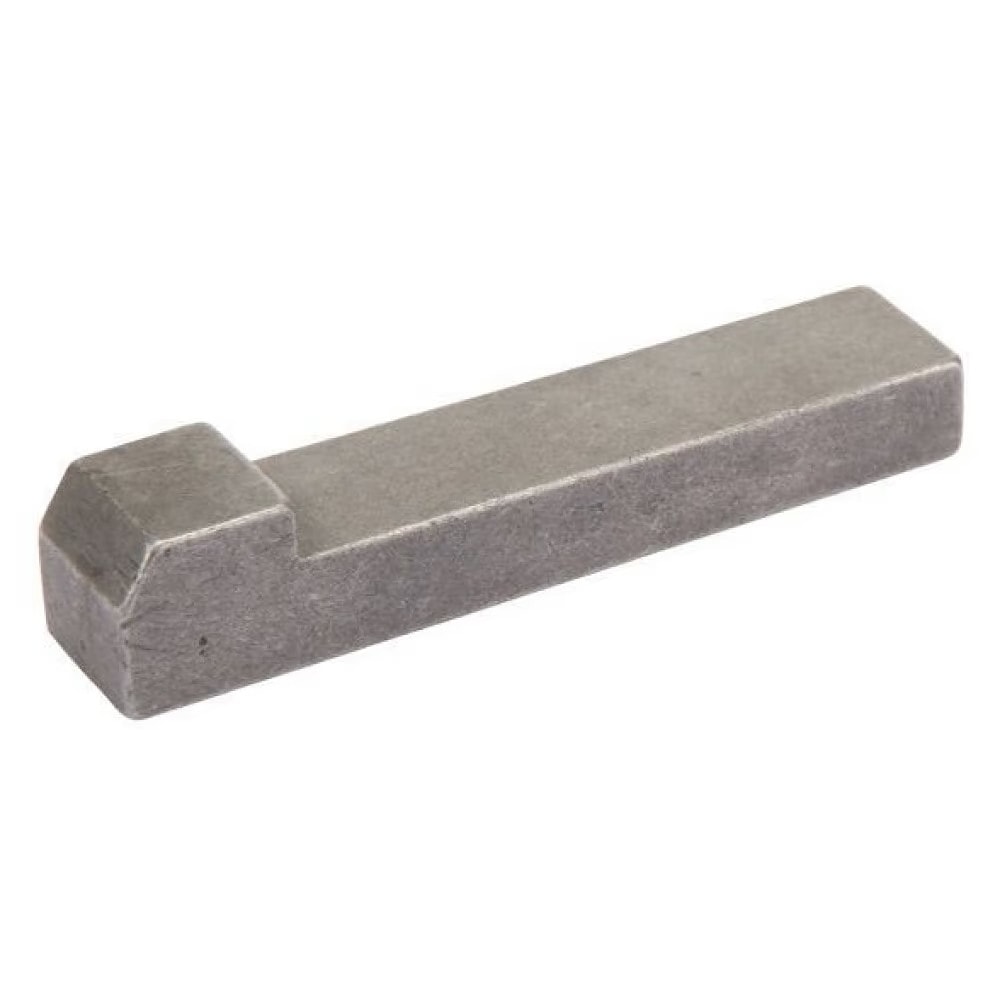

Шпонки клиновые врезные DIN 6887. Аналоги стандартов: ISO 774, ГОСТ 24068-80. DIN 6887 применяются в различных сферах машиностроения и автомобилестроения для создания фиксированных соединений между валами и ступицами совместно с валами, ступицами ...

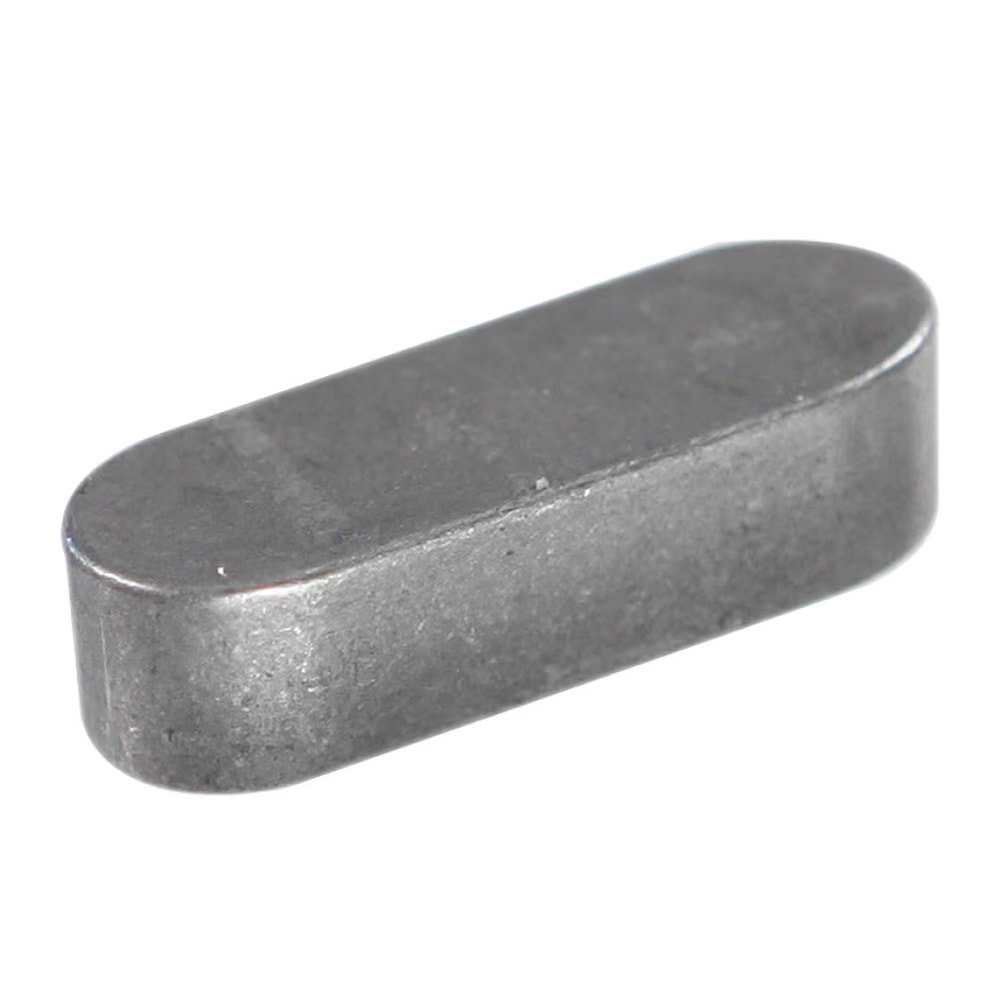

Шпонки призматические DIN 6885. Аналоги стандартов: ISO 2491, ГОСТ 23360-78, ГОСТ 29175-91. DIN 6885 применяются в различных сферах машиностроения и автомобилестроения для создания скользящих соединений между валами и ступицами совместно с валами, ...

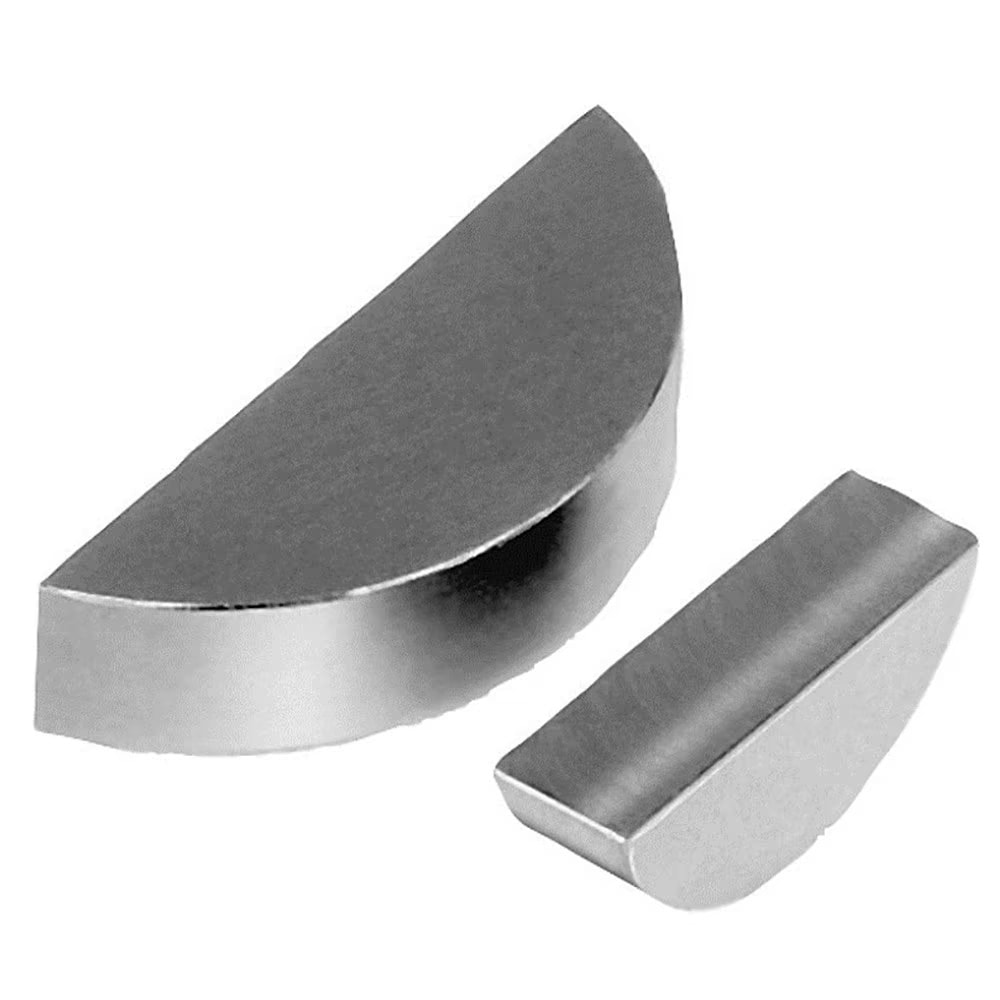

Шпонки сегментные DIN 6888. Аналоги стандартов: ISO 3912, ГОСТ 24071-97. DIN 6888 применяются в различных сферах машиностроения и автомобилестроения для неподвижной фиксации вращающихся деталей на валах, а также для передачи крутящего момента от ...
