Шпильки резьбовые DIN 975 / 976

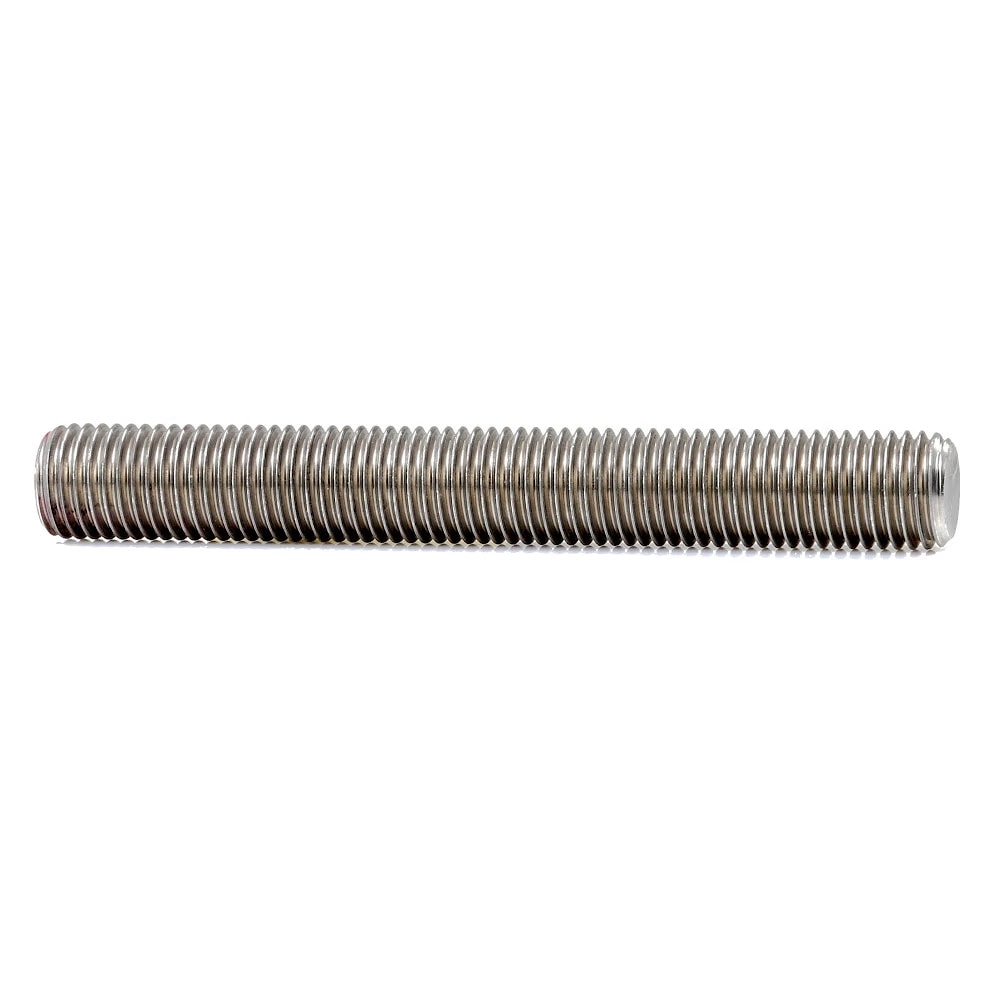

Шпильки резьбовые DIN 975 / DIN 976-1 (штанга резьбовая, пруток резьбовой).

DIN 975 и DIN 976-1 используются для стягивания и соединения деталей и элементов конструкций в строительстве и промышленности совместно с гайками и шайбами соответствующих размеров и др. Резьбовые шпильки большой длины (1 и 2 метра) применяются для подвешивания инженерных коммуникаций и оборудования к перекрытиям, в этом случае один конец шпильки устанавливается в бетон с помощью забивных анкеров.

• Резьба метрическая от М2 до М56 мм.
• Резьба BSW от 1/2″ до 1″.
• Резьба TR от 12×3 до 44×7.
• Длина по DIN 975 — 1 и 2 метра. По DIN 976-1 — от 20 до 500 мм и 1 метр.
• Метрическая резьба с крупным и мелким шагом, класс прочности 8.8, 10.9, 12.9. Угол профиля 60°.
• Метрическая резьба с крупным шагом, класс прочности 4.8, уменьшенная нагрузка. Угол профиля до 45°.
• Резьба трапецеидальная TR по DIN 103.
• Резьба дюймовая по стандарту BSW (British Standard Whitworth).
• Классы прочности стальных резьбовых шпилек: 4.8, 8.8, 10.9, 12.9.
• Классы прочности для шпилек из нержавеющих и коррозионно-стойких сталей: А2, А4, А5.
• Варианты материалов: сталь, сталь коррозионностойкая, латунь, полиамид.
• Варианты покрытий: чёрный / фосфатирование, гальваническое цинкование, горячее цинкование.

Резьбовые шпильки по DIN 975 или DIN 976-1 могут иметь цветовую маркировку класса прочности на торце:

• 4.8 и ниже — без маркировки
• 8.8 — жёлтый
• 10.9 — белый
• 12.9 — чёрный
• А2-70 — зелёный
• А4-70 — красный

Шпильки резьбовые DIN 976-1 выпускаются в двух модификациях:

• тип А, с не плоским торцом
• тип В, с фаской и плоским торцом

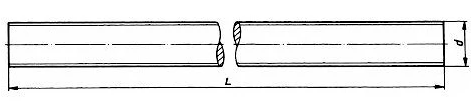

Размерный ряд шпилек DIN 975 / 976
