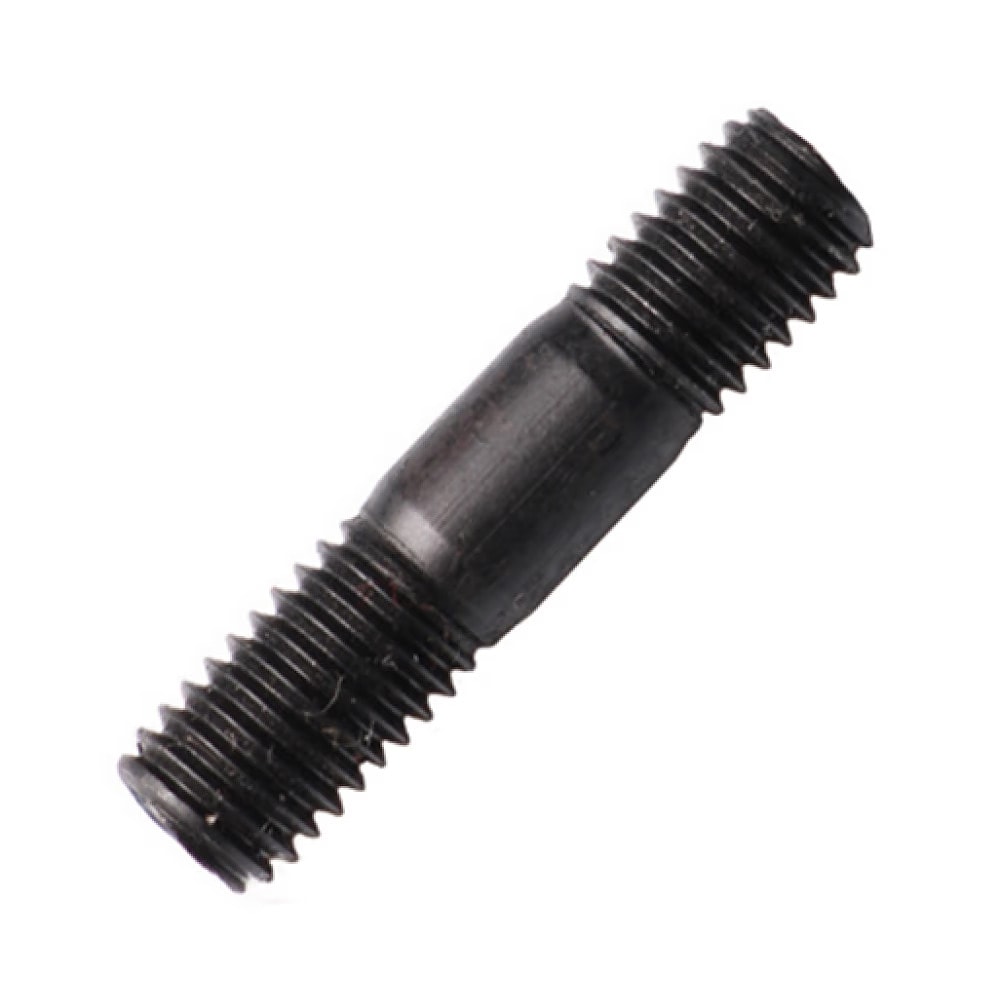

Шпильки резьбовые DIN 939 с ввинчиваемым концом 1.25d
Шпильки резьбовые с ввинчиваемым концом 1,25d DIN 939. Аналоги стандартов: ГОСТ 22034-76, ГОСТ 22035-76.
DIN 939 применяются для создания разъёмных соединений корпусных деталей совместно с гайками шестигранными соответствующих размеров и др. Короткая резьбовая часть (ввинчиваемый конец) имеет переходную посадку Sk6 и предназначена для плотного монтажа шпильки в основную деталь. Длинная резьбовая часть имеет скользящую посадку 6g и предназначена для стягивания деталей с помощью гайки шестигранной.
- Диаметр резьбы от М5 до М30, длина от 16 до 200 мм.
- Метрическая резьба с крупным шагом.
- Номинальная длина шпильки равняется длине шпильки без короткой резьбовой части.
- Классы прочности для стальных шпилек: 5.8, 8.8, 10.9.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование.
Размерный ряд шпилек DIN 939
| Размеры | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 | M24 | M27 | M30 |
| b1 | 6.5 | 7.5 | 10 | 12 | 15 | 18 | 20 | 25 | 30 | 35 | 38 |
| x1 | 2 | 2.5 | 3.2 | 3.8 | 4.3 | 5 | 5 | 6.3 | 7.5 | 7.5 | 9 |
| x2 | 1 | 1.25 | 1.6 | 1.9 | 2.2 | 2.5 | 2.5 | 3.2 | 3.8 | 3.8 | 4.5 |
| b2 | 22 | 24 | 28 | 32 | 36 | 40 | 44 | 53 | 60 | 66 | 72 |
