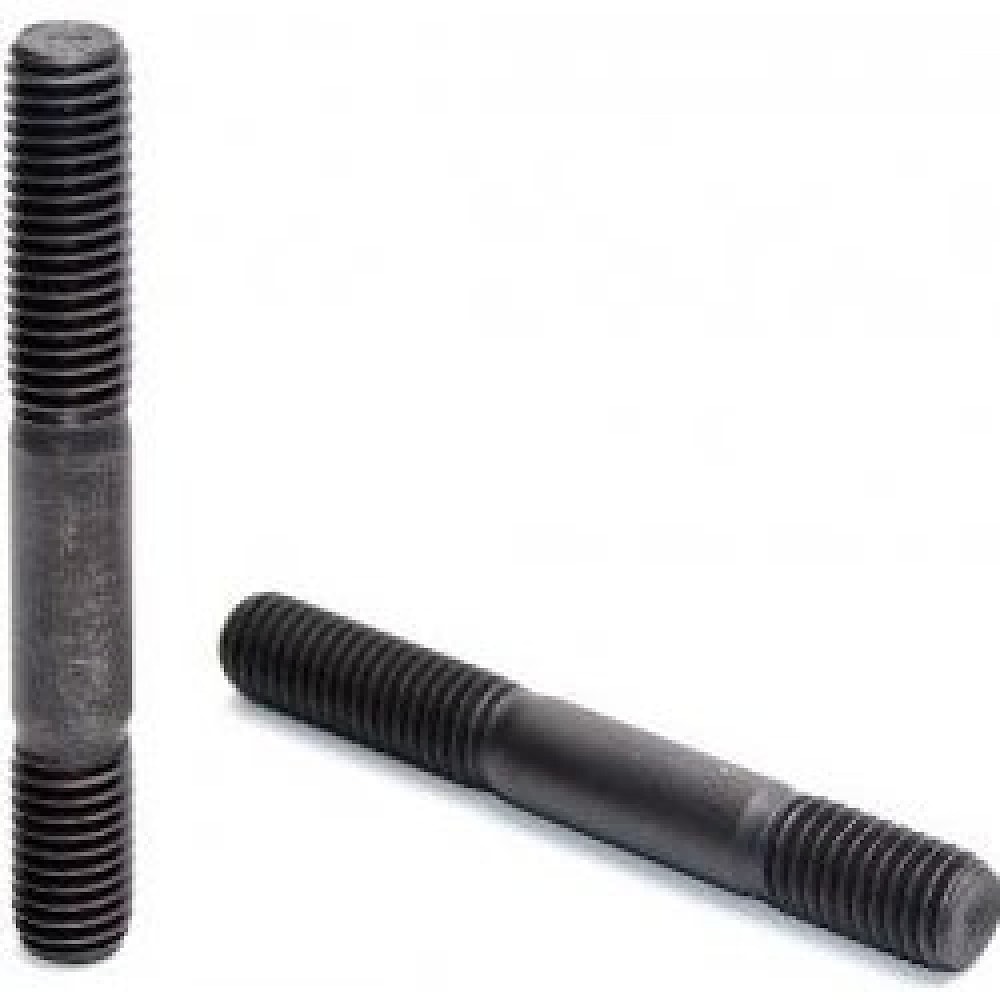

Шпильки резьбовые DIN 835 с ввинчиваемым концом 2d
Шпильки резьбовые DIN 835 с ввинчиваемым концом 2d. Аналоги стандартов: ГОСТ 22039-76, ГОСТ 22038-76.
DIN 835 применяются для создания разъёмных соединений корпусных деталей совместно с гайками шестигранными соответствующих размеров и др. Короткая резьбовая часть (ввинчиваемый конец) имеет переходную посадку Sk6 и предназначена для плотного монтажа шпильки в основную деталь. Длинная резьбовая часть имеет скользящую посадку 6g и предназначена для стягивания деталей с помощью гайки шестигранной.
- Диаметр резьбы от М6 до М16, длина от 16 до 120 мм.
- Метрическая резьба с крупным шагом.
- Номинальная длина шпильки равняется длине шпильки без короткой резьбовой части.
- Классы прочности для стальных шпилек: 5.8, 8.8.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: чёрный / без покрытия / фосфатирование.
Размерный ряд шпилек DIN 835
| Размеры | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 | M24 | M27 | M30 |
| b1 | - | 12 | 16 | 20 | 24 | - | 32 | - | - | - | - |
| x1 | 2 | 2.5 | 3.2 | 3.8 | 4.3 | 5 | 5 | 6.3 | 7.5 | 7.5 | 9 |
| x2 | 1 | 1.25 | 1.6 | 1.9 | 2.2 | 2.5 | 2.5 | 3.2 | 3.8 | 3.8 | 4.5 |
| b2 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 46 | 54 | 60 | 66 |
Если вы хотите купить шпильки резьбовые DIN 835 с ввинчиваемым концом 2d , вы можете:
Позвонить:
Ещё из раздела Шпильки высокопрочные

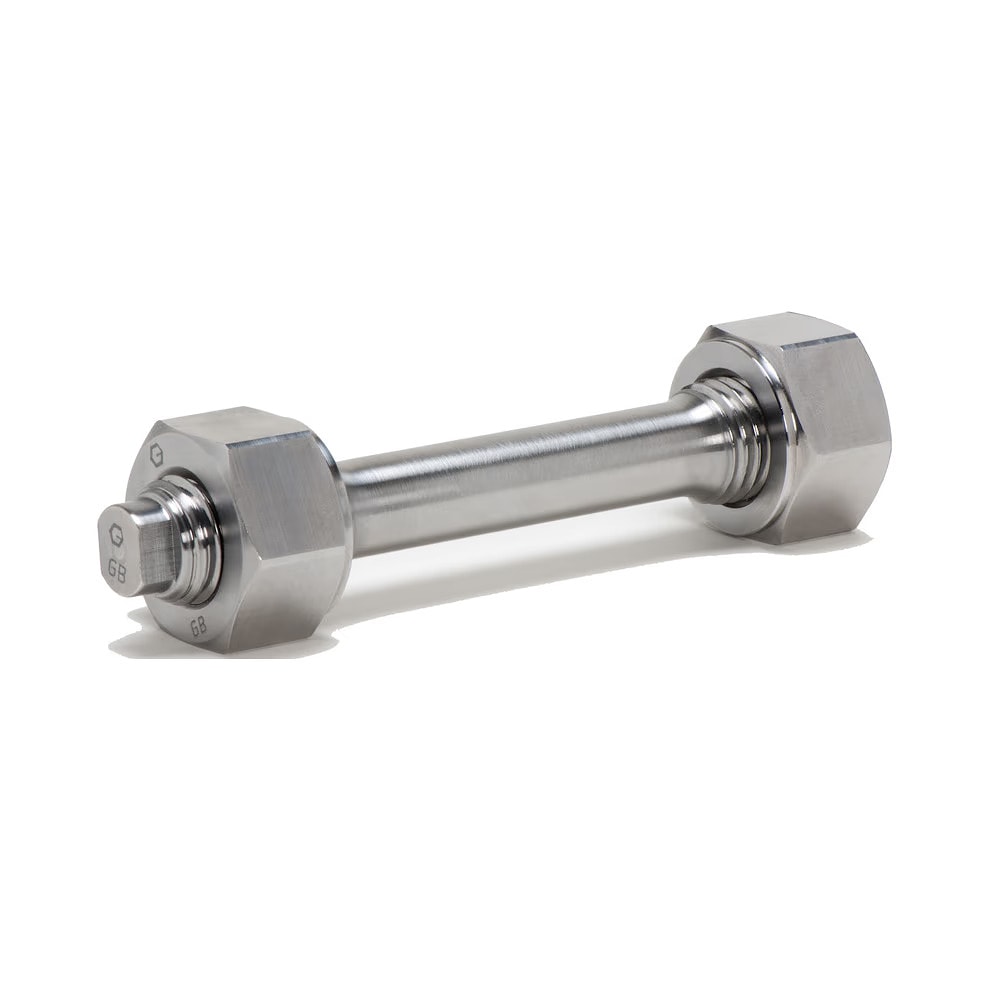

Шпильки DIN 2510 L для фланцевых соединений с длинной резьбовой частью. DIN 2510 применяются для создания фланцевых соединений промышленных трубопроводов совместно с гайками шестигранными с проточкой соответствующих размеров и др. Шпилька ...
