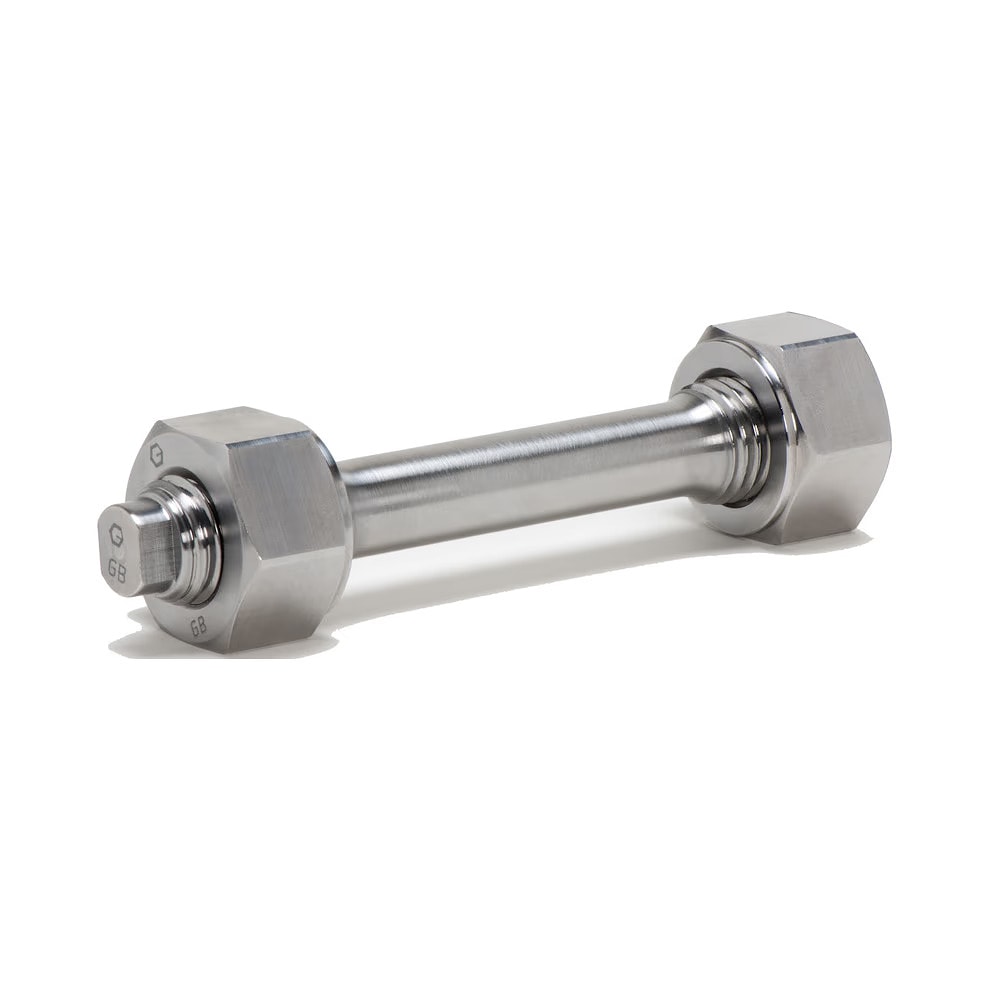

Шпильки DIN 2510 L для фланцевых соединений с двумя гайками
Шпильки DIN 2510 L для фланцевых соединений с длинной резьбовой частью.
DIN 2510 применяются для создания фланцевых соединений промышленных трубопроводов совместно с гайками шестигранными с проточкой соответствующих размеров и др. Шпилька поставляется в комплекте с двумя гайками шестигранными с проточкой. Гайки устанавливаются проточкой в сторону фланца. На шпильке с одной стороны выполнена цилиндрическая цапфа с лысками под рожковый ключ для фиксации шпильки при монтаже.
- Диаметр резьбы от М12 до М39, длина от 65 до 240 мм.
- Метрическая резьба с крупным шагом.
- Длина шпильки указана без учёта длины цапфы под ключ.
- Варианты материалов: сталь легированная жаропрочная, шпилька 1.7709 (близкий аналог стали 25Х1МФ), гайки 1.7218 (близкий аналог стали 30ХМА).
Размерный ряд шпилек DIN 2510
| Размеры | M12 | M16 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 |
| d2 | 8.5 | 12 | 15 | 16.5 | 18 | 20.5 | 23 | 25.5 | 27.5 | 30.5 |
| d3 | 8 | 12 | 14 | 14 | 14 | 18 | 18 | 25 | 25 | 28 |
| b1 | 20 | 23 | 28 | 30 | 32 | 35 | 39 | 42 | 45 | 48 |
| z2 | 4 | 5 | 6 | 6 | 6 | 6 | 6 | 9 | 9 | 10 |
| s | 7 | 10 | 11 | 11 | 11 | 13 | 13 | 22 | 22 | 24 |
Размерный ряд гаек DIN 2510
| Размеры | M12 | M14 | M16 | M20 | M24 | M27 | M30 | M33 | M36 | M39 | M42 |
| s | 22 | 24 | 27 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | 65 |
| m | 12 | 14 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 39 | 42 |
| d2 | 21 | 23 | 26 | 31 | 35 | 40 | 45 | 49 | 53.5 | 58.5 | 63.5 |
| t | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
Если вы хотите купить шпильки DIN 2510 L для фланцевых соединений с двумя гайками , вы можете:
Позвонить:
Ещё из раздела Шпильки высокопрочные

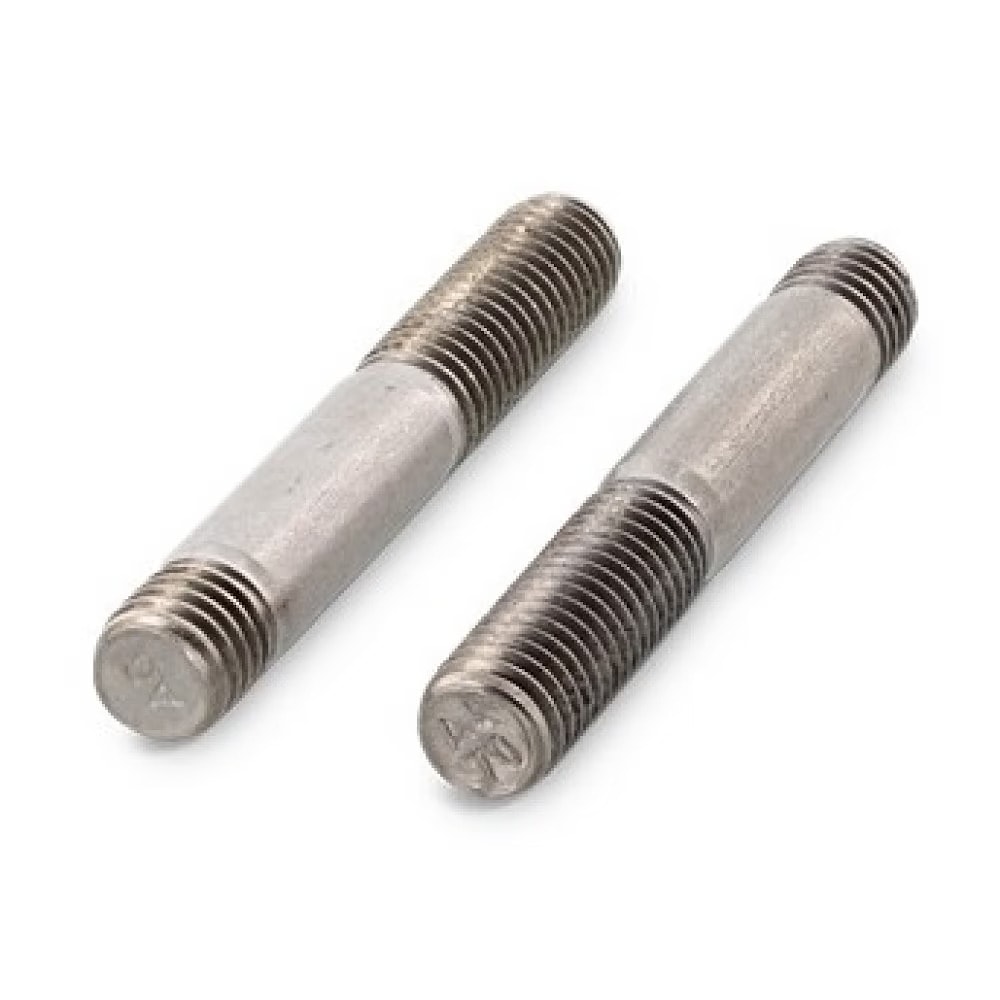

Шпильки резьбовые DIN 835 с ввинчиваемым концом 2d. Аналоги стандартов: ГОСТ 22039-76, ГОСТ 22038-76. DIN 835 применяются для создания разъёмных соединений корпусных деталей совместно с гайками шестигранными соответствующих размеров и др. Короткая ...

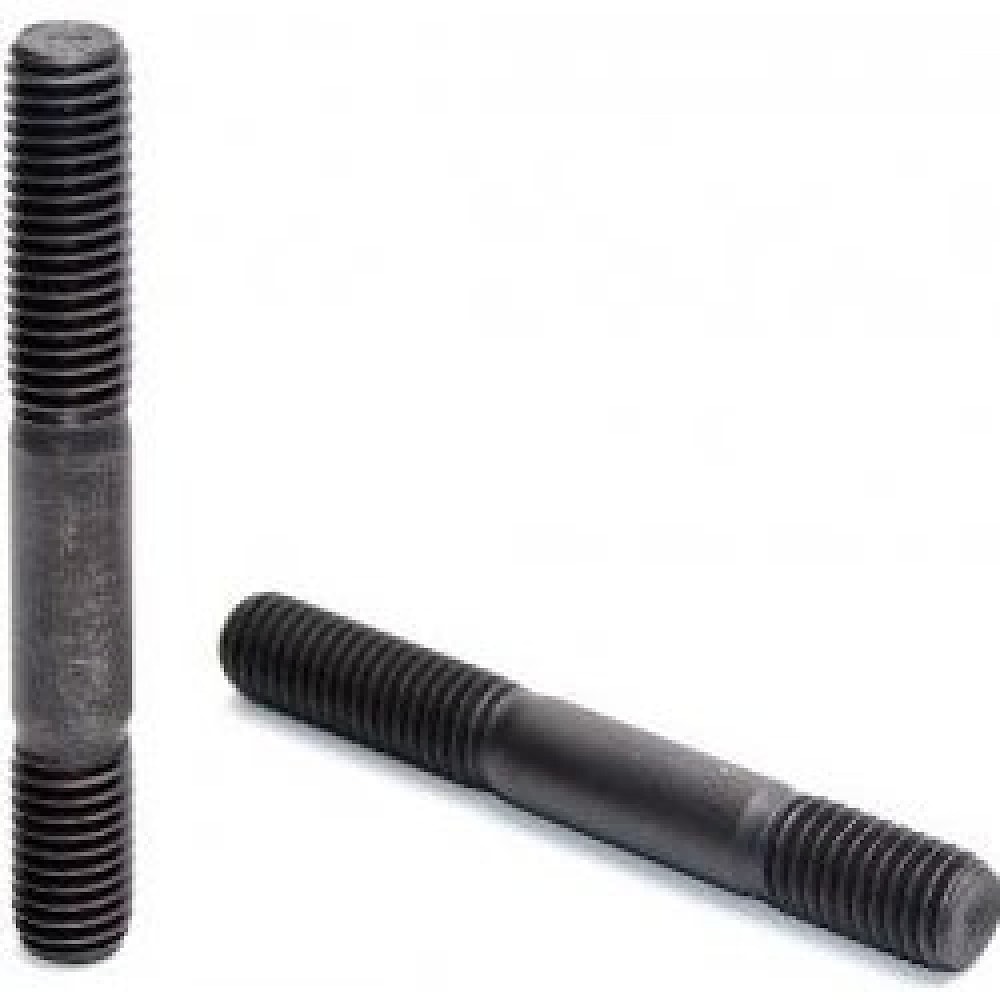

Шпильки резьбовые DIN 938 с ввинчиваемым концом 1d. Аналоги стандартов: ГОСТ 22032-76, ГОСТ 22033-76. DIN 938 применяются для создания разъёмных соединений корпусных деталей совместно с гайками шестигранными соответствующих размеров и др. Короткая ...
