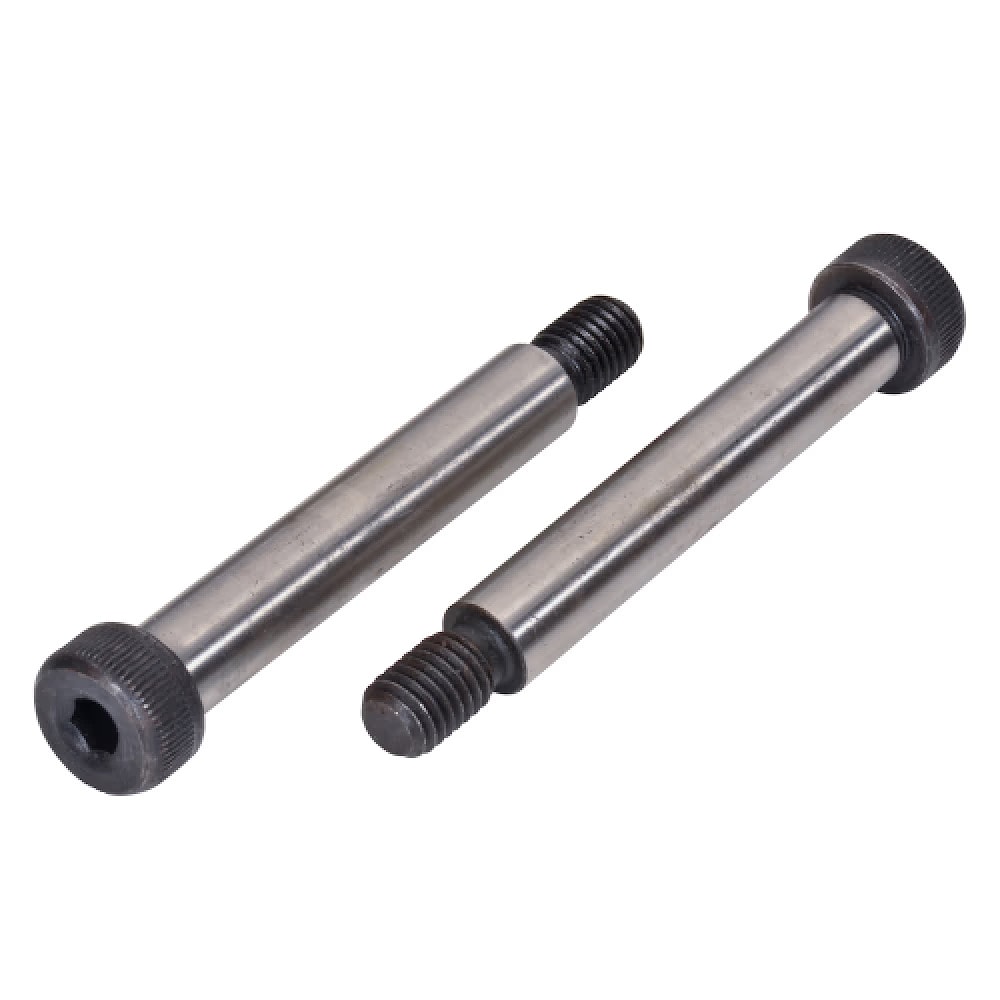

Винты DIN 9841 ISO 7379 с цилиндрической головкой и внутренним шестигранником
Винты с цилиндрической головкой и внутренним шестигранником, для отверстий из-под развертки DIN 9841 (винты призонные). Аналоги стандартов: ISO 7379, ГОСТ 28962-91.
DIN 9841 активно применяются в различных сферах машиностроения для обеспечения точных и плотных соединений деталей, работающих на срез, совместно с гайками, шайбами соответствующих размеров и др. Точность посадочного диаметра винта призонного DIN 9841: h8 для стальных винтов и f9 для винтов из коррозионно-стойких сталей. Для затяжки винта необходим ключ шестигранный по DIN 911.
- Диаметр резьбы от М5 до М16, длина от 10 до 100 мм.
- Метрическая резьба с крупным шагом.
- Номинальная длина винта соответствует длине гладкой части стержня.
- Классы прочности для стальных винтов: 12.9.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: чёрный / без покрытия / фосфатирование.

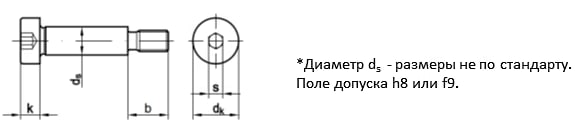

Размерный ряд винтов DIN 9841
| Размеры | M5 | M6 | M8 | M10 | M12 | M16 |
|---|---|---|---|---|---|---|
| dk | 10 | 13 | 16 | 18 | 24 | 30 |
| ds* | 6 | 8 | 10 | 12 | 16 | 20 |
| k | 4.5 | 5.5 | 7 | 9 | 11 | 14 |
| s | 3 | 4 | 5 | 6 | 8 | 10 |
| b | 9.75 | 11.25 | 13.25 | 16.4 | 18.4 | 22.4 |
