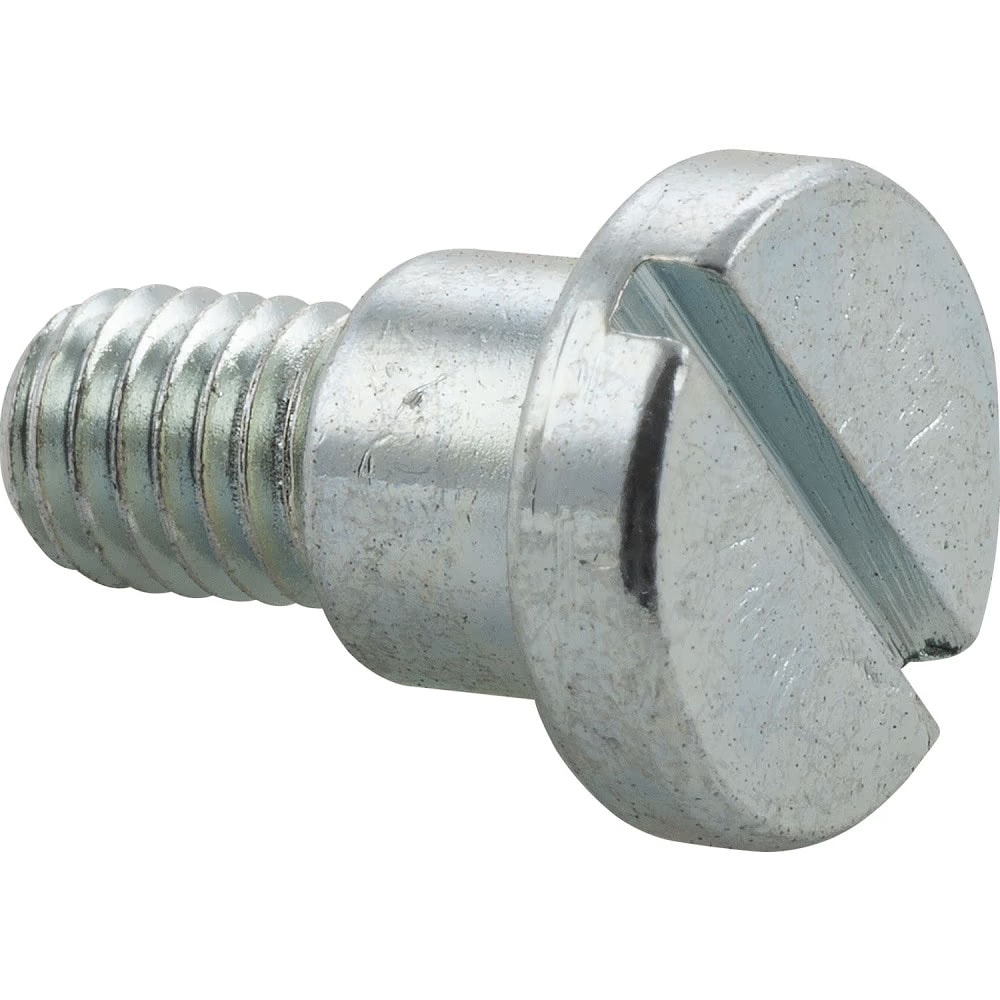

Винты DIN 923 ступенчатый установочный с цилиндрической головкой с прямым шлицем
Винты ступенчатые установочные с цилиндрической головкой и прямым шлицем DIN 923.
DIN 923 активно применяются в различных сферах машиностроения и автомобилестроения для фиксации деталей и защиты их от смещения с надёжным прижатием друг к другу совместно с гайками, шайбами соответствующих размеров и др. Винт установочный предназначен для монтажа в предварительно просверленное отверстие с нарезанной метрической резьбой. Для монтажа винта необходимы отвёртки или биты с плоским шлицем.
- Диаметр резьбы от М3 до М10, длина от 2 до 25 мм.
- Метрическая резьба с крупным шагом.
- В размере винта указывается диаметр резьбы и длина гладкого стержня. При этом длина резьбовой части для каждого диаметра резьбы постоянна.
- Класс прочности для стальных винтов: 5.8.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование.
Размерный ряд винтов DIN 923
| Размеры | M3 | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|---|
| dk | 7 | 8.5 | 11 | 13 | 16 | 20 |
| k | 1.8 | 2.4 | 2.7 | 3.1 | 3.8 | 4.6 |
| b | 4.5 | 6 | 7 | 9 | 11 | 13.5 |
| ds | 4 | 5.5 | 7 | 8 | 10 | 13 |
Номинальная длина I равняется длине гладкого стержня, без резьбы.
Если вы хотите купить винты DIN 923 ступенчатый установочный с цилиндрической головкой с прямым шлицем , вы можете:
Позвонить:
Ещё из раздела Винты

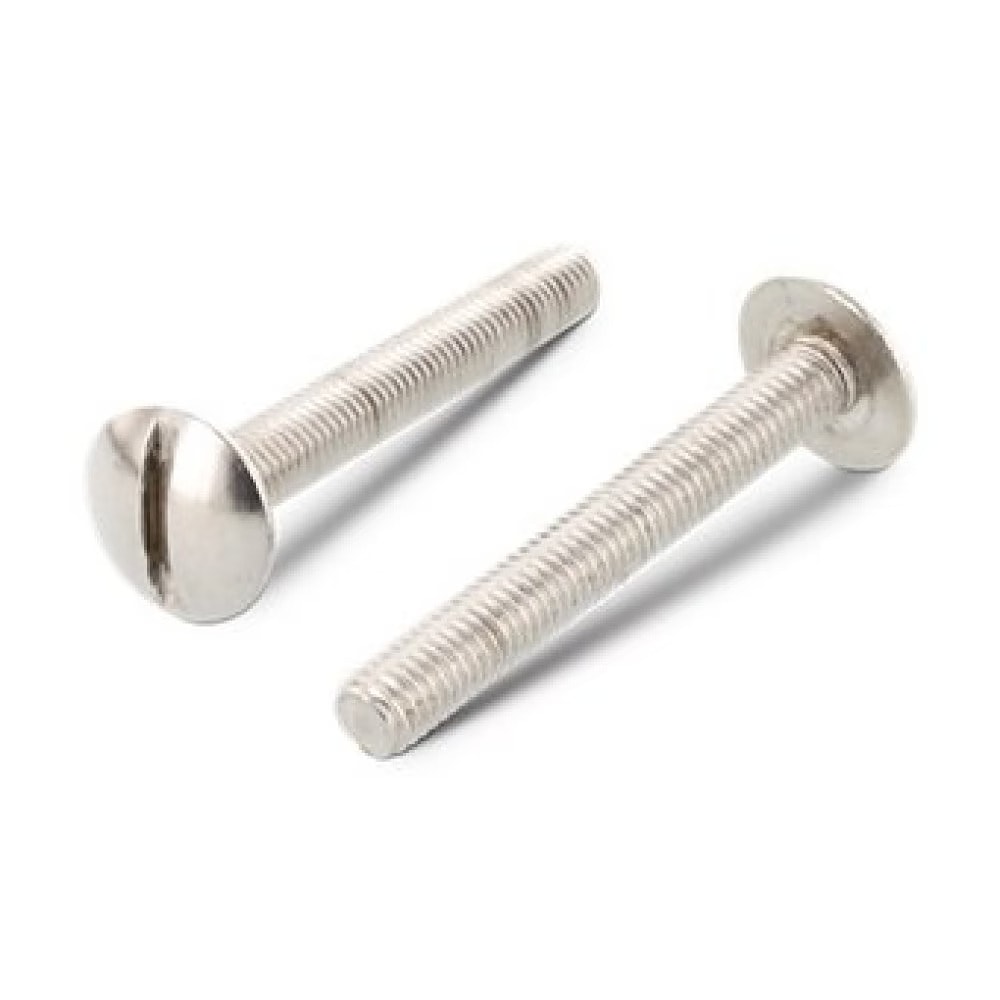

Винты с цилиндрической скруглённой головкой и прямым шлицем DIN 85 (винты с плоской головкой и плоским шлицем, винты с полукруглой головкой и плоским шлицем). Аналоги стандартов: ISO 1580, ГОСТ Р ИСО 1580-2013, ГОСТ Р 50404-92, ГОСТ 11644-75, ГОСТ ...
Винты высокопрочные с цилиндрической головкой и внутренним шестигранником DIN 912 (винты высокопрочные с цилиндрической головкой и внутренним шестигранником или приводом TORX, с полной или неполной метрической резьбой). Аналоги стандартов: ISO 4762, ...
Винты с уменьшенной плоской цилиндрической головкой и прямым шлицем DIN 920. DIN 920 активно применяются как в различных сферах машиностроения, автомобилестроения и приборостроения, так и при сборке и изготовлении мебели, а также в строительных ...
Винты с большой плоской головкой с прямым шлицем DIN 921 (винты с большой плоской головкой цилиндрической формы с прямым шлицем). DIN 921 активно применяются как в различных сферах машиностроения, автомобилестроения и приборостроения, так и при ...
Винты с цилиндрической цапфой и шлицем DIN 927 (винты с цилиндрической головкой и плоским шлицем). DIN 927 активно применяются в различных сферах машиностроения и приборостроения для создания винтовых соединений совместно с гайками, шайбами ...

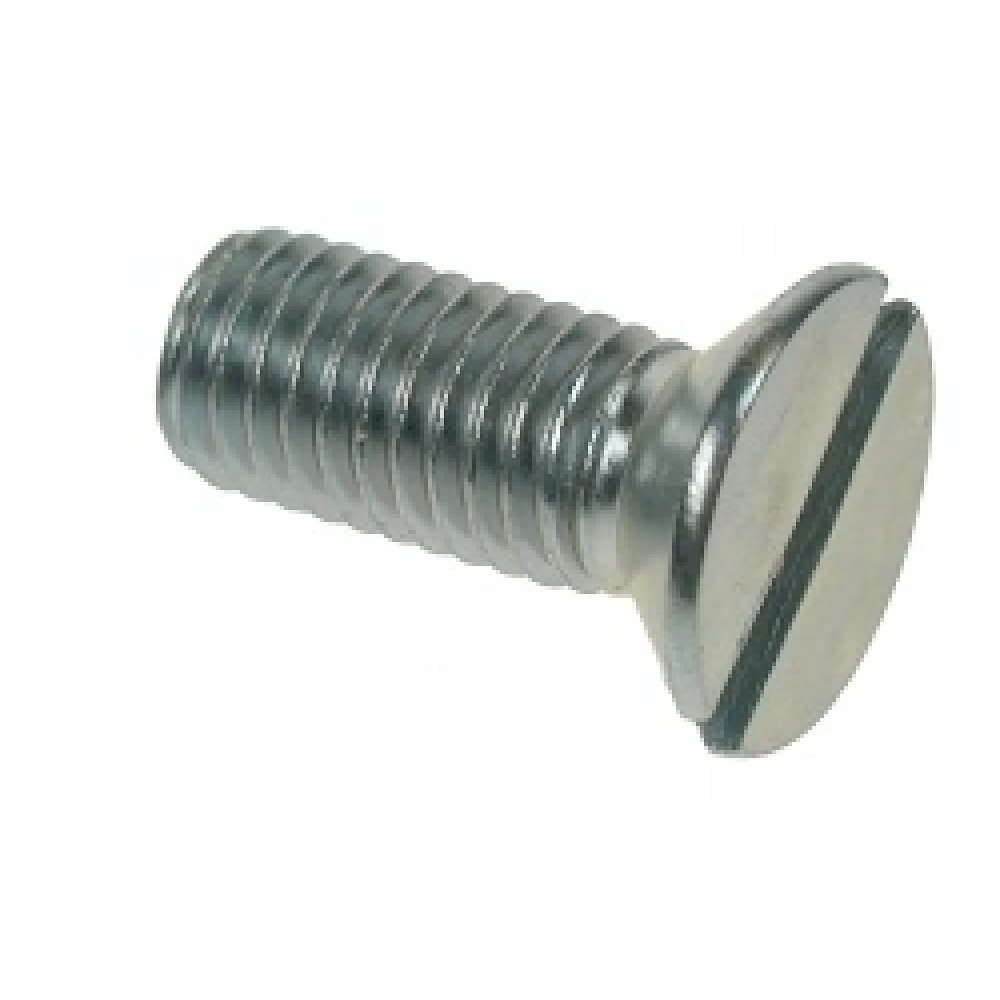

Винты с потайной головкой и прямым шлицем DIN 963. Аналоги стандартов: ISO 2009, ГОСТ Р ИСО 2009-2013, ГОСТ 17475-80. DIN 963 активно применяются как в различных сферах машиностроения, автомобилестроения и приборостроения, так и при сборке и ...
